VENTS

Установки для централизованной вентиляции. С функцией рекуперации тепла. Монтаж в вертикальном или горизонтальном положении. Расход до 650 м3/ч

KWLC 650
Цена, евро
KWLC 650 LEH
Цены уточняйте у менеджеров
KWLC 650 SEH

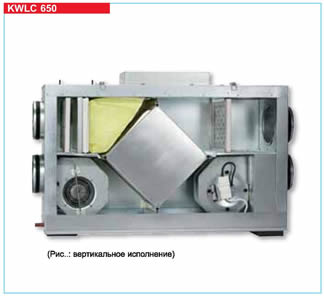

Устройства плоской формы для приточной и вытяжной вентиляции с функцией реку перации тепла, монтируемые в вертикальном или горизон тальном положении. Могут использоваться в каче стве главного модуля центра лизованной вентиляционной системы или в качестве от дельных модулей для де централизованной вентиля ции в промышленности. Устройства соответствуют нормам DIN EN 60 3351..

Выдающиеся характеристики
Упрощенная процедура прокладки воздуховодов. Обе боковые стенки снимаются без применения инстру мента. Для монтажа устройство может поворачиваться на 180°, благодаря чему патрубки подачи приточного, внешнего, отводимого и вытяжного воздуха могут быть ориентированы как налево, так и направо. Это позволяет отказаться от колен и чрезмерно длинных воз духоводов. В результате потери снижаются, а КПД всей системы увеличивается. Двухстенный корпус с прослойкой минеральной ваты толщиной 50 мм обеспечивает отличную звуко и теплоизоляцию.

Описание

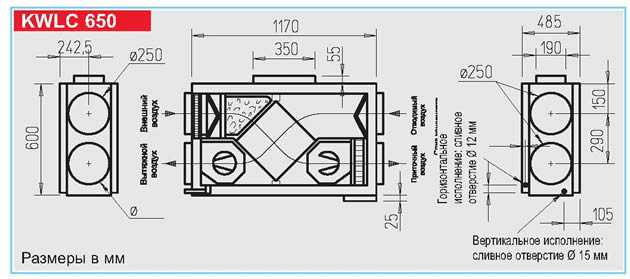

Корпус

Имеет двойные стенки из оцинко- ванной стали, изолированные ми- неральной ватой толщиной 50 мм. Боковые стенки снимаются после поворота запорных ручек. Это от- крывает доступ ко всем компонен- там устройства и облегчает чистку, замену фильтров и обслуживание Для вертикальной установки пред- усмотрены амортизирующие ножки с уклоном для слива конденсата
Теплообменник
Теплообменник большой площади с высоким КПД. Изготавливается из алюминия и отличается жесткой конструкцией. Доступен для чистки и может извлекаться из корпуса.
Подача воздуха
Подача и вытяжка воздуха в дан- ной системе осуществляется по- средством двух малошумных и энергоэффективных центробежных вентиляторов. Вентиляторы не требуют обслуживания и могут из- влекаться из корпуса для чистки
Воздушный фильтр
Серийная комплектация: Чистота приточного воздуха обеспечивает- ся двумя фильтрами: фильтром грубой очистки G3 и пылевым фильтром F5. Со стороны выпуска на теплообменник также устанав- ливается фильтр G3. Страдающие от аллергии люди могут дополни- тельно установить пылевой фильтр класса F7 (дополнитель- ные комплектующие). Фильтры могут быть извлечены из корпуса для чистки.
Защита от обледенения / систе ма предварительного нагрева
Электрический нагревательный элемент препятствует при минусо- вых температурах обледенению теплообменника.
Регулирование мощности..
Входящий в комплект поставки пульт управления позволяет вы- брать один из трех режимов мощ- ности. Средний режим мощности ? имеет 5 скоростей вращения вентилятора (соответственно тре- буемой производительности по воздуху). Кроме того в пульт управления встроено 2 выключателя, контро- лирующих следующие функции: – Регулирование объемного рас- хода: "мин., стандарт, макс." – Установка режимов системы предварительного нагрева / теплообменника: "Выкл." или "Автоматический режим". Индикация осуществляется посредством 6 светодиодов: 3 режима мощности, нагрев, "Авто/выкл", нагрев "Работа" и "Неисправность" (красный). Пульт управления предназна- чен для открытого или скры- того монтажа на расстоянии от вентиляционной установки (в комплект поставки включен кабель длиной 12 м). При установке датчика диф- ференциального давления (дополнительные комплек- тующие) красный светодиод может сигнализировать о со- стоянии фильтра. Тип DDS № 0445 Для автоматизации управле- ния к пульту может быть под- ключен недельный таймер (KWL-WSU, дополнительные комплектующие). Тип KWL-WSU № 0856
Система дополнительного нагрева
При очень низкой внешней температуре приточный воз- дух может подогреваться на- гревательнм элементом. Управление электрическим модулем дополнительного нагрева (типы ..EH) осуществ- ляется при помощи встроенно- го регулируемого термостата. Водяной нагревательный эле- мент PWW. Используется ре- гулируемый термостат WHST 300 Т28 (дополнительные комплектующие). Тип WHST 300 T28 № 8817
Эксплуатация в летнее время
Устройство имеет специальную вставку, предназначенную для подачи прохладного приточно- го воздуха в теплое время го- да. Легко устанавливается вме- сто теплообменника.
Подключение к электросети
Поставляется в готовом к под- ключению виде, требует розет- ки с защитным контактом.
Слив конденсата
Патрубок для слива конденса- та расположен в нижней части лицевой панели. В комплект поставки входит сифон, присо- единяемый к отводящему тру- бопроводу (выполняется заказ- чиком).

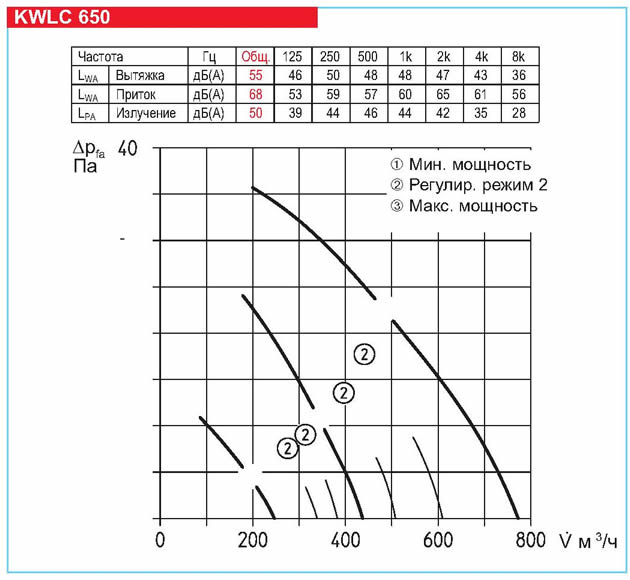

KWLC 650 Рабочие характеристики

Комплектующие
Недельный таймер
Цифровой таймер с ЖК-дисплеем и установленным заводом-изготови- телем временем. Может програм- мироваться по дням недели. Размеры, мм (ШxВxГ) 85x85x52 Тип KWL-WSU № 0856
Датчик дифференциального давления
Регулирущее устройство контроля перепада давления для опреде- ления степени загрязнения фильт- ров, сопротивления вентиляторов и всей вентиляционной установки. Поставляется в виде встраиваемо- го комплекта. Тип DDS № 0445
Система регулирования температуры воздуха
Для подогрева воздуха в моделях KWLC 650 WW используется ин- тегрированный PWW-модуль, со- стоящий из термостата с дистан- ционным управлением и дистан- ционным датчиком. Поставляется в виде встраиваемого комплекта с термостатом, проходным клапа- ном, приводом исполнительного механизма, дистанционным дат- чиком на основе капиллярных трубок с элементами крепления. Тип WHST 300 T28 № 8817
Дополнительный модуль ZMPA
Предназначен для переключения рабочего переключателя с внеш- ним выключателем в режим частич- ной или пониженной мощности. Размеры, мм (ШxВxГ) 110x110x60 Тип KWL-ZMPA № 1430
Дополнительный модуль ZMEA
Предназначен для внешнего управ- ления управляющими сигналами. Кроме того возможна передача 3 сообщений о статусе через беспо- тенциальные контакты. Размеры, мм (ШxВxГ) 110x110x60 Тип KWL-ZMEA № 1431


Технические характеристики
KWLC 650 KWLC 650
Электрический нагрев Тип Водяной нагрев (PWW) Тип
Вертикальный монтаж KWLC 650 SEH 0176 KWLC 650 SWW 0167
Горизонтальный монтаж KWLC 650 LEH 0178 KWLC 650 LWW 0170
Объемный расход в режиме:* 3 2 1 3 2 1
Приток/вытяжка V· м³/ч 650 450 240 650 450 240
Уровень шума дБ(A)* Приток LWA (звук. мощность) Вытяжка LWA (звук. мощность) Излучение LPA , L = 1 м 68 55 50 61 48 44 45 38 35 68 55 50 61 48 44 45 38 35
Потребляемая мощность вентиляторов 2xВт* 200 115 75 200 115 75
Напряжение/частота
230 В ~, 50 Гц
230 В ~, 50 Гц
Номинальный ток, А – Режим вентиляции 2,5 2,5
– Предв./доп. нагрев 4,3/8,7 4,3/—
– Общ. макс. 15,5 6,8
Тепловая мощность/доп. нагрев, кВт 2 41)
Электрич. предв. нагрев, кВт 1 1
Элетрическая проводка NYM-J 3x2,5 мм2 NYM-J 3x1,5 мм2
Подключение согласно схеме №
– С переключателем режимов 833 833
– С дистанционным управлением типа AFS
– Принципиальная схема
Температурный диапазон –20 °C...+ 40 °C – 20 °C...+ 40 °C
Разъем калорифера PWW, мм ø 12
Вес, кг 72 72
* Значения действительны для 3 режимов мощности с выделенными характеристич. кривыми.
1) При температуре приточного воздуха (от нагрев. элемента) 0 °C и температуре потока 60 °C.
