VENTS

Компактные настенные установки с технологией EC и функцией рекуперации тепла. Объемный расход до 300 м3/ч

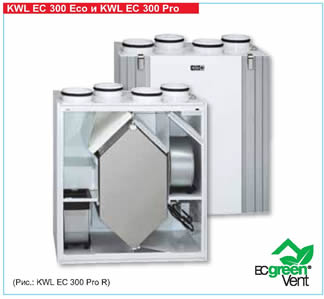

KWL EC 300 Eco и KWL EC 300 Pro
Цена, евро
KWL EC 300 Eco R
2 559,02
KWL EC 300 Eco L
2 559,02
KWL EC 300 Pro R
3 401,37
KWL EC 300 Pro L
3 401,37
Особенности и общие характеристики

Компактные устройства с функци ей рекуперации тепла для центра лизованной приточной и вытяжной вентиляции частных и многоэтаж ных домов. Комплектуются высо коэффективными перекрестно противоточными теплообменника ми с КПД более 90%. Современней шие технологии двигателей с элек тронной коммутацией. Допуск к эксплуатации по результатам общего строительного надзора Немецкого института строительных технологий № Z51.3175.

Корпус
Изготавливается из оцинкованной листовой стали с порошковым покрытием белого цвета, имеет двойные стенки и слой тепло- и звуко- изоляции толщиной 12 мм со всех сторон. Отличается удобством при монтаже и обслужива- нии. Съемная лицевая панель открывает доступ ко всем внутренним компонентам устройства
Теплообменник
Перекрестно-противоточный тепло- обменник с большой площадью по- верхности и необычайно высоким КПД. Изготавливается из алюминия и отличается жесткой конструкцией. Извлекается из корпуса для очистки несколькими движениями.
Подача воздуха
Подача и вытяжка воздуха осу- ществляется посредством двух ма- лошумных и энергоэффективных центробежных вентиляторов, вы- полненных с использованием EC- технологий. Вентиляторы не тре- буют обслуживания и могут извле- каться из корпуса для чистки.
Прокладка воздуховодов
Подключение патрубков внешнего, отво- димого, вытяжного и приточного воздуха осуществляется при помощи труб с но- минальным диаметров 125 мм, присо- единяемым к ориентированным вверх патрубкам.
Слив конденсата
Патрубок для слива конденсата расположен в нижней части корпуса. В комплект поставки входит сифон. При монтаже патрубок следу- ет вывести в сточный трубопровод
KWL EC 300 Eco Экономичное решение с оптималь- ным соотношением цены и качества для всех случаев применения.
Воздушный фильтр
Чистота приточного воздуха обес- печивается фильтром грубой очистки класса G4; опционально возможна поставка пылевого фильтра F7. Со стороны выпуска на теплообменник устанавливается фильтр G4.
Защита от обледенения
При отрицательных температурах ре- гулируемый термостат предупрежда- ет обледенение теплообменника, ав- томатически отключая вентилятор приточного воздуха.
Регулирование мощности
Осуществляется при помощи уста- навливаемого на расстоянии до 100 м четырехрежимного переключателя (входит в комплект поставки). Пять скоростей вращения вентилятора позволяют выбрать наиболее подхо- дящий уровень мощности устройства (согласно требуемой производитель- ности по воздуху, см. график). К пульту управления также может быть подключен недельный таймер (дополнительные комплектующие). Тип WSUP № 9990 При установке датчика дифференци- ального давления (дополнительные комплектующие) расположенный на рабочем переключателе индикатор может сигнализировать о состоянии фильтра. Тип DDS № 0445
Эксплуатация в летнее время
Серийно комплектуется ручной си- стемой байпасирования. Вытяжной воздух минует прикрытый тепло- обменник, благодаря чему рекупе- рации тепла не происходит. br> Подключение к электросети
Устройство готово к подключению. Имеет легкодоступную внешнюю клеммную коробку для подключе- ния рабочего выключателя или не- дельного таймера.
KWL EC 300 Pro позволит удов- летворить самым строгим требо- ваним к комфорту. Серийно ком- плектуется электрическим моду- лем предварительного нагрева, фильтром класса F7 и автомати- ческой системой байпасирова- ния. В комплект поставки вклю- чен удобный для пользователя пульт дистанционного управле- ния с ЖК-дисплеем.
Особенности установки KWL EC 300 Pro
Воздушный фильтр
Чистота приточного воздуха обеспечивается фильтром гру- бой очистки класса G4; опцио- нально возможна поставка пыле- вого фильтра F7. Со стороны вы- пуска на теплообменник устанав- ливается фильтр G4.
Защита от обледенения / систе- ма предварительного нагрева
При очень низких температурах окру- жающей среды электрический элемент системы предварительного нагрева по- догревает внешний воздух, предотвра- щая обледенение теплообменника, га- рантируя при этом его бесперебойную работу и оптимальную рекуперацию тепла даже зимой. Возможность регу- лирования в диапазоне –6…+15 °C.
Регулирование мощности
Автоматическое регулирование мощ- ности при помощи входящего в ком- плект поставки пульта дистанционно- го управления. Возможно подключе- ние дополнительных пультов дистан- ционного управления (всего до 3 шт.) и датчиков (до 5 датчиков CO2, до 2 датчиков влажности). – Один или несколько пультов дистан- ционного управления имеют 8 режи- мов мощности, а также выключатель Вкл./выкл. – Централизованное управление вентиля- цией при помощи шины EIB или LON (при использовании соответствующего шинного модуля), или при помощи внеш- него аналогового сигнала (0-10 В или 4- 20 мА). Функции дистанционного управления Возможность программирования режима основной вентиляции и вентиляции на максимальной мощности, граничных значений содержания влаги и CO2. – На ЖК-дисплее отображается темпе- ратура, необходимые операции по обслуживанию, а также осуществ- ляется управление в режиме меню. – Интегрированный цифровой не- дельный таймер. – Оптический контроль состояния фильтра с возможностью регули- рования временных интервалов. – Включение функций дублирова- ния каминной тяги или залпового проветривания. – Возможность регулирования соотно- шения частоты вращения приточных и вытяжных вентиляторов. – Настройка функции морозозащиты. – Регулирование работы в летнее время
Эксплуатация в летнее время
Устройство серийно комплектуется автоматической системой байпаси- рования. При включении на пульте дистанционного управления режи- ма работы в летнее время и в со- ответствии с заранее заданными условиями теплообменник автома- тически прикрывается заслонкой, внешний воздух проходит мимо не- го, в результате чего рекуперации тепла не происходит.
Подключение к электросети
Поставляется в готовом к под- ключению виде с присоединен- ным пультом дистанционного управления. Устройство имеет доступную внешнюю клеммную коробку для подключения допол- нительных пультов дистанцион- ного управления, датчиков и т.д.

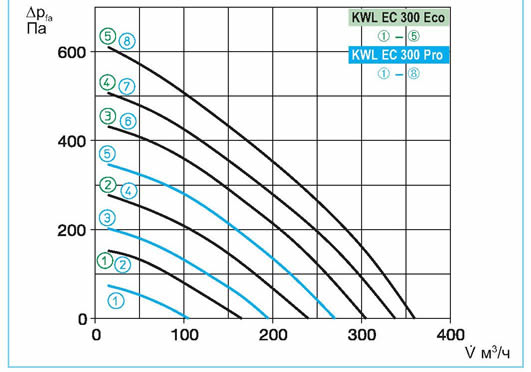

KWL EC 300 Eco и KWL EC 300 Pro Рабочие характеристики

Комплектующие для KWL EC 300 Pro
Пульт управления Пульт управления (дополнительный) Удобное для пользователя управление при помощи ЖКдисплея; индикация и функции аналогичны описываемым в пункте "Регулирование мощности". 1 шт. KWLFB входит в комплект поставки устройства; остальные заказываются отдельно. Допускается подключение до 3 пультов. Размеры, мм (ШxВxГ) 90x107x21 Тип KWLFB № 9417
Датчик CO2
Используется для оценки концентрации CO2 в воздухе. Регулирует устройство так, что содержание CO2 в воздухе не выходит за установленные рамки. До пускается подключение до 5 датчиков одновременно. При использовании не скольких датчиков управление работой вентилятора осуществляется по наи большему измеренному значению. Размеры, мм (ШxВxГ) 81x130x32 Тип KWLKDF № 9413
Датчик влажности
Предназначен для определения относительной влажности воз духа. Позволяет регулировать граничное значение влажности автоматически или вручную. Допускается подключение до 2 датчиков одновременно. Размеры, мм (ШxВxГ) 81x130x32 Тип KWLFF № 9414
Шинные модули
Предназначены для подключения KWL EC 200 Pro к сети EIB или LON. Используются для центра лизованного управления и считы вания параметров состояния вен тиляционных установок. Размеры, мм (ШxВxГ) 120x158x75 Шинный модуль EIB Тип KWLEB № 9416 Шинный модуль LON Тип KWLLB № 9415 KWLAL 10 (10 м) № 9444 KWLAL 20 (20 м) № 9959
Дополнительные комплек тующие для KWL EC 300 Eco
Недельный таймер
Цифровой таймер с ЖКдисплеем, используемый для автоматического управления работой вентилятора. Может программироваться по дням недели. Предназначен для откры того и скрытого монтажа. Размеры, мм (ШxВxГ) 85x85x52 Тип WSUP № 9990
Датчик дифференциального давления
Регулирущее устройство контроля перепада давления для опреде ления степени загрязнения фильт ров, сопротивления вентиляторов и всей вентиляционной установки. Поставляется в виде встраиваемо го комплекта. Тип DDS № 0445
Технические характеристики KWL EC 300 Eco Настенный монтаж
Правосторонее исполнение KWL EC 300 Eco R № 0802
Левостороннее исполнение KWL EC 300 Eco L № 0803
Объемный расход в режиме: 5 5 3 2 1
Приток/вытяжка V· м3/ч 380 335 305 240 165
Уровень шума дБ(A)
Приток LWA (звук. мощность) 49 47 44 40 35
Вытяжка LWA (звук. мощность 49 47 45 40 35
Излучение LPA , L = 1 м 46 44 42 37 30
Потребляемая мощн. вентиляторов 2хВт 97 80 65 36 18
Напряжение/частота. 230 В ~, 50 Гц230 В ~, 50 Гц
Номанальный ток макс., общий А 1.31,01,30,748 41 36
Летний байпас Переключение вручную (закрывание теплообменника)Автоматич., регулир., закрывание теплообменникаПереключение вручную (закрывание теплообменника)Переключение вручную (закрывание теплообменника) 50 46 41
Подключение согласно схеме № 857.1942857.1857.1165 60 35
Температурный диапазон – 20 °C...+ 40 °C
Вес, кг 41

Частота* Гц Общ. 125 250 500 1k 2k 4k 8k
LWA Вытяжка дБ(A) 49 38 44 44 42 39 32 23
LWA Приток дБ(A) 49 38 44 45 42 41 35 25
LPA Излучение дБ(A) 46 38 40 41 39 37 28 24



Технические характеристики KWL EC 300 Pro Настенный монтаж
Правосторонее исполнение KWL EC 300 Pro R № 0812
Левостороннее исполнение KWL EC 300 Pro L № 0814
Объемный расход в режиме: 8 7 6 5 4 3 2 1
Приток/вытяжка V· м3/ч 360 335 305 270 240 195 165 105
Уровень шума дБ(A)
Приток LWA (звук. мощность) 49 47 44 42 40 37 35 32
Вытяжка LWA (звук. мощность 49 47 45 42 40 33 35 33
Излучение LPA , L = 1 м 46 44 42 39 37 33 30 26
Потребляемая мощн. вентиляторов 2хВт 97 80 65 46 36 25 18 10
Напряжение/частота. 230 В ~, 50 Гц230 В ~, 50 Гц64 57 52 64 57 52
Номинальный ток, А – Режим вентиляции 1,30,748 41 36
– Предв. нагрев 44
– Общ. макс. 5,7
Электрич. предв. нагрев, кВт 1,0Переключение вручную (закрывание теплообменника) 50 46 41
Летний байпас Автоматич., регулир., закрывание теплообменника857.1165 60 35
Температурный диапазон – 20 °C...+ 40 °C
Подключение согласно схеме № 817
Температурный диапазон – 20 °C...+ 40 °C
Вес, кг 42
