VENTS

Компактные настенные установки с технологией EC и функцией рекуперации тепла. Объемный расход до 500 м3/ч

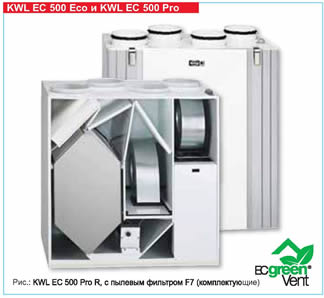

KWL EC 500 Eco и KWL EC 500 Pro
Цена, евро
KWL EC 500 Eco R
3 304
KWL EC 500 Eco L
3 304
KWL EC 500 Pro R
3 896,68
KWL EC 500 Pro L
3 896,68

Компактные устройства с функцией рекуперации тепла для централизованной приточ ной и вытяжной вентиляции частных и многоэтажных жи лых домов. Комплектуются вы сокоэффективными перекрест нопротивоточными тепло обменниками с КПД более 90%. Современные, выполненные с использованием ECтехноло гий двигатели.

Корпус
Изготавливается из оцинкованной ли стовой стали с порошковым покрытием белого цвета. Имеет слой тепло и зву коизоляции со всех сторон. Отличается удобством при монта же и обслуживании. Съемная ли цевая панель открывает доступ ко всем внутренним компонентам устройства.
Теплообменник
Перекрестнопротивоточный теп лообменник с большой площадью поверхности и необычайно высо ким КПД. Имеет жесткую конструк цию. Извлекается из корпуса для очистки несколькими движениями
Подача воздуха
Подача и вытяжка воздуха в дан ной системе осуществляется по средством двух малошумных и энергоэффективных центробежных вентиляторов. Вентиляторы не требуют обслуживания и могут из влекаться из корпуса для чистки
Прокладка воздуховодов
Подключение патрубков внешнего, отводимого, вытяжного и приточного воздуха осуществляется при помощи труб с номинальным диаметров 160 мм, присоединяемым к ориентиро ванным вверх патрубкам.
Слив конденсата
Патрубок для слива конденсата рас положен в нижней части корпуса. В комплект поставки входит сифон. При монтаже патрубок следует вывести в сточный трубопровод.
KWL EC 500 Eco Экономичное решение с опти мальным соотношением цены и качества для всех случаев при менения.
Воздушный фильтр
Чистота приточного воздуха обеспечивается фильтром гру бой очистки класса G4; опцио нально возможна поставка пыле вого фильтра F7. Со стороны вы пуска на теплообменник устанав ливается фильтр G4.
Защита от обледенения
При отрицательных температурах ре гулируемый термостат предупрежда ет обледенение теплообменника, ав томатически отключая вентилятор приточного воздуха
Подключение к электросети
Устройство готово к подключению. Име ет легкодоступную внешнюю клеммную коробку для подключения рабочего вы ключателя или недельного таймера.
Регулирование мощности
Осуществляется при помощи уста навливаемого на расстоянии до 100 м четырехрежимного переключателя (входит в комплект поставки). Пять скоростей вращения вентилятора позволяют выбрать наиболее подхо дящий уровень мощности устройства (согласно требуемой производитель ности по воздуху, см. график). К пульту управления также может быть подключен недельный таймер (дополнительные комплектующие). Тип WSUP № 9990 При установке датчика дифферен циального давления (дополнитель ные комплектующие) расположен ный на рабочем переключателе индикатор может сигнализировать о состоянии фильтра. Тип DDS № 0445
Эксплуатация в летнее время
Серийно комплектуется ручной си стемой байпасирования. Вытяжной воздух минует прикрытый тепло обменник, благодаря чему рекупе рации тепла не происходит.
KWL EC 500 позволит удовлетво рить самым строгим требованиям к комфорту. Серийно комплекту ется электрическим модулем пред варительного нагрева и автомати ческой системой байпасирования. В комплект поставки включен удобный для пользователя пульт дистанционного управления с ЖК дисплеем.
Особенности установки KWL EC 500 Pro
Воздушный фильтр
Серийная комплектация: Чистота приточного воздуха обес печивается фильтром грубой очистки класса G4; опционально возможна поставка пылевого фильтра F7. Со стороны выпуска на теплообменник устанавливается фильтр G4.
Защита от обледенения / систе ма предварительного нагрева
При очень низких температурах окружающей среды электрический элемент системы предварительно го нагрева подогревает внешний воздух, предотвращая обледене ние теплообменника, гарантируя при этом его бесперебойную рабо ту и оптимальную рекуперацию тепла даже зимой. Возможность регулирования в диапазоне – 6…+15 °C.
Регулирование мощности
Автоматическое регулирование мощности при помощи входяще го в комплект поставки пульта дистанционного управления. Возможно подключение дополни тельных пультов дистанционного управления (всего до 3 шт.) и датчиков (до 5 датчиков CO2, до 2 датчиков влажности). – 8 режимов мощности вентиляции, включение / выключение посредством нескольких пультов управления. – Централизованное управление вен тиляцией при помощи шины EIB или LON (при использовании соот ветствующего шинного модуля), или при помощи внешнего аналогового сигнала (010 В или 420 мА).Функции дистанционного управления – Возможность программирования режима основной вентиляции и вентиляции на максимальной мощности, граничных значений содержания влаги и CO2. – На ЖКдисплее отображается темпе ратура, необходимые операции по обслуживанию, а также осуществ ляется управление в режиме меню. – Интегрированный цифровой не дельный таймер. – Оптический контроль состояния фильтра с возможностью регули рования временных интервалов. – Включение функций дублирова ния каминной тяги или залпового проветривания. – Возможность регулирования соотно шения частоты вращения приточных и вытяжных вентиляторов. – Настройка функции морозозащиты. – Регулирование работы в летнее время.
Эксплуатация в летнее время
Устройство серийно комплектуется ав томатической системой байпасирова ния. При включении на пульте дистан ционного управления режима работы в летнее время и в соответствии с зара нее заданными условиями теплообмен ник автоматически прикрывается за слонкой, внешний воздух проходит ми мо него, в результате чего рекуперации тепла не происходит.
Подключение к электросети
Поставляется в готовом к под ключению виде с присоединен ным пультом дистанционного управления. Устройство имеет доступную внешнюю клеммную коробку для подключения допол нительных пультов дистанцион ного управления, датчиков и т.д.


KWL EC 500 Eco и KWL EC 500 Pro Рабочие характеристики

Комплектующие для KWL EC 500 Pro
Пульт управления(дополнительный) Удобное для пользователя управление при помощи ЖКдисплея; индикация и функции аналогичны описываемым в пункте "Регулирование мощности". 1 шт. KWLFB входит в комплект поставки устройства; остальные заказываются отдельно. Допускается подключение до 3 пультов. Размеры, мм (ШxВxГ) 90x107x21
Датчик CO2
Используется для оценки концентрации CO2 в воздухе. Регулирует устройство так, что содержание CO2 в воздухе не выходит за установленные рамки. До пускается подключение до 5 датчиков одновременно. При использовании не скольких датчиков управление работой вентилятора осуществляется по наи большему измеренному значению. Размеры, мм (ШxВxГ) 81x130x32 Тип KWLKDF № 9413
Датчик влажности
Предназначен для определения относительной влажности воз духа. Позволяет регулировать граничное значение влажности автоматически или вручную. Допускается подключение до 2 датчиков одновременно. Размеры, мм (ШxВxГ) 81x130x32 Тип KWLFF № 9414
Шинные модули
Предназначены для подключения KWL EC 200 Pro к сети EIB или LON. Используются для центра лизованного управления и считы вания параметров состояния вен тиляционных установок. Размеры, мм (ШxВxГ) 120x158x75 Шинный модуль EIB Тип KWLEB № 9416 Шинный модуль LON Тип KWLLB № 9415
Дополнительные комплек тующие для KWL EC 500 Eco
Недельный таймер
Цифровой таймер с ЖКдисплеем, используемый для автоматического управления работой вентилятора. Может программироваться по дням недели. Предназначен для откры того и скрытого монтажа. Размеры, мм (ШxВxГ) 85x85x52 Тип WSUP № 9990 № 9956
Датчик дифференциального давления
Регулирущее устройство контро ля перепада давления для определения степени загрязне ния фильтров, сопротивления вентиляторов и всей вентиля ционной установки. Поставляет ся в виде встраиваемого ком плекта. Тип DDS № 0445

Технические характеристики KWL EC 500 Eco Настенный монтаж
Правосторонее исполнение KWL EC 500 Eco R № 0785
Левостороннее исполнение KWL EC 500 Eco L № 0786
Объемный расход в режиме: 5 4 3 2 1
Приток/вытяжка V· м3/ч 550 430 365 275 190
Уровень шума дБ(A)
Приток LWA (звук. мощность) 56 50 46 41 35
Вытяжка LWA (звук. мощность 52 46 44 39 35
Излучение LPA in 1 м 44 36 34 35 30
Потребляемая мощн. вентиляторов 2хВт 143 79 50 30 16
Напряжение/частота. 230 В ~, 50 Гц230 В ~, 50 Гц230 В ~, 50 Гц230 В ~, 50 Гц
Номанальный ток макс., общий А 1,82,21.31,01,30,748 41 36
Летний байпас Переключение вручную (закрывание теплообменника)Автоматич., регулир., закрывание теплообменникаПереключение вручную (закрывание теплообменника)Автоматич., регулир., закрывание теплообменникаПереключение вручную (закрывание теплообменника)Переключение вручную (закрывание теплообменника) 50 46 41
Подключение согласно схеме № 857.1942857.1942857.1857.1165 60 35
Температурный диапазон – 20 °C...+ 40 °C
Вес, кг 85




Технические характеристики KWL EC 500 Pro Настенный монтаж
Правосторонее исполнение KWL EC 500 Pro R № 0787
Левостороннее исполнение KWL EC 500 Pro L № 0788
Объемный расход в режиме: 8 7 6 5 4 3 2 1
Приток/вытяжка V· м3/ч 550 495 430 365 320 275 235 190
Уровень шума дБ(A)
Приток LWA (звук. мощность) 56 53 50 46 44 41 39 35
Вытяжка LWA (звук. мощность 52 49 46 44 42 39 38 35
Излучение LPAin 1 м 44 38 36 34 38 35 33 30
Потребляемая мощн. вентиляторов 2хВт 143 110 79 50 42 30 22 16
Напряжение/частота. 230 В ~, 50 Гц230 В ~, 50 Гц230 В ~, 50 Гц230 В ~, 50 Гц64 57 52 64 57 52
Номинальный ток, А – Режим вентиляции 1,82,2– Режим вентиляции 1,30,748 41 36
– Предв. нагрев 4,41,044
– Общ. макс. 6,22,05,7
Электрич. предв. нагрев, кВт 1,0Автоматич., регулир., закрывание теплообменникаАвтоматич., регулир., закрывание теплообменника857.1165 60 35
Летний байпас Автоматич., регулир., закрывание теплообменника
Подключение согласно схеме № 817
Температурный диапазон – 20 °C...+ 40 °C
Вес, кг 66
