Описание для всех типов Корпус
Труба с фланцами с обеих сторон согласно DIN 24155-3. Из оцинкованной листовой стали, имеет стационарный спрямляющий аппарат с внутренней втулкой для установки фланцевого электродвигателя. Типы с n=2800 об/мин имеют сварной оцинкованный корпус.
Крыльчатка
Оптимизированная геометрия для высоких показателей давления и расхода. Специальная разработка с изогнутыми лопатками из оцинкованной стали.
Привод
Прямой, посредством не требующего обслуживания фланцевого электродвигателя. Закрытая конструкция IP 54. Алюминиевый или чугунный корпус с ребрами охлаждения. Не генерирует радиопомех, имеет герметичные подшипники. Обмотка защищена от проникновения влаги по методу погружения. По желанию заказчика может иметь отверстия для слива конденсата, для этого при заказе необходимо указать тип монтажа.
Подключение к сети
При помощи серийной клеммной коробки (степень защиты IP 55), закрепленной снаружи на корпусе
Регулирование мощности

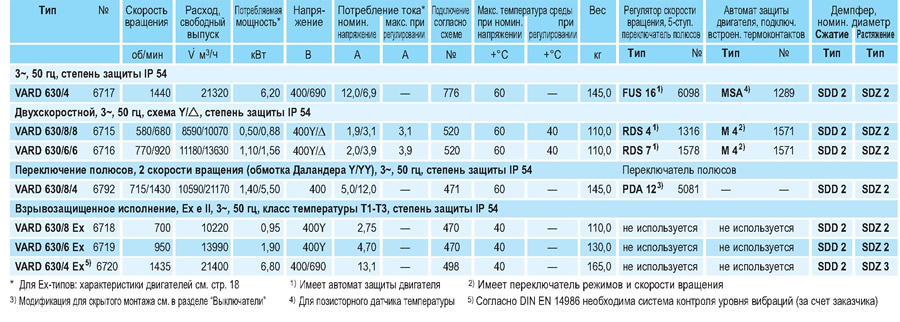

Для типов, регулируемых посредством ограничения напряжения, в колонке "Макс. потребление тока при регулировании" указано значение, которое необходимо учитывать при выборе регулятора (см. колонку "Регуляторы скорости вращения"). Значения объемного расхода указаны в соотв. графиках. Укажите при заказе, предполагается ли использовать частотный преобразователь. Регулирование мощности взрывозащищенных типов не предусмотрено.
Монтаж
Возможен в любом положении, в зависимости от особенностей эксплуатации необходимо учитывать расположение отверстий для слива конденсата.
Уровень шума

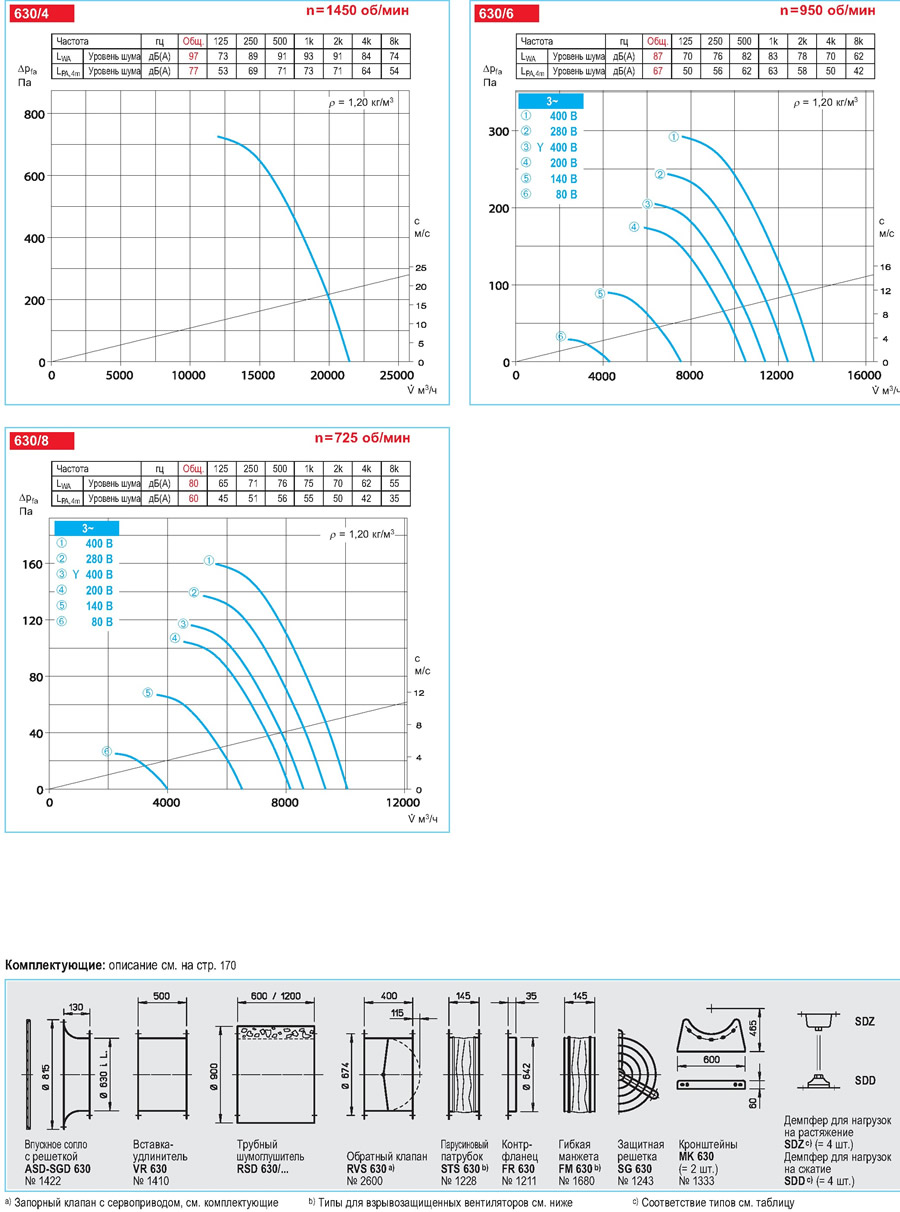

См. графики. Определение наименьшего значения звукового давления можно произвести при помощи диаграммы, приводимой в разделе "Технические указания". Подробнее об эмиссии шума и акустике в помещении .
Защита двигателя
Все типы (кроме взрывозащищенных типов и типов с переключеним полюсов) оснащены термоконтактами. Для эффективной защиты двигателя их не- обходимо подключить к автомату защиты (см. таблицу типов). Двигатели без термоконтактов требуют установки защитного выключателя (за счет заказчика).
