Описание для всех типов Корпус
Труба с фланцами с обеих сторон согласно DIN 24155-3. Из оцинкованной листовой стали, имеет стационарный спрямляющий аппарат с внутренней втулкой для установки фланцевого электродвигателя.
Крыльчатка
Оптимизированная геометрия для высоких показателей давления и расхода. Специальная разработка с изогнутыми лопатками из высококачественного пластика
Привод
Прямой, посредством не требующего обслуживания фланцевого электродвигателя. Закрытая конструкция IP 54. Алюминиевый корпус с ребрами охлаждения. Не генерирует радиопомех, имеет герметичные подшипники. Обмотка защищена от проникновения влаги по методу погружения. По желанию заказчика может иметь отверстия для слива конденсата, для этого при заказе необходимо указать тип монтажа.
Подключение к сети
При помощи серийной клеммной коробки (степень защиты IP 55), закрепленной снаружи на корпусе
Регулирование мощности
Для типов, регулируемых посредством ограничения напряжения, в колонке "Макс. потребление тока при регулировании" указано значение, которое необходимо учитывать при выборе регулятора (см. колонку "Регуляторы скорости вра- щения"). Значения объемного расхода указаны в соотв. графиках. Укажите при заказе, предполагается ли использовать частотный преобразователь. Регулирование мощности взрывозащищенных типов не предусмотрено.
Монтаж
Возможен в любом положении, в зависимости от особенностей эксплуатации необходимо учитывать расположение отверстий для слива конденсата.
Уровень шума

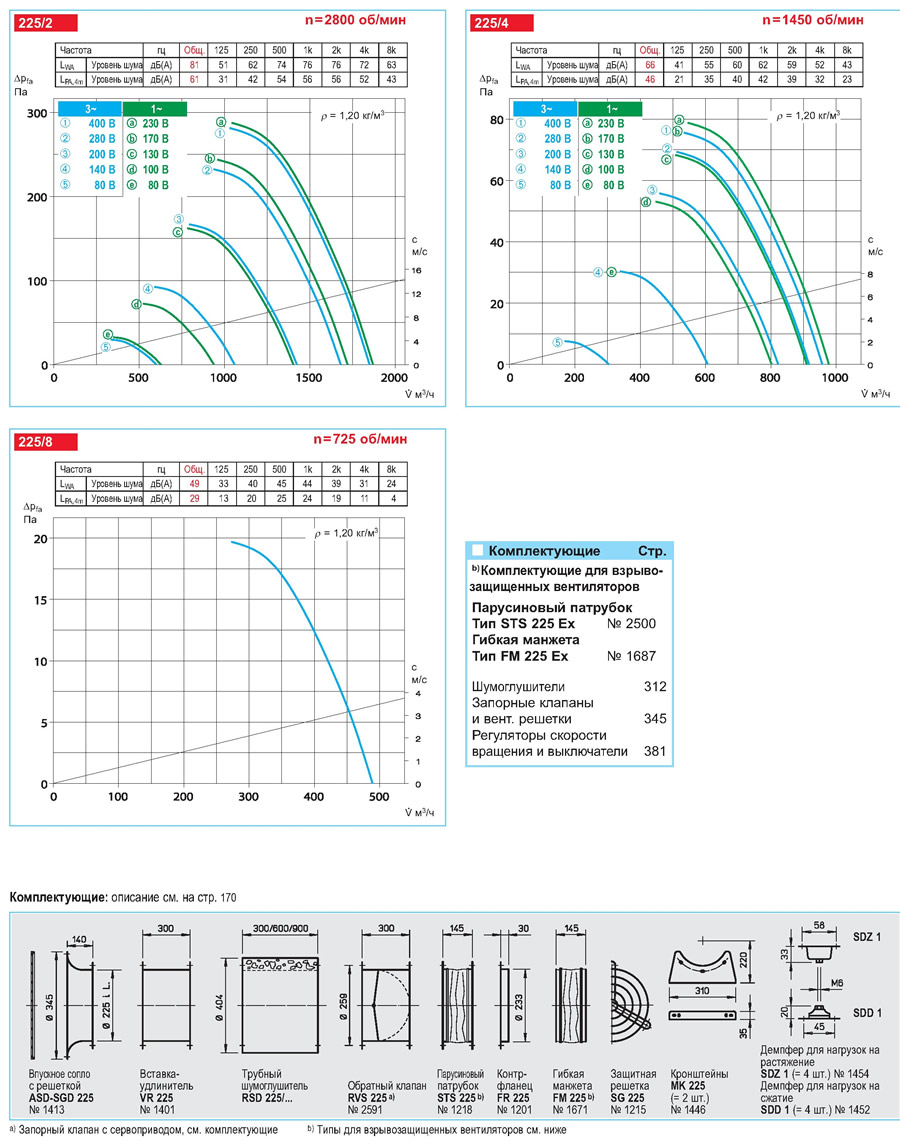

См. графики. Определение наименьшего значения звукового давления можно произвести при помощи диаграммы, приводимой в разделе "Технические указания". Подробнее об эмиссии шума и акустике в помещении см. стр. 12.
Защита двигателя

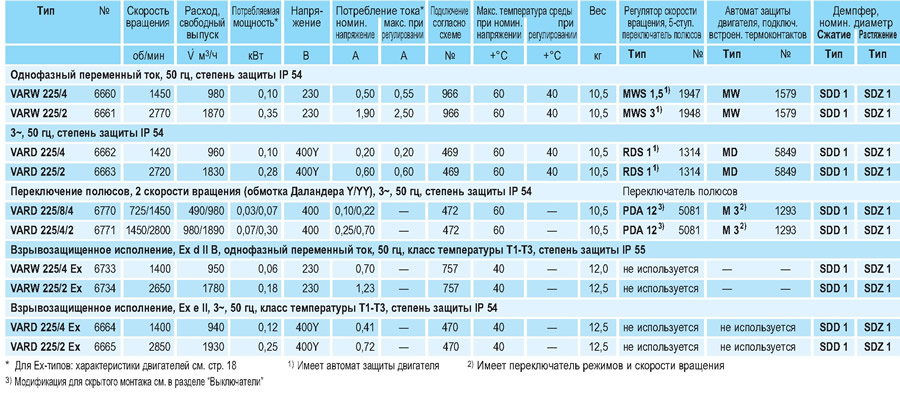

Все типы (кроме трехфазных взрывозащищенных типов) оснащены термоконтактами. Для эффективной защиты двигателя их необходимо подключить к автомату защиты (см. таблицу ти- пов). Во всех однофазных взрывозащищенных вентиляторах термоконтакты соединены с обмоткой последовательно, отключение и включение после охлаждения происходит автоматически. Двигатели без термоконтактов требуют установки защитного выключателя (за счет заказчика).
