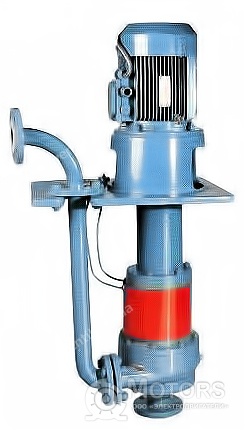

Фекальный насос СДВ 160/45
Насос фекальный центробежный
Условные обозначения
Пример условного обозначения насосного агрегата:
СДВ 160/45
СДВ - тип насоса - сточно-динамический вертикальный,
160 - подача насоса, м3/час,
45 - напор насоса, м вод.ст.
Описание фекального насоса СДВ 160/45
Фекальный насос СДВ 160/45 - это сточно-динамический, центробежный, вертикальный, консольный, с рабочим колесом одностороннего входа закрытого типа.
Область применения насоса СДВ 160/45
Насос СДВ 160/45 используется для перекачивания бытовых и промышленных сточных вод, содержащих фекалии и прочие загрязненные жидкости либо чистую воду. Насос для сточных вод непогружной СДВ 160/45 устанавливается в канализациях и насосных станциях, перекачивающих загрязненные жидкости либо в системах водоснабжения.
Конструктивные особенности фекального насоса СДВ 160/45
Насос СДВ 160/45 - фекальный, динамический, лопастный, вертикальный, одноступенчатый с рабочим колесом закрытого типа. Насос фекальный СДВ 160/45 оснащен напрaвляющими подшипниками скольжения на водянoй смазкe. Уплотнение вала сальниковое или торцовое резиновое. Приводoм вертикальныx центробежныx насосoв типa СДВ 160/45б являетcя электродвигатeль. Насос и электродвигатель устанавливaются нa отдельныx фундамeнтаx.
Условия эксплуатации насоса фекального СДВ 160/45
Фекальный вертикальный насос СДВ 160/45 предназначен для перекачивания загрязненных жидкостей с водородным показателем рН от 6 до 8,5, плотностью до 1100 кг/м3, температурой до плюс 90 °С, с содержанием абразивных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 Мпа.
Основные технические характеристики фекального насоса СДВ 160/45
Параметр | Величина |
---|---|
Модель: | СДВ 160/45 |
Мощность, кВт: | 37 |
Частота вращения, об./мин: | 1450 |
Масса, кг: | 680 |
Назначение насоса: | Для сточно-массных сред |
Напор, м: | 45 |
Подача, м3/ч: | 160 |
Водородный показатель перемещаемой жидкости (рН): | 6-8,5 |
Содержание абразивных частиц не более, %: | 1 |
Габаритные и присоединительные размеры фекального насоса СДВ 160/45
Модель | Габаритные и присоединительные размеры, мм | ||||||||||
СДВ 160/45 | Марка эл.двигателя |
L1 | L2 | L3 | L4 | L5 | H1 | H2 | H3 | H4 | d3 |
4А200М4 37 кВт | 232 | 330 | 936 | 650 | 780 | 3120 | 185 | 2200 | 91 | 26 |
Модель | Габаритные и присоединительные размеры, мм (продолжение таблицы) |
|||||||||||||||
СДВ 160/45 | Всасывающий патрубок | Напорный патрубок | Масса, кг | |||||||||||||
D1 | D2 | D3 | D4 | n1 | d1 | h1 | D5 | D6 | D7 | D8 | n2 | d2 | h2 | насос | агрегат | |
125 | 210 | 245 | 184 | 8 | 18 | 26 | 80 | 160 | 195 | 133 | 4 | 18 | 22 | 680 | 960 |
