Насос 1Д 1250-125а
Насос консольный центробежный
Условные обозначения
Пример условного обозначения насоса 1Д 1250-125а:
Д - тип насоса (двухстороннего входа);
1 - номер модификации;
1250 - подача, м3/ч;
125 - напор, м.
Описание насоса двустороннего входа 1Д 1250-125а
1Д 1250-125а - насос центробежный типа 1Д и агрегат электронасосный на его основе применяется на насосных станциях промышленного, городского и сельского водоснабжения, в системах орошения, а также в иных отраслях промышленности.
Условия эксплуатации насоса двустороннего входа 1Д 1250-125а
Насос 1Д предназначен для перекачивания воды и других жидкостей, имеющих схожие с водой свойства по химической активности и вязкости до 36x10-6 м2/с (З6сСт), с содержанием твердых включений по массе не более 0,05%, температурой от 1 до 85°С, микротвердостью не более 6,5 ГПа (650 кгс/мм2) и размером твердых частиц не более 0,2 мм.
Конструктивные особенности центробежного насоса 1Д 1250-125а
Насос типа 1Д - одноступенчатый, с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. В нижней части корпуса расположены всасывающий и напорный патрубки, что дает возможность разбирать насос для замены деталей ротора без отсоединения от трубопровода и демонтажа двигателя. Для предотвращения протечек по валу использованы двойные сальниковые уплотнения.
На общей фундаментной раме электронасосного агрегата установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с приводным двигателем. Крышка насоса центробежного 1Д и корпус выполнены из чугуна, в горизонтальной плоскости через ось ротора имеется разъем.
Для возможности присоединения вакуумного насоса или для выпуска воздуха при заполнении насоса самотеком в верхней части крышки корпуса предусмотрено отверстие М16х1,5.
Корпус и крышку корпуса от износа защищают уплотняющие кольца, что также уменьшает протечки жидкости из напорной полости во всасывающую. В горизонтальном насосе типа 1Д установлено рабочее колесо двустороннего входа, что обеспечивает надежную работу насоса.
Основные технические характеристики насоса двустороннего входа 1Д 1250-125а
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | 1Д 1250-125а |
Допускаемый кавитационный запас, м: | 5,60 |
Потребляемая мощность, кВт: | 450 |
Частота вращения, об./мин: | 1450 |
Макс. температура перекачиваемой жидкости, °С: | 85 |
Предназначение насоса: | Для чистой воды |
Напор, м: | 102 |
Подача, м3/ч: | 1150 |
Содержание твердых включений по массе до, %: | 0,05 |
Размер твердых частиц не более, мм: | 0,2 |

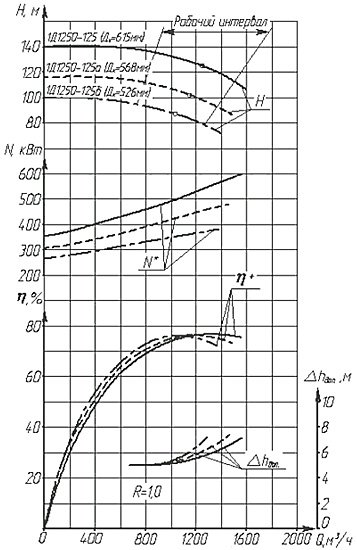

Гидравлические характеристики насоса двустороннего входа 1Д 1250-125а
Характеристика насоса (агрегата):
Частота вращения 24,2 с-1 (1450 об/мин)
Жидкость - вода плотностью 1000 кг/м3
* - данные для насоса
Габаритные и присоединительные размеры насоса двустороннего входа 1Д 1250-125а
Габаритный чертеж насоса
*- Размеры для насосов 1Д200-90, 1Д250-125, 1Д315-50 и 1Д315-71
Г** - гарантийное пломбирование
К** - консервационное пломбирование
Модель | Габаритные и присоединительные размеры насоса, мм | ||||||||||||||||
1Д 1250-125а | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 |
1421 | 782 | 710 | 400 | 710 | 450 | 440 | 180 | 1050 | 450 | 1005 | 530 | 400 | 300 | 85 | 630 | 630 |
Модель | Габаритные и присоединительные размеры насоса (продолжение таблицы), мм | |||||||||||||||||
1Д 1250-125а | A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Ру, МПа вх./вых. | Масса, кг |
360 | 485 | 445 | 415 | 350 | 335 | 295 | 268 | 200 | 22 | 22 | 35 | 80 | 12 | 12 | 22 | 6/10 | 1515 |
Габаритный чертеж агрегата
с* = 370 мм
Модель | Габаритные и присоединительные размеры агрегата, мм |
||||||||||||||
1Д 1250-125а | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Масса, кг | Масса агрегата, кг |
2980 | 2615 | 250 | 700 | 1400 | 2100 | 1320 | 985 | 900 | 1700 | 800 | 8 | А4-400Х-4МУ3 | 2070 | 4015 | |
3305 | 2715 | 250 | 700 | 1400 | 2100 | 1320 | 985 | 900 | 1670 | 800 | 8 | ДАЗО4-400Y-4МУ | 2630 | 4540 |
