Насос 1Д 315-50
Насос консольный центробежный
Условные обозначения
Пример условного обозначения насоса 1Д 315-50:
Д - тип насоса (двухстороннего входа);
1 - номер модификации;
315 - подача, м3/ч;
50 - напор, м.
Описание насоса двустороннего входа 1Д 315-50
1Д 315-50 - насос центробежный типа 1Д и агрегат электронасосный на его основе применяется на насосных станциях промышленного, городского и сельского водоснабжения, в системах орошения, а также в иных отраслях промышленности.
Условия эксплуатации насоса двустороннего входа 1Д 315-50
Насос 1Д предназначен для перекачивания воды и других жидкостей, имеющих схожие с водой свойства по химической активности и вязкости до 36x10-6 м2/с (З6сСт), с содержанием твердых включений по массе не более 0,05%, температурой от 1 до 85°С, микротвердостью не более 6,5 ГПа (650 кгс/мм2) и размером твердых частиц не более 0,2 мм.
Конструктивные особенности центробежного насоса 1Д 315-50
Насос типа 1Д - одноступенчатый, с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. В нижней части корпуса расположены всасывающий и напорный патрубки, что дает возможность разбирать насос для замены деталей ротора без отсоединения от трубопровода и демонтажа двигателя. Для предотвращения протечек по валу использованы двойные сальниковые уплотнения.
На общей фундаментной раме электронасосного агрегата установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с приводным двигателем. Крышка насоса центробежного 1Д и корпус выполнены из чугуна, в горизонтальной плоскости через ось ротора имеется разъем.
Для возможности присоединения вакуумного насоса или для выпуска воздуха при заполнении насоса самотеком в верхней части крышки корпуса предусмотрено отверстие М16х1,5.
Корпус и крышку корпуса от износа защищают уплотняющие кольца, что также уменьшает протечки жидкости из напорной полости во всасывающую. В горизонтальном насосе типа 1Д установлено рабочее колесо двустороннего входа, что обеспечивает надежную работу насоса.
Основные технические характеристики насоса двустороннего входа 1Д 315-50
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | 1Д 315-50 |
Допускаемый кавитационный запас, м: | 6,50 |
Потребляемая мощность, кВт: | 68 |
Частота вращения, об./мин: | 2900 |
Макс. температура перекачиваемой жидкости, °С: | 85 |
Предназначение насоса: | Для чистой воды |
Напор, м: | 50 |
Подача, м3/ч: | 315 |
Содержание твердых включений по массе до, %: | 0,05 |
Размер твердых частиц не более, мм: | 0,2 |
Гидравлические характеристики насоса двустороннего входа 1Д 315-50

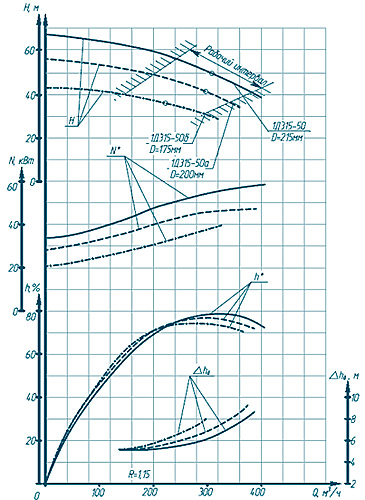

Характеристика насоса (агрегата):
Частота вращения 48,3 с-1 (2900 об/мин)
Жидкость - вода плотностью 1000 кг/м3
* - данные для насоса
Габаритные и присоединительные размеры насоса двустороннего входа 1Д 315-50
Габаритный чертеж насоса
*- Размеры для насосов 1Д200-90, 1Д250-125, 1Д315-50 и 1Д315-71
Г** - гарантийное пломбирование
К** - консервационное пломбирование
Модель | Габаритные и присоединительные размеры насоса, мм | ||||||||||||||||
1Д 315-50 | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 |
766 | 420 | 355 | 165 | 370 | 220 | 250 | 100 | 600 | 300 | 520 | 290 | 170 | 170 | 39 | 270 | 320 |
Модель | Габаритные и присоединительные размеры насоса (продолжение таблицы), мм | |||||||||||||||||
1Д 315-50 | A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Ру, МПа вх./вых. | Масса, кг |
200 | 315 | 280 | 258 | 200 | 280 | 240 | 212 | 100 | 18 | 18 | 24 | 36 | 8 | 8 | 10 | 6/10 | 190 |
Габаритный чертеж агрегата
с* = 190 мм
Модель | Габаритные и присоединительные размеры агрегата, мм |
||||||||||||||
1Д 315-50 | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Масса, кг | Масса агрегата, кг |
1707 | 1325 | 190 | - | - | 890 | 600 | 470 | 400 | 890 | 510 | 4 | 5АМ250S2У3.Т2 | 475 | 788 | |
1702 | 1325 | 190 | - | - | 890 | 600 | 470 | 400 | 895 | 510 | 4 | А250S2У3.Т2 | 450 | 750 | |
1522 | 1265 | 190 | - | - | 820 | 600 | 360 | 300 | 790 | 500 | 4 | 5АН200L2У3.Т3 | 280 | 580 |
