Многоступенчатый центробежный ЦНСГ 13-315
Насос многоступенчатый секционный центробежный
Условные обозначения
Пример условного обозначения насосного агрегата:
ЦНСГ 13-315
ЦНС - центробежный насос секционный;
Г- предназначен для перекачивания горячей воды;
13 - номинальная подача, м3/час;
315 - номинальный напор, м.
Описание многоступенчатого центробежного насоса ЦНСГ 13-315
Секционный насос ЦНСГ 13-315 – это многоступенчатый центробежный насос для горячей чистой воды с регулируемым напором воды.
Область применения центробежного насоса ЦНСГ 13-315
Насос ЦНСГ 13-315 предназначен для перекачивание чистой воды (системы водоснабжения), создание большого давления в гидросистемах, имеющей показатель водорода рН 7 - 8,5 с размером твердых частиц не более 0,1 мм, массовой долей механических примесей не более 0,1%, микротвердостью не более 1,47 ГПа (14700 кгс/см2).
Конструктивные особенности центробежного насоса ЦНСГ 13-315
Поток перекачиваемой жидкости в секционном насосе ЦНСГ 13-315 перемещается последовательно несколькими рабочими колесами, установленными на одном валу, в одном корпусе. Корпус состоит из отдельных секций, число которых равно числу рабочих колес минус единица, так как одно колесо расположено в передней крышке. Такая конструкция корпуса насоса ЦНСГ 13-315 позволяет уменьшить или увеличить напор, не изменяя подачи. Напор насоса будет равен сумме напоров, создаваемых каждым рабочим колесом отдельно. Насос ЦНСГ используется в гидросистемах для создания большого давления. Допускается изготовление данного насоса с торцовым уплотнением.
Температура перекачиваемой жидкости от 273 до 378К (от 0 до + 105°С).
Утечка через сальник не более 3 л/ч.
Уплотнение вала насосов ЦНСГ- двойной мягкий сальник.
Материал деталей проточной части - серый чугун (СЧ-20), сталь 20, сталь 45, сталь 40Х13.
Допускаемое избыточное давление на входе в насос не более 0,35МПа (3,5кгс/см2).
Условия эксплуатации насоса секционного ЦНСГ 13-315
Многоступенчатый насос ЦНСГ 13-315 предназначен для перекачивания нейтральной холодной и горячей воды до 105°С с минимальным содержанием абразивных примесей (не более 0,21% по массе и размером твердых частиц не более 0,22 мм), при этом подвод воды к насосу должен быть с подпором более 10 м.в.ст.).
Основные технические характеристики центробежного насоса ЦНСГ 13-315
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | ЦНСГ 13-315 |
Допускаемый кавитационный запас, м, не более **: | 3 |
Мощность, кВт: | 22,8 |
Частота вращения, об./мин: | 2950 |
КПД насоса, %, не менее: | 49 |
Масса, кг: | 334 |
Назначение насоса: | Для чистой воды |
Напор, м: | 315 |
Подача, м3/ч: | 13 |
Водородный показатель перемещаемой жидкости (рН): | 7-8,5 |
Различные механические примеси не более, %: | 0,1 |
** Минимальный показатель напора для насосов данной группы составляет 50 метров, максимальная высота подъема жидкости составляет 250 метров. Обозначенный в таблице показатель допускаемого кавитационного запаса дан для насосов ЦНС 60-50...250, перекачивающих воду.

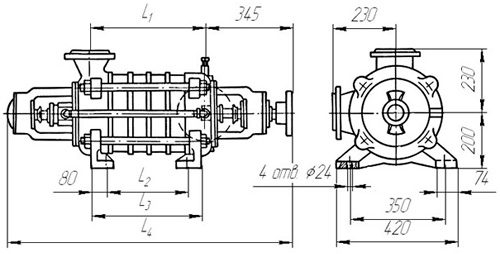

Габаритные и присоединительные размеры секционного центробежного насоса ЦНСГ 13-315
Габаритные и присоединительные размеры
Всасывающий и нагнетательный патрубки
Модель | Габаритные и присоединительные размеры, мм | |||
ЦНСГ 13-315 | L1 | L2 | L3 | L4 |
692 | 582 | 672 | 1336 |
