Многоступенчатый центробежный ЦНСГ 850-960
Насос многоступенчатый секционный центробежный
Условные обозначения
Пример условного обозначения насосного агрегата:
ЦНСГ 850-960
ЦНС - центробежный насос секционный;
Г- предназначен для перекачивания горячей воды;
850 - номинальная подача, м3/час;
960 - номинальный напор, м.
Описание многоступенчатого центробежного насоса ЦНСГ 850-960
Секционный насос ЦНСГ 850-960 – это многоступенчатый центробежный насос для горячей чистой воды с регулируемым напором воды.
Область применения центробежного насоса ЦНСГ 850-960
Насос ЦНСГ 850-960 предназначен для перекачивание чистой воды (системы водоснабжения), создание большого давления в гидросистемах, имеющей показатель водорода рН 7 - 8,5 с размером твердых частиц не более 0,1 мм, массовой долей механических примесей не более 0,1%, микротвердостью не более 1,47 ГПа (14700 кгс/см2).
Конструктивные особенности центробежного насоса ЦНСГ 850-960
Поток перекачиваемой жидкости в секционном насосе ЦНСГ 850-960 перемещается последовательно несколькими рабочими колесами, установленными на одном валу, в одном корпусе. Корпус состоит из отдельных секций, число которых равно числу рабочих колес минус единица, так как одно колесо расположено в передней крышке. Такая конструкция корпуса насоса ЦНСГ 850-960 позволяет уменьшить или увеличить напор, не изменяя подачи. Напор насоса будет равен сумме напоров, создаваемых каждым рабочим колесом отдельно. Насос ЦНСГ используется в гидросистемах для создания большого давления. Допускается изготовление данного насоса с торцовым уплотнением.
Температура перекачиваемой жидкости от 273 до 378К (от 0 до + 105°С).
Утечка через сальник не более 3 л/ч.
Уплотнение вала насосов ЦНСГ- двойной мягкий сальник.
Материал деталей проточной части - серый чугун (СЧ-20), сталь 20, сталь 45, сталь 40Х13.
Допускаемое избыточное давление на входе в насос не более 0,35МПа (3,5кгс/см2).
Условия эксплуатации насоса секционного ЦНСГ 850-960
Многоступенчатый насос ЦНСГ 850-960 предназначен для перекачивания нейтральной холодной и горячей воды до 105°С с минимальным содержанием абразивных примесей (не более 0,21% по массе и размером твердых частиц не более 0,22 мм), при этом подвод воды к насосу должен быть с подпором более 10 м.в.ст.).
Основные технические характеристики центробежного насоса ЦНСГ 850-960
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | ЦНСГ 850-960 |
Подпор, м, не менее: | 3 |
Мощность, кВт: | 3086 |
Частота вращения, об./мин: | 1500 |
КПД насоса, %, не менее: | 72 |
Масса, кг: | 7149 |
Назначение насоса: | Для чистой воды |
Напор, м: | 960 |
Подача, м3/ч: | 850 |
Водородный показатель перемещаемой жидкости (рН): | 7-8,5 |
Различные механические примеси не более, %: | 0,1 |

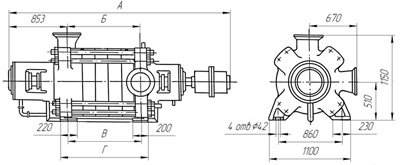

Габаритные и присоединительные размеры секционного центробежного насоса ЦНСГ 850-960
Габаритные и присоединительные размеры
Д = 250 мм - для нагнетательного патрубка
Д = 300 мм - для всасывающего патрубка
Модель | Габаритные и присоединительные размеры, мм< | |||
ЦНСГ 850-960 | А | Б | В | Г |
3093 |
1480 |
1463 |
1660 |
