Вентиляторы и вентиляционное оборудование OSTBERG
Наименование | Цена евро c НДС | |
SAU 200 B1 2kW | 943 | |
SAU 200 B1 2kW вкл. регулятор типа Pulser | 1457 | |
SAU 200 B3 5kW | 982 | |
SAU 200 B3 4,4kW вкл. регулятор типа Pulser | 1457 | |
SAU 200 C3 5kW | 1005 | |
SAU 200 C3 4,4kW вкл. регулятор типа Pulser | 1482 | |
Компактные приточные установки SAU 200 B , SAU 200 C, SAU 200 C3, Ostberg
Вентиляционные установки предназначены для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских и т. д. В компактном звуко- теплоизолированном корпусе (толщина изоляции 50 мм) размещены: фильтр, вентилятор, нагреватель, а также предусмотрен отсек для приборов автоматики. Все вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Выпускается два типоразмера установок с различными исполнениями по производительности вентиляторов и мощности электронагревателей. Все установки комплектуются фильтрами класса EU4.
Установка
Установки можно монтировать в любом положении. Установки с водяным нагревателем необходимо монтировать в положении, обеспечивающем нормальное вентилирование теплообменника. Они легко подсоединяются к воздуховодам круглого сечения. Малые размеры установок позволяют устанавливать их в подвесных потолках глубиной не менее 310 мм или проёмы шириной не менее 500 мм. При монтаже необходимо обеспечить доступ для сервисного обслуживания оборудования и замены фильтра.
Регулирование скорости и температуры
Для управления работой приточной установки SAU разработан управляющий модуль ACM/SAU… Он состоит из пульта управления DBTA 30 и щита автоматики.
Регулирование скорости вентилятора установки осуществляется трёхступенчатым трансформатором. К трансформатору можно подключить несколько вентиляторов (например, вентилятор установки и вытяжной вентилятор) при условии, что общий рабочий ток вентиляторов не превышает номинальный ток трансформатора. Для регулирования температуры приточного воздуха на выходе из установки, в зависимости от мощности электронагревателя, предусмотрен симисторный регулятор температуры Pulser
Защита двигателя от нагревателья
Все двигатели защищены встроенными термоконтактами с автоматическим перезапуском. Электронагреватели установок оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 80°С и перезапускается автоматически, вторая ступень настроена на 120°С и перезапускается вручную.
Аксессуары
Быстросъёмные муфты, регуляторы скорости, регуляторы температуры, обратный клапан, глушитель, воздухораспределительные и защитные решётки и т. д.
Габаритные размеры компактных приточных установок SAU 200 B , SAU 200 C, SAU 200 C3 Ostberg
Тип вентилятора | A | B | C | D | E | I |
SAU 200 | 486 | 305 | 206 | 200 | 150 | 1000 |
Технические характеристики компактных приточных установок Ostberg, SAU 200 B , SAU 200 C, SAU 200 C3:
Тип вентилятора | SAU 200 B | SAU 200 C | SAU 200 C3 |
Напряжение, ВГц | 230 | 400 | 400 |
Ток, А | 10 | 3x10 | 3x10 |
Потр. мощность, Вт | 2105 | 5105 | 5160 |
Мощность, Вт | 105 | 105 | 160 |
Мощность, нагревателья | 2 | 5 | 5 |
Вес, кг | 31 | 32 | 34 |

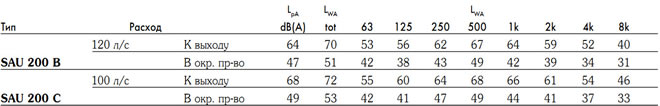

Шумовые характеристики компактных приточных установок Ostberg, SAU 200 B , SAU 200 C, SAU 200 C3:
LwAtot — общий уровень шума (дБ);
LwA— уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

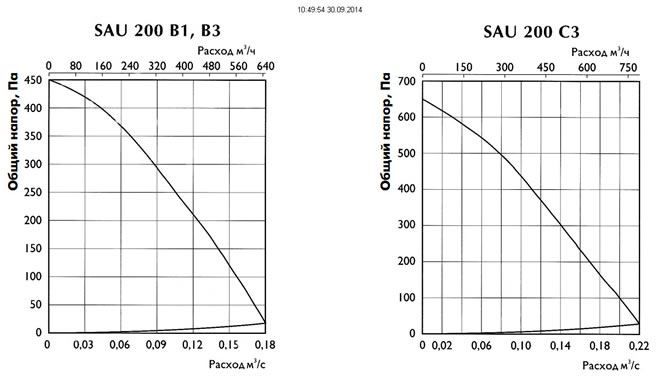

Аэродинамические характеристики компактных приточных установок Ostberg, SAU 200 B , SAU 200 C, SAU 200 C3:
