Канальные вентиляторы< RK 400x200, RK 500x250

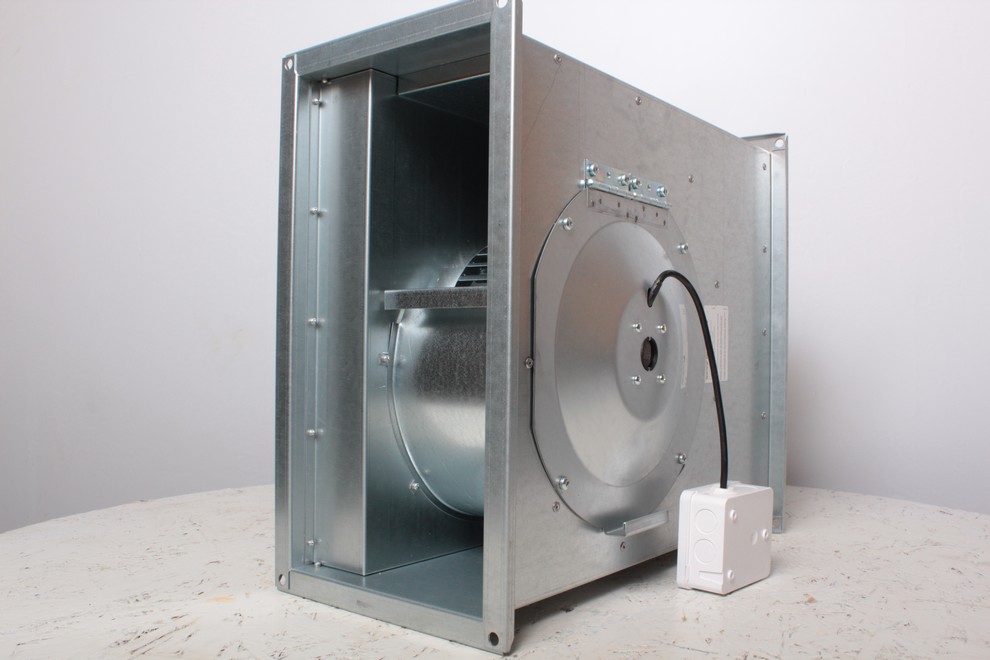

Все канальные вентиляторы и RK оборудованы асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным.
Вентиляторы RK 400x200, RK 500x250 применяются для прямоугольных каналов сечением от 400x200 до 500x250 мм.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформатора VRTT или VRDT.
Аксессуары
Регуляторы скорости, быстросъёмные муфты, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.
Технические канальных вентиляторов серии RK:
|
Напря- |
Потр. |
|
Частота |
Размеры, мм |
|
Схема |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Прямоугольный | Круглый | a |
b |
c |
d |
Ø |
e |
f |
g |
h |
||||||
RK 400x200 C1 | RKC 200 C1 | 230/50 | 204 | 0,90 | 1200 | 400 | 200 | 40 | 502 | 200 | 244 | 444 | 214 | 264 | 11 | 1 |
RK 400x200 C3 | RKC 200 C3 | 400/50 | 290 | 0,61 | 1300 | 400 | 200 | 40 | 502 | 200 | 244 | 444 | 214 | 264 | 13 | 4 |
RK 500x250 C1 | RKC 250 C1 | 230/50 | 290 | 1,30 | 2400 | 500 | 250 | 40 | 600 | 250 | 294 | 544 | 148 | 314 | 16 | 1 |
Шумовые характеристики канальных вентиляторов серии RK:
|
LpA ΔБ(А) |
LwAtot | LwA | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Прямоугольный | Круглый | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||||||||||
RK 400x200 C1 | RKC 200 C1 | к входу | 64 | 68 | 60 | 60 | 61 | 62 | 61 | 53 | 53 | 43 | |||||||||
к выходу | 66 | 70 | 57 | 60 | 62 | 64 | 65 | 60 | 59 | 50 | |||||||||||
к окружению | 52 | 56 | 39 | 44 | 48 | 52 | 51 | 46 | 42 | 36 | |||||||||||
RK 400x200 C3 | RKC 200 C3 | к входу | 63 | 67 | 54 | 59 | 61 | 63 | 58 | 55 | 53 | 42 | |||||||||
к выходу | 67 | 71 | 54 | 59 | 63 | 66 | 66 | 62 | 60 | 50 | |||||||||||
к окружению | 52 | 56 | 34 | 45 | 48 | 50 | 51 | 47 | 43 | 37 | |||||||||||
RK 500x250 B1 | RKC 250 C1 | к входу | 70 | 74 | 55 | 66 | 68 | 68 | 66 | 66 | 61 | 51 | |||||||||
к выходу | 74 | 78 | 55 | 67 | 69 | 75 | 68 | 70 | 64 | 54 | |||||||||||
к окружению | 61 | 65 | 39 | 45 | 57 | 61 | 57 | 58 | 55 | 46 | |||||||||||
LwAtot - | общий уровень шума (дБ); | ||||||||||||||||||||
LwA - | уровень шума в октавном диапазоне (дБ); | ||||||||||||||||||||
LpA - | уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с эквивалентной зоной поглощения 10 m2 на расстоянии 1,4 м, что соответствует помещению объёмом 40 м3 с нормальным звукопоглощением. Для перерасчёта величины LpA для условий эквивалентной зоны поглощения в 20 м2 и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду LpA вычесть 17 дБ. |
Аэродинамические характеристики канальных вентиляторов серии RK:
RK 400x200 C1 |
RK 400x200 C3 |
RK 500x250 C1 |
|
|
5 |
4 |
3 |
2 |
1 |
|
---|---|---|---|---|---|---|
1 фаза В | 230 | 160 | 130 | 105 | 60 | |
3 фазы В | 400 | 240 | 185 | 145 | 95 |
Монтаж
Условия работы
Обслуживание Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что
При очистке вентилятора
В случае неисправности
|
Схемы подключения вентиляторов:
