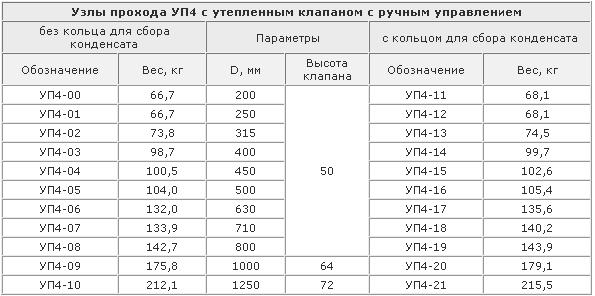

Узлы прохода УП-4
прайс-лист с подробным описанием (713 КБ) |
Обозначение | № |
Внутренние размеры, мм | Длина | Цена в грн. с НДС | |||
Утепленный, без кольца для сбора конденсата, с клапаном, управляемым исполнительным механизмом | |||||||
УП-4 с 5.904-45 |
0 0 | Ø 200 | 1050 | 2192 | |||
0 1 | Ø 250 | 1050 | 2333 | ||||
0 2 | Ø 315 | 1050 | 2517 | ||||
0 3 | Ø 400 | 1050 | 3408 | ||||
0 4 | Ø 450 | 1050 | 3567 | ||||
0 5 | Ø 500 | 1050 | 3817 | ||||
0 6 | Ø 630 | 1050 | 5083 | ||||
0 7 | Ø 710 | 1050 | 5458 | ||||
0 8 | Ø 800 | 1050 | 5833 | ||||
0 9 | Ø 1000 | 1064 | 7567 | ||||
1 0 | Ø 1250 | 1072 | 9625 | ||||
Утепленный, с кольцом для сбора конденсата, с клапаном, управляемым исполнительным | |||||||
УП-4 с 5.904-45 |
0 0 | Ø 200 | 1050 | 2250 | |||
0 1 | Ø 250 | 1050 | 2400 | ||||
0 2 | Ø 315 | 1050 | 2583 | ||||
0 3 | Ø 400 | 1050 | 3500 | ||||
0 4 | Ø 450 | 1050 | 3667 | ||||
0 5 | Ø 500 | 1050 | 3925 | ||||
0 6 | Ø 630 | 1050 | 5225 | ||||
0 7 | Ø 710 | 1050 | 5617 | ||||
0 8 | Ø 800 | 1050 | 6000 | ||||
0 9 | Ø 1000 | 1064 | 7783 | ||||
1 0 | Ø 1250 | 1072 | 9900 | ||||
Расшифровка маркировки:
У – узел;
П – прохода.
4 – утепленный, без кольца для сбора конденсата, с клапаном, управляемым исполнительным механизмом (утепленный, с кольцом для сбора конденсата, с клапаном, управляемым исполнительным).
Назначение:
Узлы прохода УП-4 используются в местах прохода стальных вентиляционных шахт. Узлы УП-4 монтируются через кровлю в системах вентиляции различных помещений с естественной или принудительной вентиляцией. При проектировании узлы прохода выбираются в зависимости от внешних условий, например температуры, влажности и т. д. Узел прохода УП-4 рассчитывается с учетом двух показателей: угол наклона кровли и расстояние до конька. Так же узлы прохода включают в свою конструкцию патрубок, который соединен с опорным фланцем, который играет роль крепления. С помощью опорного фланца, узел УП-4 соединен с железобетонной конструкцией (стаканом).
