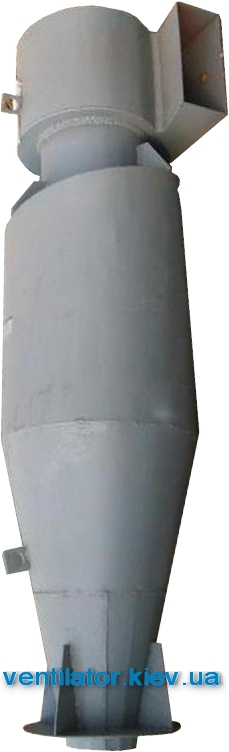

Циклон ЦН-15У
|
Предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы. Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует.
Назначение
Циклоны ЦН-11; ЦН-15; ЦН-15У; ЦН-24 используют для помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы, отличаютса углом подачи воздуха. ЦН – 15 более выгодный для предприятий учитывая его характеристики. Бывает взрывоопасного выполнения;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15У
Наименование |
Производительность по воздуху м3/ч |
Диаметр, мм |
Высота, мм |
Масса, кг |
|
Циклон ЦН-15У-200 |
400 |
200 |
662 |
16 |
|
Циклон ЦН-15У-300 |
900 |
300 |
993 |
37 |
|
Циклон ЦН-15У-400 |
1600 |
400 |
1324 |
65 |
|
Циклон ЦН-15У-500 |
2500 |
500 |
1655 |
102 |
|
Циклон ЦН-15У-600 |
3600 |
600 |
1986 |
147 |
|
Циклон ЦН-15У-700 |
4800 |
700 |
2317 |
200 |
|
Циклон ЦН-15У-800 |
6300 |
800 |
2648 |
261 |
|
Циклон ЦН-15У-900 |
8000 |
900 |
2979 |
330 |
|
Циклон ЦН-15У-1000 |
9900 |
1000 |
3310 |
408 |
|
Циклон ЦН-15У-1200 |
14200 |
1200 |
3972 |
587 |
|
Циклон ЦН-15У-1400 |
19400 |
1400 |
4634 |
800 |
|
Циклон ЦН-15У-1600 |
25300 |
1600 |
5896 |
1163 |
|
Циклон ЦН-15У-1800 |
28500 |
1800 |
5958 |
1322 |
|
Циклон ЦН-15У-2000 |
40000 |
2000 |
6020 |
1484 |
