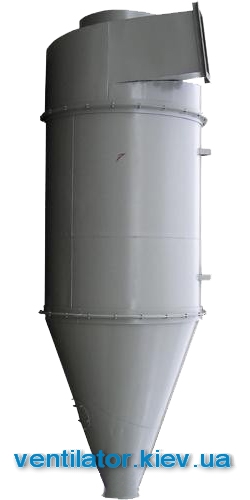

Циклон ЦОЛ
|
Циклоны ЦОЛ предназначены для очистки запыленного воздуха, поступающего из аспирационных и пневматических сетей.
Центробежные пылеотделители ЦОЛ улавливают крупную пыль (пыль с размером частиц более 126 µ):опилки, сорняки, зерновая пыль и другие примеси.
Пылеулавливающие агрегаты - циклоны ЦОЛ, а именно
ЦОЛ-1,5, ЦОЛ-3, ЦОЛ-4,5, ЦОЛ-6, ЦОЛ-6, ЦОЛ-9, ЦОЛ-12, ЦОЛ-18 состоят из двух концентрических цилиндров: наружного и внутреннего, конуса, выхлопной трубы, колпака, регулятора.
Улавливание пыли в циклонах ЦОЛ происходит под действием центробежных сил, возникающих при тангенциальной подаче запыленного газа в корпус циклона с относительно высокой скоростью.
Частицы пыли отбрасываются к стенке циклона, скорость газа после выхода из кольцевого зазора между корпусом циклона и трубой выхода газа значительно снижается и становится меньше скорости витания частиц пыли.
В центральной части циклона происходит изменение направления движения газа на 180° и полное отделение частиц пыли под действием сил инерции.
Пыль опускается вниз корпуса и далее попадает в бункер-накопитель для накопления пыли.
Скорость входа потока в циклоны ЦОЛ -15-18 м/c;
Производительность, применяемых циклонов ЦОЛ - от 1500 до 18000 м3/ч;
Эффективность очистки воздуха циклонами ЦОЛ 70-90% в зависимости от свойств и фракционного состава пыли.
Примечание:
Циклоны ЦОЛ отличается от ЛИОТ комплектацией двустороннего конуса для регулирования потока воздуха. Используется для зерна и дерева;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦОЛ.
Наименование |
Производительность по воздуху м3/ч |
Диаметр, мм |
Высота, мм |
Масса, кг |
|
ЦОЛ-1 |
1000 |
453 |
1503 |
47 |
|
ЦОЛ-1,5 |
1500 |
560 |
1838 |
65 |
|
ЦОЛ-3 |
3000 |
788 |
2653 |
127 |
|
ЦОЛ-4,5 |
4500 |
969 |
3260 |
177 |
|
ЦОЛ-6 |
6000 |
1105 |
3733 |
274 |
|
ЦОЛ-9 |
9000 |
1367 |
4529 |
400 |
|
ЦОЛ-12 |
12000 |
1580 |
5266 |
605 |
|
ЦОЛ-15 |
15000 |
1766 |
5898 |
718 |
|
ЦОЛ-18 |
18000 |
1932 |
6341 |
852 |
