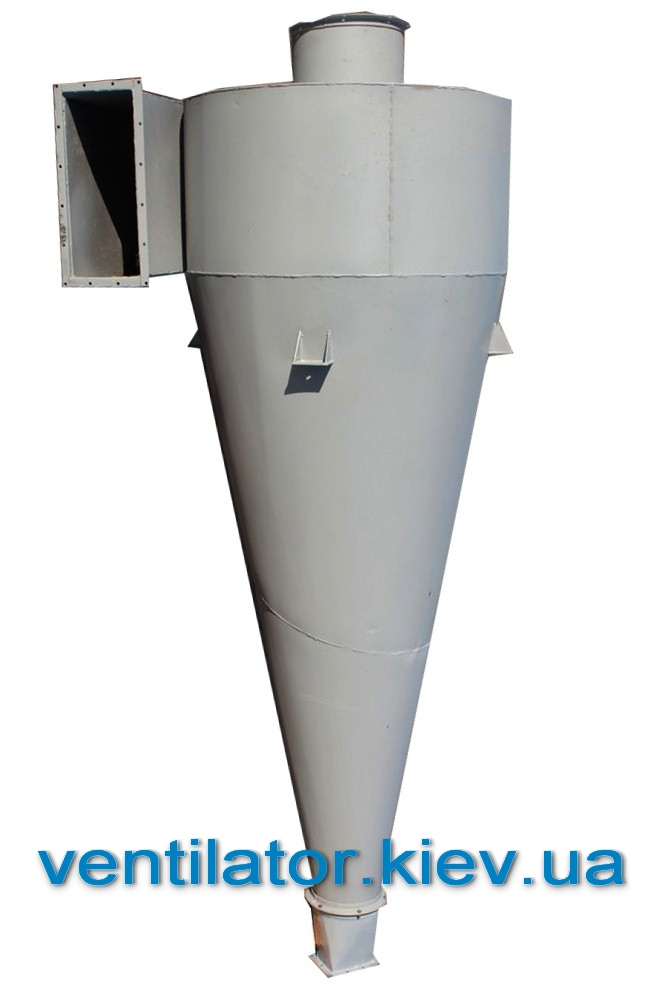

Циклон СК-ЦН-34
|
Циклон СК-ЦН-34; СДК-ЦН-33 спользуют в металурги и енергетике для очистки котлов от сажи, сажегазовых и сажевоздушных смесей;
Описание
Конические циклоны СК-ЦН-34, СК-ЦН-34М предназначены для очистки сажегазовых и сажевоздушных смесей от твёрдых частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (технического углерода) производства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ СК-ЦН-34
Наименование | Производительность по воздуху м3/ч |
Диаметр, мм |
Высота, мм |
Масса, кг |
|
Циклон СК-ЦН-34-400 | 1100 |
400 |
1174 |
35 |
|
Циклон СК-ЦН-34-500 | 1800 |
500 |
1468 |
54 |
|
Циклон СК-ЦН-34-600 | 2500 |
600 |
1740 |
77 |
|
Циклон СК-ЦН-34-700 | 3500 |
700 |
2022 |
105 |
|
Циклон СК-ЦН-34-800 | 4500 |
800 |
2305 |
137 |
|
Циклон СК-ЦН-34-900 | 5700 |
900 |
2578 |
172 |
|
Циклон СК-ЦН-34-1000 | 7100 |
1000 |
2850 |
211 |
|
Циклон СК-ЦН-34-1200 | 10200 |
1200 |
3396 |
302 |
|
Циклон СК-ЦН-34-1400 | 13800 |
1400 |
3961 |
411 |
|
Циклон СК-ЦН-34-1600 | 18100 |
1600 |
4526 |
536 |
|
Циклон СК-ЦН-34-1800 | 22900 |
1800 |
5083 |
677 |
|
Циклон СК-ЦН-34-2000 | 28300 |
2000 |
5658 |
838 |
|
Циклон СК-ЦН-34-2400 | 40700 |
2400 |
6788 |
1206 |
|
Циклон СК-ЦН-34-3000 | 63600 |
3000 |
8485 |
1885 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ СК-ЦН-34-М
Наименование |
Производительность по воздуху м3/ч |
Диаметр, мм |
Высота, мм |
Масса, кг |
|
Циклон СК-ЦН-34M-400 |
1100 |
400 |
1320 |
39 |
|
Циклон СК-ЦН-34M-500 |
1800 |
500 |
1650 |
61 |
|
Циклон СК-ЦН-34M-600 |
2500 |
600 |
1980 |
88 |
|
Циклон СК-ЦН-34M-700 |
3500 |
700 |
2310 |
120 |
|
Циклон СК-ЦН-34M-800 |
4500 |
800 |
2640 |
156 |
|
Циклон СК-ЦН-34M-900 |
5700 |
900 |
2970 |
198 |
|
Циклон СК-ЦН-34M-1000 |
7100 |
1000 |
3300 |
244 |
|
Циклон СК-ЦН-34M-1200 |
10200 |
1200 |
3960 |
352 |
|
Циклон СК-ЦН-34M-1400 |
13800 |
1400 |
4620 |
479 |
|
Циклон СК-ЦН-34M-1600 |
18100 |
1600 |
5280 |
626 |
|
Циклон СК-ЦН-34M-1800 |
22900 |
1800 |
5940 |
792 |
|
Циклон СК-ЦН-34M-2000 |
28300 |
2000 |
6600 |
977 |
|
Циклон СК-ЦН-34M-2400 |
40700 |
2400 |
7920 |
1407 |
|
Циклон СК-ЦН-34M-3000 |
63600 |
3000 |
9900 |
2199 |
