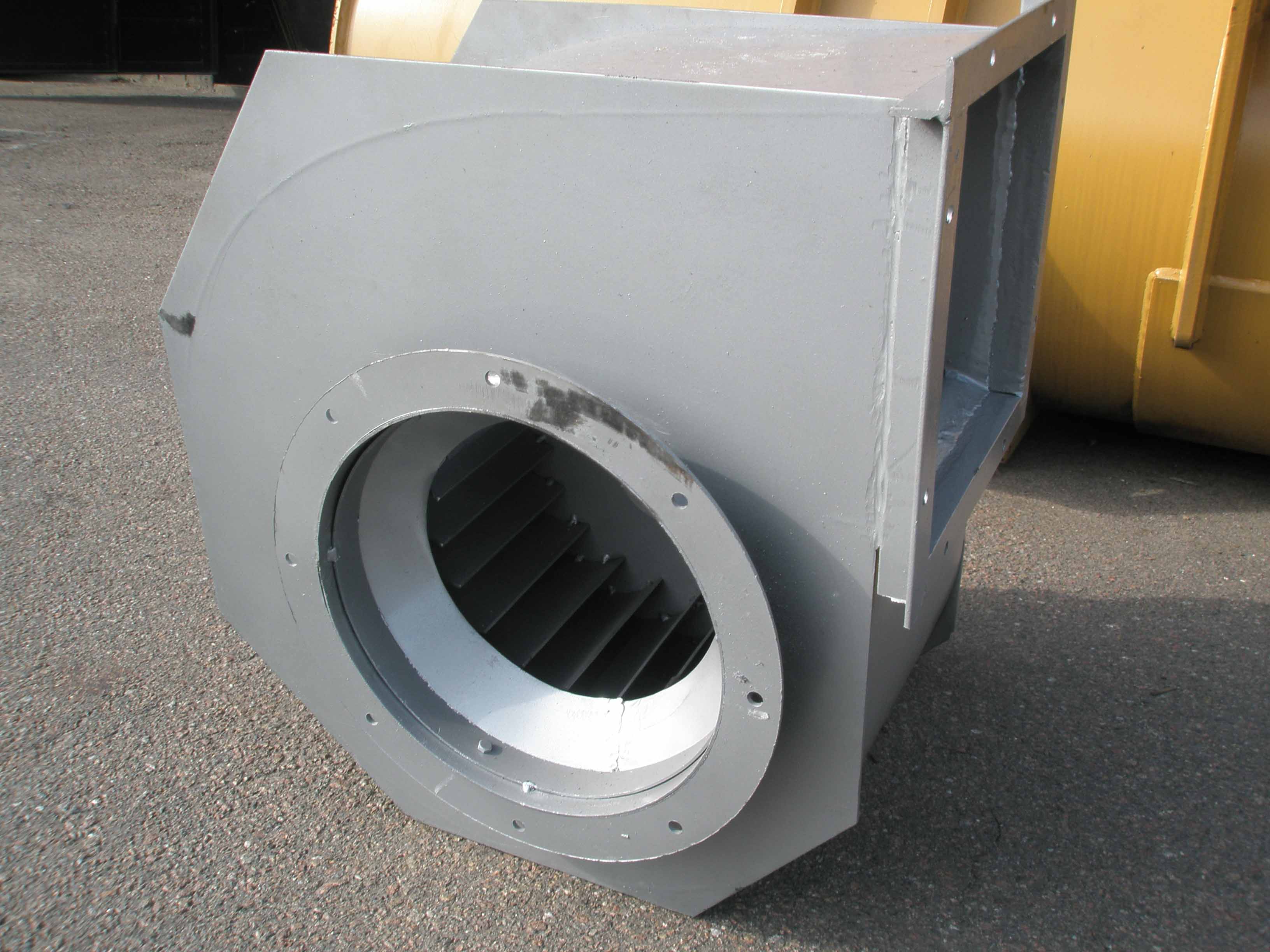

Дымососы: Дымосос Д 3.5 М
Общие сведения о дымососе Д 3.5 М:
Одностороннего всасывания
Корпус спиральный поворотный
Вперед загнутые лопатки
Количество лопаток 20
Направление вращения - правое и левое. Определяется со стороны двигателя.
Дымосос Д 3,5 М – это центробежный вентилятор, который используется качестве вытяжного устройства в теплоэнергетике и разных отраслях промышленности, когда нет возможности обеспечить вентиляцию естественным путем. Дымососы удаляют в атмосферу продукты сгорания топлива (неагрессивные дымовые газы) из топок котельных агрегатов и газомазутных котлов с уравновешенной тягой, комплектуются эффективной системой золоулавливания, они препятствуют возникновению задымленности. Вентиляторами дымоудаления Д 3,5М комплектуются работающие на разных видах топлива паровые и водогрейные котлы малой и средней мощностей (до 25 тонн пара в час).
Дымососы Д 3,5М также применяются предприятиями для санитарно-технических целей, они устанавливаются на металлургийном производстве, на ТЭС и др.
Принцип работы Д 3,5М: дымовые гази с воздухом входят в дымосос за счет передачи им энергии рабочего колеса, отклоняются на 900 в радиальном направлении центробежной силой и через улитку перемещается к выходу из вентилятора.
Конструкция дымососа Д 3,5 М: сварной спиральный корпус из черного металла (углеродистая сталь), рабочее колесо (консольное расположение) с загнутыми вперед лопатками, станина, коллектор, трехфазный электродвигатель АИР с короткозамкнутым ротором (на 2,2 или 3,0 кВт, для сети 380В/50Гц).
Конструкция: дымосос Д 3,5М в исполнении по схеме установки №1 – рабочее колесо посажено на вал электродвигателя, за счет чего весь агрегат имеет компактные размеры.
Дымосос Д 3,5 М предназначен для длительной работы, износоустойчивость обеспечена утолщенными стенками улитки и наплавлением твердых сплавов на лопатки. Безотрывное течение газов обеспечивается специально выбранными углами входа и выхода лопаток. Дымосос соединен с электродвигателем через подшипниковый узел при помощи упругой втулочно-пальцевой муфты.
Дымосос Д 3,5М может быть изготовлен правого или левого вращения, корпус улитки поворачивается на 0-2700. Производительность дымососа Д 3,5М: 2250-5300 или 2250-6000 в зависимости от типоразмера двигателя, полное давление 730-800П.
Условные обозначения Д 3,5 М:
Д – дымосос с загнутыми вперед лопатками
3,5 – номинальный диаметр рабочего колеса, измеренный по внешним кромкам лопаток, в дециметрах
М – модернизированный
Условия эксплуатации Д 3,5М:
- Так как корпус изготовлен из углеродистой стали, температура газов всасываемых с дымосос, не должна превышать +250С
- При запуске дымососа Д 3,5 М температура воздуха в поточной части должна быть не ниже -300С
- Температура окружающей среды в пределах от -200С до +250С
- В местах установки агрегата среднее квадратичное значение виброскорости от внешних источников – не более 2мм/с
- Запыленность выводимых газов твердыми частицами не более 2 г/м3.
Дымосос Д3.5М предназначен для применения в теплоэнергетике в качестве вытяжного устройства, , для комплектации паровых и водогрейных котлов с уравновешенной тягой малой и средней мощности (до 25 т пара/ч (20 МВт), работающих на различных видах топлива. Дымососы Д 3.5М должны быть оборудованны эффективно действующей системой золоулавливания. Дымососы рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата. Запуск дымососов разрешается при температуре в улитке не ниже -30°C. Максимальная температура газов на входе в дымососы не должна превышать +250°C.
Допускается применение дымососов на газомазутных котлах с уравновешенной тягой, а также в технологических установках на предприятиях различных отраслей народного хозяйства для санитарно-технических и производственных целей (на тепловых электростанциях, в металлургическом производстве химической промышленности в установках газоочистки и пылеулавливания и др.)
Положение корпуса дымососа Д 3.5 М
правого вращения
(вид со стороны всасывания)
Положение корпуса дымососа Д 3.5 М
левого вращения
(вид со стороны всасывания)
Технические характеристики дымососов Д 3,5М:
Типоразмер дымососа | Двигатель | Параметры в рабочей зоне | Масса дымососа, не более, кг (без двигателя) | |||
Типоразмер | Мощность, кВт | Частота вращения вала, n-1 | Производительность, м3/час | Полное давление, Па | ||
Д 3,5М | АИР80B6 АИР90L4 АИР100S4 |
1,1 2,2 3,0 |
1000 1500 1500 |
4000 2250-5300 2250-6000 |
300 730-800 730-800 |
95 |

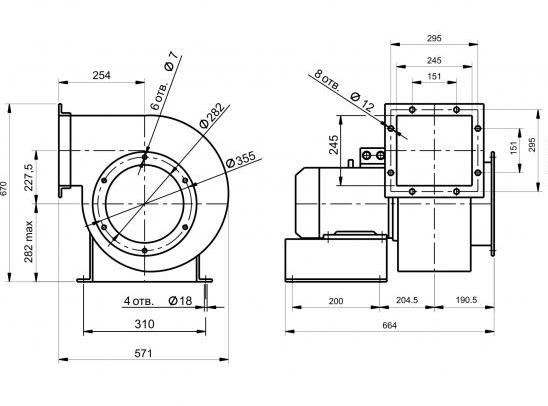

Габаритные размеры дымососов Д 3,5М:
