Электродвигатель АИР 180 S2 |
|||||||||||||||
Тип двигателя | Вид двигателя | Фазность | Серия двигателя |
Габарит (высота оси вращения), мм |
Диаметр вала |
Мощность, кВт |
Частота вращения, об/мин |
Климатическое исполнение |
Напряжение, В |
IP | |||||
Асинхронный | Общепромышленный | Трехфазный | АИР | 180 | 48 мм | 22,0 | 3000 | У3 | 220/380 | 54 | |||||
Сравнительная таблица технических характеристик электродвигателей »
Габаритные и установочно-присоединительные размеры электродвигателей »
* - Цены приведены для электродвигателей АИР монтажное исполнение на лапах IM1081.
* - Надбавка за исполнение IM2081 – 5%.
* - Надбавка за исполнение IM3081 – 3%.

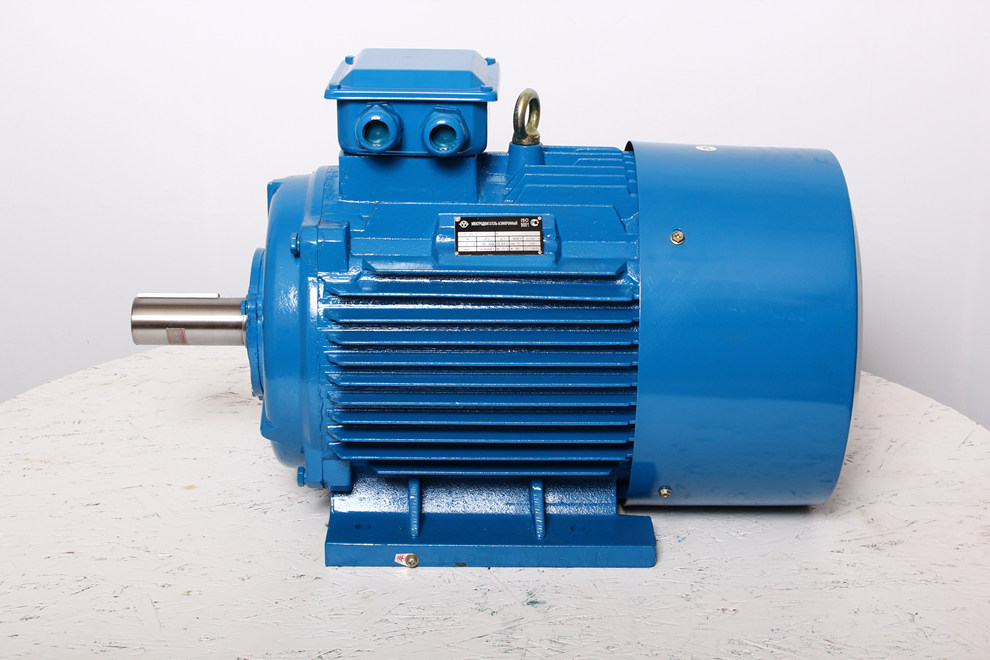

Высокоскоростные асинхронные трехфазные электродвигатели АИР 180 S2
Асинхронные трехфазные электродвигатели с короткозамкнутым ротором являются самыми распространёнными в современной промышленности. Серия АИР – это простые в конструкции, максимально выгодные по стоимости двигатели, надежность которых в эксплуатации обусловлена, прежде всего, качеством обмотки и точности конструктивного исполнения. ООО «Промышленные вентиляторы» предлагает электродвигатели АИР только с медной пролакированной обмоткой. Модель АИР180S2 мощностью 22,0 кВт в базовом варианте идет с корпусом из серого чугуна, под заказ возможно изготовление корпуса из силуминового сплава.
Базовое конструктивное исполнение предполагает изготовление двигателя для работы в условиях умеренного климата У (по ГОСТ 15150-69) с категорией размещения 3, способ монтажа – на лапах. Любые другие варианты – под заказ. Цена на двигатель указана за модель с полной маркировкой АИР 180 S2 IM1081 У3. Номинальный режим работы S1 (по ГОСТ 183-74) – продолжительный при стабильной нагрузке длительное время. Возможны разные варианты модификации, как по условиям окружающей среды, так и по монтажному и конструктивному исполнению, исполнению для другого режима работы.
Условные обозначения в маркировке АИР указывают на габарит, установочно-присоединительный размер и способ увязки мощностей с ним:
А – двигатель асинхронный; И – «Интерэлектро» (унифицированный); Р – вариант увязки установочно-присоединительных размеров к мощности по РС3031-71 (принят в некоторых странах СНГ).
180 – высота оси вращения в мм
S– установочный размер по длине станины короткий
2 – число полюсов.
Число пар полюсов электродвигателя 2р=2.
Диаметр вала d1=48мм.
Энергетические характеристики высокооборотистого АИР 180 S2:
- коэффициент полезного действия КПД=88,4%;
- коэффициент мощности cosφ=0,88.
Двигатель АИР180 S2 работает от сети частотой переменного тока 50Гц напряжением 220В(?) /380В (Y). Возможно изготовление его для сети 60Гц.
Взаимозаменяемые с АИР 180 S2 модели двигателей от разных заводов-производителей Украины и России, взаимозаменяемые модели разных устаревших серий:
Из серий А, 4А, 4АМУ, 5А, АД5АИ:
электродвигатели А180S2, 4А180S2, 4АМУ180S2, 5А180S2, АД180S2 и 5АИ180S2.
Производитель ОАО «Сибэлектромотор» (г. Томск, Россия), двигатель АД 180S2 серии АД.
Производитель ОАО «ELDIN» (г. Ярославль, Россия), двигатель А180S2 серии А.
Производитель ОАО «ВЭМЗ» (г. Владимир, Россия), двигатель АИР 180S2 серии АИР.
Производитель ОАО «ВЭМЗ» (г. Владимир, Россия), двигатель 5АМХ 180S2 серии 5АМХ.
Производитель ООО «ЭЛКОМ» (г. Санкт-Петербург, Россия), двигатель 5АИ 180S2 серии 5АИ.
Производитель ОАО «ЮжэлектроМаш» (г. Н. Каховка, Украина), двигатель 4АМУ180S2 серии 4АМУ.
Общие сведения
Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором АИР180S2 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин.
Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.
Преимущества наших электродвигателей:
- возможность кратковременных механических перегрузок;
- простота конструкции;
- простота пуска и легкость его автоматизации;
- преимущественно постоянная скорость при разных нагрузках;
- повышен КПД (до 75%) за счет высокой точности изготовления;
- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;
- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;
- снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;
- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;
- корпус отлит из серого чугуна.
