Электродвигатели типа Аод 560 габарита
Двигатели асинхронные с короткозамкнутым ротором типа АОД 560 габарита предназначены для привода механизмов с тяжелыми условиями пуска (дымососов, вентиляторов и других механизмов с аналогичными характеристиками).
Двигатели рассчитаны для работы в продолжительном режиме S1 от сети переменного тока частотой 50Гц или 60Гц.
Двигатели соответствуют стандартам Международной Электротехнической Комиссии (МЭК).
Двигатели изготавливаются на напряжение 6000В и 10000В.
Оформить он-лайн заказ на сайте ventilator.ua»Двигатели выполняются на подшипниках качения, с одним концом вала. Выводные концы выведены в коробку выводов. Коробка выводов снабжена предохранительной мембраной и соответствует современным требованиям по стойкости к токам короткого замыкания.
Степень защиты двигателей серии АОД — IP54.
Охлаждение двигателей в режиме самовентиляции.
Структура условного обозначения:
АОД-ХХХХ-ХХУ1 АОД — асинхронный обдуваемый двигатель; ХХХХ — мощность, кВт XX — число полюсов; У1 — вид климатического исполнения по ГОСТ 15150.
По заказу на базе вышеуказанных двигателей на напряжение 10 000 В могут быть изготовлены двигатели на другие мощности, частоты вращения, климатические исполнения (напр. — тропическое).
Технические характеристики двигателей на 6 000 В приведены в таблице 8.
Габаритные и присоединительные размеры в таблице 9.
Технические характеристики двигателей на 10 000 В приведены в таблице 10.
Габаритные и присоединительные размеры в таблице 11.
Таблица 8 6 000В
Тип двигателя | Мощность, кВт | частота вращения, об/мин | KПД, % | cos? | Ммакс/Mном | Mпуск/Mном | Iпуск/ Iном |
---|---|---|---|---|---|---|---|
АОД-1000-4У1 |
1000 |
1500 |
95 .3 |
0 .89 |
2 .3 |
0 .8 |
6 .0 |
АОД-1250-4У1 |
1250 |
95 .6 |
0 .89 |
2 .4 |
1 .0 |
6 .5 |
|
АОД-1600-4У1 |
1600 |
95 .8 |
0 .89 |
2 .4 |
1 .0 |
6 .5 |
|
АОД-2000-4У1 |
2000 |
96 .0 |
0 .90 |
2 .5 |
1 .1 |
7 .0 |
|
АОД-800-6У1 |
800 |
1000 |
95 .1 |
0 .85 |
2 .2 |
0 .9 |
5 .5 |
АОД-1000-6У1 |
1000 |
95 .5 |
0 .85 |
2 .3 |
1 .1 |
6 .5 |
|
АОД-1250-6У1 |
1250 |
95 .8 |
0 .86 |
2 .2 |
1 .1 |
6 .0 |
|
АОД-1600-6У1 |
1600 |
96 .0 |
0 .86 |
2 .2 |
1 .1 |
6 .0 |
|
АОД-630-8У1 |
630 |
750 |
94 .8 |
0 .79 |
2 .3 |
1 .3 |
6 .0 |
АОД-800-8У1 |
800 |
95 .0 |
0 .80 |
2 .3 |
1 .3 |
6 .0 |
|
АОД-1000-8У1 |
1000 |
95 .3 |
0 .80 |
2 .3 |
1 .3 |
6 .0 |
|
АОД-400-10У1 |
400 |
600 |
93 .8 |
0 .78 |
2 .2 |
1 .2 |
6 .0 |
АОД-500-10У1 |
500 |
94 .2 |
0 .78 |
2 .2 |
1 .2 |
6 .0 |
|
АОД-630-10У1 |
630 |
94 .7 |
0 .79 |
2 .2 |
1 .2 |
6 .0 |
|
АОД-800-10У1 |
800 |
94 .9 |
0 .80 |
2 .2 |
1 .2 |
6 .0 |
|
АОД-315-12У1 |
315 |
500 |
93 .3 |
0 .74 |
2 .1 |
1 .2 |
5 .0 |
АОД-400-12У1 |
400 |
93 .7 |
0 .75 |
2 .1 |
1 .2 |
5 .0 |
|
АОД-500-12У1 |
500 |
94 .1 |
0 .75 |
2 .1 |
1 .2 |
5 .0 |
|
АОД-630-12У1 |
630 |
94 .5 |
0 .75 |
2 .0 |
1 .1 |
4 .9 |

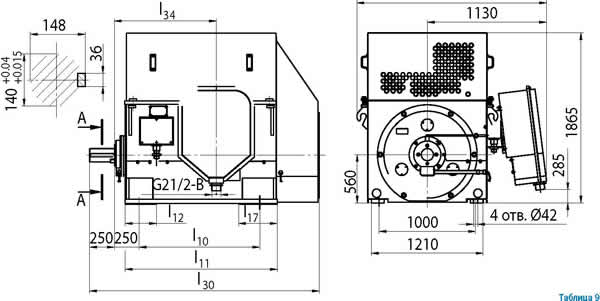

A-А 1880
Таблица 9 6 000В
Тип двигателя | Размеры, мм | Масса, кг | |||||
---|---|---|---|---|---|---|---|
l10 | l11 | l12 | l17 | l30 | l34 | ||
АОД-1000-4У1 |
1000 |
1420 |
345 |
435 |
2185 |
1030 |
4910 |
АОД-1250-4У1 |
5180 |
||||||
АОД-1600-4У1 |
1250 |
1560 |
2325 |
1170 |
5790 |
||
АОД-2000-4У1 |
1630 |
2395 |
1290 |
6430 |
|||
АОД-800-6У1 |
1000 |
1260 |
2025 |
920 |
4480 |
||
АОД-1000-6У1 |
1420 |
2185 |
1030 |
5060 |
|||
АОД-1250-6У1 |
1250 |
1560 |
2325 |
1170 |
5630 |
||
АОД-1600-6У1 |
1670 |
2435 |
1310 |
6540 |
|||
АОД-630-8У1 |
1000 |
1260 |
265 |
355 |
2025 |
950 |
4810 |
АОД-800-8У1 |
1250 |
1560 |
345 |
435 |
2325 |
1170 |
5540 |
АОД-1000-8У1 |
1620 |
290 |
355 |
2385 |
1300 |
6480 |
|
АОД-400-10У1 |
1000 |
1260 |
345 |
435 |
2025 |
920 |
4250 |
АОД-500-10У1 |
265 |
355 |
950 |
4620 |
|||
АОД-630-10У1 |
1250 |
1560 |
345 |
435 |
2325 |
1170 |
5380 |
АОД-800-10У1 |
265 |
355 |
1250 |
5930 |
|||
АОД-315-12У1 |
1000 |
1260 |
345 |
435 |
2025 |
920 |
4240 |
АОД-400-12У1 |
265 |
355 |
950 |
4600 |
|||
АОД-500-12У1 |
1250 |
1560 |
345 |
435 |
2325 |
1170 |
5340 |
АОД-630-12У1 |
265 |
355 |
1025 |
5990 |
Данные в таблице 9 могут быть уточнены при выполнении конкретных заказов.
Тип двигателя | Мощность, кВт | частота враще ния, об/мин | KПД, % | cos ? | Mмакс/Мном | Мпуск/Мном | Iпуск/ Iном |
---|---|---|---|---|---|---|---|
АОД-1000-10-4У1 | 1000 | 1500 | 95 .0 | 0 .88 | 2 .2 | 1 .0 | 6 .5 |
АОД-1250-10-4У1 | 1250 | 95 .3 | 0 .88 | 2 .3 | 1 .0 | ||
АОД-1600-10-4У1 | 1600 | 95 .6 | 0 .89 | 2 .3 | 1 .0 | ||
АОД-800-10-6У1 | 800 | 1000 | 94 .9 | 0 .82 | 2 .1 | 1 .0 | 6 .0 |
АОД-1000-10-6У1 | 1000 | 95 .2 | 0 .85 | 2 .2 | 1 .0 | ||
АОД-1250-10-6У1 | 1250 | 95 .5 | 0 .86 | 2 .2 | 1 .0 | ||
АОД-630-10-8У1 | 630 | 750 | 94 .5 | 0 .80 | 2 .1 | 1 .3 | 6 .0 |
АОД-800-10-8У1 | 800 | 94 .7 | 0 .80 | 2 .1 | 1 .4 | ||
АОД-1000-10-8У1 | 1000 | 95 .0 | 0 .81 | 2 .1 | 1 .4 |
Тип двигателя | Размеры, мм | Масса, кг | |||||
---|---|---|---|---|---|---|---|
l10 | l11 | l12 | l17 | l30 | l34 | ||
АОД-1000-10-4У1 | 1000 | 1420 | 345 | 435 | 2185 | 1030 | 5100 |
АОД-1250-10-4У1 | 1250 | 1560 | 2325 | 1170 | 5500 | ||
АОД-1600-10-4У1 | 265 | 355 | 6000 | ||||
АОД-800-10-6У1 | 1000 | 1420 | 345 | 435 | 2185 | 1030 | 4620 |
АОД-1000-10-6У1 | 1250 | 1650 | 2325 | 1170 | 5300 | ||
АОД-1250-10-6У1 | 1250 | 1670 | 345 | 435 | 2435 | 1310 | 6540 |
АОД-630-10-8У1 | 1000 | 1420 | 345 | 435 | 2185 | 1030 | 4850 |
АОД-800-10-8У1 | 1000 | 1560 | 345 | 435 | 2325 | 1250 | 5700 |
АОД-1000-10-8У1 | 1250 | 1620 | 290 | 355 | 2385 | 1300 | 6480 |
