Асинхронный электродвигатель АИР, АИРМ, АД, А:
трехфазные электродвигатели переменного тока серии АИР.

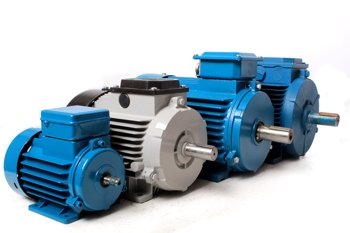

Асинхронный электродвигатель: продажа, цены, характеристики, размеры

Асинхронные электродвигатели АИР

      Общепромышленные асинхронные трехфазные электродвигатели переменного тока серии АИР используются при комплектации электроприводами механизмов и агрегатов в самых разнообразных отраслях промышленности, начиная от аграрного комплекса и заканчивая тяжелым машиностроением (применяются в строительной технике, на подъемниках и транспортерах, в системах промышленной вентиляции, при комплектации промышленных насосов, и на других типах оборудования).
     Двигатели оснащены автоматическими термо контактами. Степень защиты оболочки механизма Ip55 позволяет использовать двигатель в условиях повышенной запыленности и возможности попадания воды на корпус устройства.
     Электродвигатели комплектуются энергосберегающими подшипниками всемирно известной шведской фирмы SKF, которые за счет сверхмалого трения сокращают потребление энергии до 30%.

Габаритные, установочные и присоединительные размеры электродвигателей АИР »

Технические характеристики электродвигателей АИР »


      Цены на электродвигатели (с НДС):

3000 об/мин
P, кВт Модель двигателя Цена с НДС

0,18     АИР 56 A2 2069
0,25     АИР 56 B2 2370
0,37     АИР 63 A2 2031
0,55     АИР 63 B2   2558
0,75     АИР 71 A2   2709
1,1     АИР 71 B2 3273
1,5     АИР 80 A2 3724
2,2     АИР 80 B2 4176
3,0     АИР 90 L2 4251
4,0     АИР 100 S2   6358
5,5     АИР 100 L2   6772
7,5     АИР 112 M2   7900
11,0     АИР 132 M2   12791
15,0     АИР 160 S2 21669
18,5     АИР 160 M2 20352
22,0     АИР 180 S2 27688
30,0     АИР 180 M2 29682
37,0     АИР 200 M2 39915
45,0     АИР 200 L2   43639
55,0     АИР 225 M2 55081
75,0     АИР 250 S2 89949
90,0     АИР 250 M2 95807
110,0     АИР 280 S2 93444
132,0     АИР 280 M2 106778
160     АИР 315 S2 176887
200     АИР 315 М2 196619
250     АИР 355 S2 281129
315     АИР 355 М2 375801
1500 об/мин
P, кВт Модель двигателя Цена с НДС
0,12     АИР 56 A4 2182
0,18     АИР 56 B4 2351
0,25     АИР 63 A4   2182
0,37     АИР 63 B4 2596
0,55     АИР 71 A4   2972
0,75     АИР 71 B4   3047
1,1     АИР 80 A4 3461
1,5     АИР 80 B4 4176
2,2     АИР 90 L4 4514
3,0     АИР 100 S4   6019
4,0     АИР 100 L4   8051
5,5     АИР 112 M4   8841
7,5     АИР 132 S4   12114
11,0     АИР 132 M4 13656
15,0     АИР 160 S4   19525
18,5     АИР 160 M4   22949
22,0     АИР 180 S4   28215
30,0     АИР 180 M4 32240
37,0     АИР 200 M4 40141
45,0     АИР 200 L4 49734
55,0     АИР 225 M4   55903
75,0     АИР 250 S4 72193
90,0     АИР 250 M4 75880
110,0     АИР 280 S4 106110
132,0     АИР 280 M4 117791
160     АИР 315 S4 188591
200     АИР 315 М4 213996
250     АИР 355 S4 329587
315     АИР 355 М4 359849
1000 об/мин
P, кВт Модель двигателя Цена с НДС
0,18     АИР 63 A6 3837
0,25     АИР 63 B6 3209
0,37     АИР 71 A6 3209
0,55     АИР 71 B6   3691
0,75     АИР 80 A6   3649
1,1     АИР 80 B6   4326
1,5     АИР 90 L6 5079
2,2     АИР 100 L6   5643
3,0     АИР 112 MA6   7750
4,0     АИР 112 MB6   7938
5,5     АИР 132 S6   12828
7,5     АИР 132 M6   12339
11,0     АИР 160 S6   19337
15,0     АИР 160 M6 22045
18,5     АИР 180 M6 31262
22,0     АИР 200 M6 34272
30,0     АИР 200 L6 39840
37,0     АИР 225 M6 56204
45,0     АИР 250 S6 63540
55,0     АИР 250 M6 65760
75,0     АИР 280 S6 86112
90,0     АИР 280 M6 104 029
110,0     АИР 315 S6 176 967
132,0     АИР 315 M6 195 256
160     АИР 355 S6 296 761
200    АИР 355 М6 324 943
250     АИР 355 МB6 378 032
315    АИР 355 MLC6
750 об/мин
P, кВт Модель двигателя Цена с НДС
0,18
0,25     АИР 71 B8 3047
0,37     АИР 80 A8 3574
0,55     АИР 80 B8 4213
0,75     АИР 90 LA8 5041
1,1     АИР 90 LB8 5568
1,5     АИР 100 L8 6245
2,2     АИР 112 MA8 8699
3,0     АИР 112 MB8 9678
4,0     АИР 132 S8 11361
5,5     АИР 132 M8 12211
7,5     АИР 160 S8 18415
11,0     АИР 160 M8 21519
15,0     АИР 180 M8 34278
18,5     АИР 200 M8 36717
22,0     АИР 200 L8 37432
30,0     АИР 225 M8 52931
37,0     АИР 250 S8 72464
45,0     АИР 250 M8 76 568
55,0     АИР 280 S8 87 519
75,0     АИР 280 M8 97 263
90,0     АИР 315 S8 181 230
110,0     АИР 315 M8 190 365
132,0     АИР 355 S8 309 386
160    АИР 355 M8 327 297
200    АИР 355 MB8 360 820
250     АИР 355 МLB8 Договорная
315     АИР 355 МLC8 Договорная

Трехфазные электродвигатели данной серии производятся в полном соответствии ГОСТ 183-74 и в соответствии с международными стандартами (CENELEC) – DIN42673/DIN42677, и активно используются в комплектации и ремонте не только отечественного, но и импортного оборудования.

Конструктивные элементы общепромышленного асинхронного трехфазного электродвигателя переменного тока серии АИР
АИРМ, АД, А в разобраном виде:

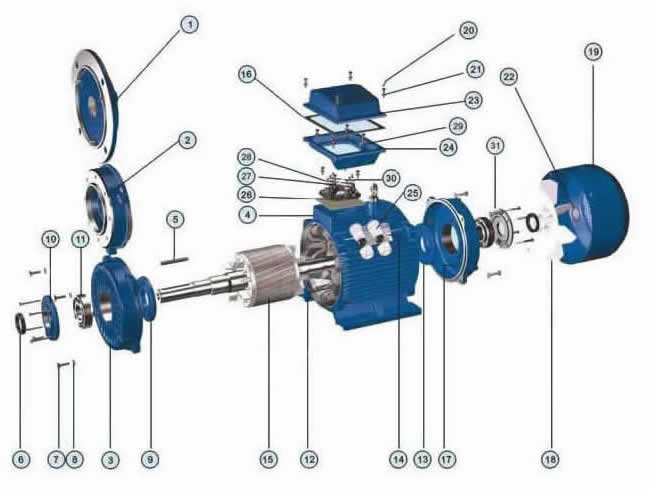

электродвигатель АИР: конструктивные элементы


1
B5 фланец
B5 Flange
9
Передняя крышка подшипника
Front Bearing Cap
17
Задняя крышка
Rear Endshield
25
Кабельный ввод
Cable Gland
2
B14 Малый Фланец
B14 Flange
10
Внешняя крышка подшипника
External Bearing Cap
18
Крыльчатка вентилятора
Fan
26
Контактная площадка
Terminal Board
3
передняя крышка
Front Endshield
11
подшипники
Bearing
19
Защитная крышка вентилятора
Fan Cover
27
Плата с выводом
Connection Block
4
Корпус
Frame
12
статор
Stator
20
винт
Screw
28
Клеммы
Terminals
5
Шпонка
Key
13
Внутренняя крышка подшипника
Inner Bearing Cap
21
шайба
Spring Washer
29
Болт
Bolt
6
Сальник
Oil Seal
14
Шильдик
Nameplate
22
Стопорное кольцо
Shaft Circlips
30
Гайка
Screw Nut
7
Болт
Bolt
15
Ротор
Rotor
23
Крышка клеммной коробки
Terminal Box Cover
31
Задняя крышка подшипника
External Bearing Cap
8
Шайба
Spring Washer
16
прокладка
Gasket
24
База клеммной коробки
Terminal Box Base
32


      Структура условного обозначения на примере АИР 100L4 У2:
  А –  асинхронный электродвигатель
  И –  разработан в рамках Интерэлектро
  Р (или С) –  Р: привязка мощности к установочно-присоединительным размерам согласно стандарту РС3031-71
    С: CENELEC-DOCUMENT 28/64
  100 –  габарит (высота оси вращения), мм
  L –  установочный размер по длине станины (S,M,L) (S - короткий, M - средний, L – длинный)
  4 –  число полюсов электродвигателя (2, 4, 6, 8)
  У –  климатическое исполнение (У – умеренный, Т – тропический, ХЛ – холодный и др.)
  2 –  категория размещения (1, 2, 3, 4, 5)

      Дополнительные обозначения:
  Б –  со встроенной температурной защитой  (после обозначения габарита);
  В –  встраиваемые  (до обозначения габарита);
  С –  двигатели с повышенным скольжением  (до обозначения габарита);
  Е –  со встроенным тормозом  (после обозначения габарита);
  Е2 –  с тормозом с ручным растормаживающим устройством  (после обозначения габарита);
  Е –  однофазный двигатель с двухфазной обмоткой  (до обозначения габарита);

      Климатическое исполнение электродвигателей - У2, У3, У5, УХЛ2, УХЛ4, Т2 (тропические).
      Также электродвигатели изготавливаются в различных специальных исполнениях: химостойкие (Х2), морские (ОМ2), со встроенной температурной защитой (Б), повышенной точности (П).
      В зависимости от способа монтажа двигатели изготавливаются следующих исполнений:
  IM 1081  –  лапы
  IM 2081 (2181)  –  комбинированный
  IM 3081 (3681)  –  фланец
  IM 1082, 2082, 2182, 3082, 3682  –  с двумя концами вала

      Все электродвигатели АИР выпускаются в различных конструктивных и технологических исполнениях:
                -  основная;
                -  повышенной точности и высокоточные;
                -  тропические и морозостойкие;
                -  химически и фреономаслостойкие;
                -  встраиваемые и моноблочные;
                -  взрывобезопасные;
                -  многоскоростные;
                -  для условий повышенной влажности и запыленности;
                -  с повышенным пусковым моментом или повышенным скольжением;
                -  с дополнительными функциями (например, встроенный электромагнитный тормоз, датчики, блоки температурной защиты);
                -  узкоспециализированные (для применения только в судовых или шахтных механизмах).

      Электродвигатели АИР эксплуатируются при температуре окружающей среды -40°С до +40°С +60°С (тропического исполнения). Окружающая среда должна быть не взрывоопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию (кроме химически стойкого исполнения).
      Электродвигатели АИР изготавливаются с высотой оси вращения вала от 56 до 355 высоты, в диапазоне мощности от 0,12 кВт до 315 кВт. Данные электродвигатели предназначены для работы от сети 220/380/660 В, с частотой переменного тока 50-60 Гц. Степень защиты электродвигателей IP54 (по заказу IP55), степень защиты токоввода IP55, класс изоляции F.
      Электродвигатели АИР, при условии правильной эксплуатации, являются очень надежными, эффективными,  выполнены на высоком инженерном уровне, ведь они отличаются высоким КПД, прочностью и долговечностью. В прайс-листе, приведены цены на различные модели трёхфазных асинхронных электродвигателей АИР. Цены в прайсе актуальны и помогут самостоятельно выбрать то, что необходимо именно Вам.

ТАБЛИЦА ВЗАИМОЗАМЕНЯЕМОСТИ ЭЛЕКТРОДВИГАТЕЛЕЙ


Заменяемые типы

Электродвигатели серии АИР
АИР56 АИР63 АИР71 АИР80 АИР90 АИР100 АИР112 АИР132 АИР 160 АИР 180 АИР 200 АИР 225 АИР250 АИР280 АИР315 АИР355
АИРМ
  АИРМ 63       АИРМ 100 АИРМ 112
А
              А132   А180 А200 А225 А250 А280 А315 А355
              4А132 4А160 4А180 4А200 4А225 4А250 4А280 4А315
4АМ
                    4АМ200 4АМ225 4АМ250 4АМ280 4АМ315
4АМУ
                4АМУ160 4АМУ180 4АМУ200 4АМУ225
              5А 132 5А 160 5А 180 5А 200 5А 225 5А 250 5А 280 5А 315
5АМ
              АМУ132     5АМ 200 5АМ 225 5АМ 250 5АМ 280 5АМ 315
              АД 132             6А 315 6А 355
АМУ
              АДМ132
АД
              5АИ 132 АД 160 АД 180 АД 200 АД 225
АДМ

5АИ
5АИ 56               5АИ 160 5АИ 180 5АИ 200 5АИ 225 5АИ 250 5АИ 280 5АИ 315 5АИ 355


Общепромышленный двигатель серии АИРУ, 4АМУ90-280, 5АМУ132, 5АМУ 160 (технические характеристики)
Общепромышленный двигатель серии 6АМУ315 (технические характеристики) »
Общепромышленный двигатель серии АМУ112-280 .129 (технические характеристики)»
Общепромышленный двигатель серии 4АМНУ225, 250 (технические характеристики) »

АСИНХРОННЫЕ ЭЛЕКТРИЧЕСКИЕ ДВИГАТЕЛИ АД, АИР, АИРМ, А, 5А, 5АМ, 5АИ, АДМ, АДММ, 4АМУ, АМУ, АИРУ
Заводская маркировка общепромышленных электродвигателей, степень защиты IP54, 55
Электродвигатели с привязкой мощности к установочно-присоединительным размерам по
российским стандартам –  ГОСТ Р51689–2000.

Полностью взаимозаменяемы все общепромышленные электродвигатели указанные в данной таблице.


h

РОССИЯ

БЕЛАРУСЬ

УКРАИНА

h

1

2

3

4

5

6

7

8

9

10

11

12

13

14

56

Н/В

Н/В

Н/В

АДММ

Н/В

5АИ

Н/В

АИР

АИР

Н/В

Н/В

АДТ

Н/В

Н/В

56

63

АДМ

АИР

АИРМ

63

71

АД

А

АИР

АИР

71

80

АИР

Н/В

АД

80

90

Н/В

90

100

Н/В

АИРМ

4АМА

100

112

АИРМ

5АМ

Н/В

Н/В

АИРУ

АД

Н/В

АК

112

132

АД

АИРХМ

5АМХ

5АМУ

Н/В

АД

132

160

АИР

5АМХ

Н/В

4АМУ

Н/В

160

180

А

АИР

5АМХ

Н/В

180

200

200

225

225

250

Н/В

5АМ

250

280

280

315

АД

6АМУ

315

355

Н/В

Н/В

355


Весь перечень полностью взаимозаменяемых общепромышленных электродвигателей.

1 – ОАО «Сибэлектромотор» г. Томск
2 – ОАО «ELDIN» г. Ярославль
3 – ОАО «ВЭМЗ» г. Владимир
4 – ОАО «Уралэлектро» г. Медногорск
5 – ОАО «ПЭМЗ» г. Псков
6 – ООО «ЭЛКОМ» г. Санкт-Петербург
7 – ОАО "Электро ЗВИ" г. Москва
8 – ОАО «Мосэлектромаш» г. Лобня
9 – РУП «Могилёвский завод «Электродвигатель» г. Могилёв, Беларусь
10 – РУП Полесьеэлектромаш г. Лунинец, Беларусь
11 – ОАО "ЮжэлектроМаш" г. Н. Каховка, Украина
12 – ОАО «HELZ» г. Харьков, Украина
13 – ОАО "Электромотор" г. Полтава, Украина
14 – ОАО ДЭМЗ г. Днепропетровск, Украина

h – габарит электродвигателя (высота оси вращения электродвигателя).
Н/В  - габарит общепромышленного электродвигателя, который на данный момент не выпускаются заводом указанным в таблице
В настоящее время не выпускаются общепромышленные электродвигатели следующих серий: 4А, 4АА, 4АС, ДАА, АОЛ
Электродвигатели серии АО, АО2 производит ОАО "Баранчинский электромеханический завод".



Серии общепромышленных асинхронных электродвигателей

На сегодня ситуация с наименованиями серий асинхронных электродвигателей современных заводов отличается от той, которая была во времена СССР. Рассмотрим серии электродвигателей, которые были представлены на рынке ранее, и которым соответствуют современные аналоги.

Самая первая из всех общепромышленных – асинхронные двигатели серии А. Она разрабатывалась в период с 1946-го по 1949 год, включала семь разных габаритов в диапазоне мощностей 0,6-100 кВт. Серия включала защищенные общепромышленные электрические двигатели типа А, также впервые – электродвигатели закрытые обдуваемые типа АО.  Предусматривались разные модификации электродвигателей А по техническим характеристикам и конструкции. Рассмотрим обозначения в данной серии:

 Пример: асинхронный электродвигатель АО31-4, АО32-4, цифры обозначают следующее:
3 – наружный размер статора (габарит);
1 и 2 – длина самой машины;
4 – число полюсов.

Затем в период 1957 - 1959 гг. была разработана следующая серия общепромышленных электродвигателей А2,  в ее концепции были учтены рекомендации Международной электротехнической комиссии (МЭК). Серия электродвигателей А2 насчитывала 9 габаритов, а размеры оси вращения варьировались от 90 до 280 мм, шкала мощностей содержала 19 ступеней также в диапазоне от 0,6 до 100 кВт. Все обозначения серий этих электродвигателей аналогичны серии А, отличие – цифра 2 после А. Так как условия работы электродвигателей разные в зависимости от отрасли, где они применяемы, были разработаны модификации серии электродвигателей А2.
Так, общепромышленные электродвигатели А2 могут быть  в разных исполнениях: химостойкое А02…Х, сельскохозяйственное А02… СХ, влагоморозостойкое А02…ВМ. Также другие модификации:

Новым этапом в развитии науки стали асинхронные общепромышленные электрические двигатели единой серии 4А.
С учетом рекомендаций, направленных в страны, членах бывшего Совета экономической взаимопомощи (СЭВ), в период с 1969 по 1972 год разрабатывались и усовершенствовались новые серии электрических двигателей. На просторах СССР тогда были разработаны электродвигатели единой серии А4, которая включала все двигатели общепромышленного назначения потребляемой мощностью до 400 кВт и напряжением до 1000В. Если сравнивать серию электродвигателей асинхронных А4 с серией А02, то в А4 был повышен показатель мощности электродвигателей при тех же высотах осей вращения, по сравнению с А02 – на 2-3 ступени. Такой результат был достигнут  благодаря рационализации конструкции механизмов и применению новых материалов. В мировой практике это был первый случай, когда показатели надежности стандартизировались. Варианты исполнения по степени защиты – IP44 и IP23. Серия А4 имеет модификации и варианты специального исполнения.

Рассмотрим пример обозначения типа двигателя в серии А4.
Электродвигатель 4АН200М4УЗ, расшифровка типа:
4 номер серии; А – асинхронный; Н – степень защиты IP23 (в обозначении закрытых электродвигателей не дается, дальше может идти буква А, которая обозначает алюминиевые щиты и станину); Х – чугунные щиты и алюминиевая станина (если оба чугунные то никакого обозначения не делается); 200 – обозначение высоты оси вращения вала в мм; М или S, L – условная длина станины. Могут быть еще буквы А или В, которые обозначали длину сердечка статора, а отсутствие этих букв – длина его в установленных размерах. Последние обозначения: 4 – число полюсов, У – для умеренного климата, 3 – обозначает категорию размещения.

По условиям окружающей среды выделяют специальные использования электродвигателей данной серии А4:
Использование в условиях тропического климата обозначается буквой Т, ставиться она после числа полюсов. Пример: 4A132S2T2. Категории размещения 2 и 5.
ХЛ – использование в условиях холодного климата, категории размещения 3 и 5. Пример: 2А90L2ХУ5.
Х химически стойкое использование, категории размещения 3 и 5. Пример: 2А90L2ХУ5.
СХ – электродвигатель для использования в сельском хозяйстве. Категории размещения все от 1 до 5. Пример: 4А160М4 СХУ2.

Серия содержит также электрические модификации электродвигателей А4:

Обмотка электродвигателей А4 могла быть в разном исполнении в зависимости от требований по отношению к нагревостойкости изоляции и зависимости от высоты оси вращения:

Асинхронные общепромышленные электродвигатели унифицированной серии Интерэлектро АИ.
Координировали работу по созданию этой серии специалисты из СССР, разрабатывалась она в рамках международной организации Интерэлектро, которая объединяла ведущих электротехников из стран, которые входили ранее в СЭВ. Кроме основного исполнения были разработаны и выпущены модификации серии электродвигателей Интерэлектро АИ в зависимости от условий окружающей среды и их назначения. Основные варианты их выполнялись со степенью защиты IР54 или IР44, если ось вращения более 200 мм – степень защиты IР23.
Для обозначения конструктивного исполнения асинхронных электродвигателей серии Интерэлектро АИ используются буквы и 4 цифры после них. Первая обозначает, к какой группе конструктивного исполнения относиться модель:
1 — электродвигатель на лапах, с подшипниковыми щитами;
2 — электродвигатель на лапах, с фланцем на щите или щитах;
3 — электродвигатель без лап, с подшипниковыми щитами и с фланцем на одном щите.
Вторая и третья цифры обозначают способ монтажа, а последняя – исполнение свободного конца вала электродвигателя.

Асинхронные электродвигатели АИР и АИС
Трёхфазные асинхронные электродвигатели АИР и АИС широко применяются в промышленности и бывают мощности в широком диапазоне – от 0,025 до 400 кВт, с осями вращения от 45 до 355 мм. Электродвигатели с высотой оси вращения от 71 мм рассчитаны на напряжение 380 В, а все остальные варианты – на  380 и 660 В. При этом в основном исполнении частота 50 Гц, а в экспортном исполнении – 60 гЦ.
Обозначения:

Рассмотрим варианты обозначения:
Электродвигатель АИР 100 L4
100 – высота оси вращения;
М – длина корпуса установленных размеров;
4 – число полюсов.
Электродвигатель АИРБС 100 L4 НПТ2:
АИР100М4 — базовое обозначение;
 Б — закрытое исполнение, естественное охлаждение без обдува;
 С — электродвигатель с повышенным скольжением;
Н — малошумный электродвигатель;
П — с повышенной точностью установочных размеров;
Т — двигатель предназначен для использования в условиях тропического климата;
2 — категория размещения.
Наведем пример полного обозначения с учетом всех параметров электродвигателя и конструктивного исполнения: АИРБС100L4НПТ2 220/380 В, 60 IМ2181, КЗ-11-3, F100. Здесь:
60 — частота сети, Гц;
1М2181 — исполнение по концу вала способу монтажа;
КЗ-11-3 — количество штуцеров и исполнение выводного устройства;
F100 — исполнение фланцевого щита.
IM — сокращенно от  International Mounting, так обозначается монтаж по международным нормам.



Асинхронные электродвигатели общепромышленного назначения нашего времени – серия АИР

После распада СССР понятие «серия» несколько утратило свой изначальный смысл. Каждый отечественный завод старается выпускать полную линейки двигателей с диапазонов высоты осей вращения от 71 до 355 мм и мощности от 0,06 до 400 кВт. Актуальным стал вопрос уникальной идентификации своего оборудования каждым заводом. Буквенные обозначения АИР, АД, АИРМ, 5АМ, А, АДМ, АИРУ, 5АИ, 7АИЮ, АДММ, 4АМУ на шильдике (фирменной табличке) с привязкой размеров к мощности по ГОСТ Р 51689-2000 на сегодня указывают только производителя. Установочно-присоединительные размеры общепромышленных асинхронных электродвигателей АИР, АДММ, 4АМУ, АИРУ, 5АИ, АД, АИРМ, 5АМ, А, АДМ полностью взаимозаменяемы между собой и с общепромышленными электродвигателями серий 4А, 4АА и АИР.


« НАЗАД
