ВЦ 4-75 №16 с эл.двигателем АИР 200 L6 30 кВт 1000 об./мин, исполнение №5
Центробежный (радиальный) вентилятор низкого давления из углеродистой стали
Вентилятор центробежный низкого давления серии ВЦ 4-75 №16 с электродвигателем АИР 200 L6 30 кВт 1000 об./мин общепромышленного назначения, изготовленный по схеме исполнения № 5 из углеродистой стали.
Рабочая точка вентилятора: 6460 м3/час при давлении 900 Па.
Договорная
Общие сведения
Вентилятор центробежный низкого давления серии ВЦ 4-75 №16 с электродвигателем АИР 200 L6 30 кВт 1000 об./мин общепромышленного назначения, изготовленный из углеродистой стали.
Данный вентилятор предназначен для систем вентиляции или кондиционирования воздуха и иных газовых смесей, агрессивность которых к углеродистым сталям не выше агрессивности воздуха с температурой до 80 °С, не содержащих волокнистых материалов, липких веществ, пыли и других твердых примесей не более 100 мг/м3 в условиях умеренного (У) климата (3-я категория размещения) и тропического (Т) климата (2-я категория размещения) в соответствии с ГОСТ 15150.
Центробежный вентилятор ВЦ 4-75 №16 состоит из следующих узлов, которые можно приобрести отдельно:
- вентилятор ВЦ 4-75 №16 без электродвигателя
- рабочее колесо вентилятора ВЦ 4-75 №16
- обечайка (корпус) вентилятора ВЦ 4-75 №16
- электродвигатель АИР 200 L6 30 кВт 1000 об./мин под вентилятор ВЦ 4-75 №16
Общие сведения о центробежных вентиляторах ВЦ 4-75:
- Низкого давления
- Одностороннего всасывания
- Назад загнутые лопатки
- Количество лопаток 12
- Направление вращения – правое и левое
- Вентиляторы изготавливаются в соответствии с ТУ У 29.2-00909779-001-2002
Назначение центробежных вентиляторов ВЦ 4-75:
Центробежный вентилятор ВЦ 4-75 предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистой стали не выше агрессивности воздуха, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количестве не больше100 мг/м3.
Центробежные вентиляторы ВЦ 4-75 применяются:
- в системах кондиционирования воздуха
- в системах вентиляции
- в системах воздушного отопления
- для других санитарно-производственных целей
Центробежный вентилятор ВЦ 4-75 эксплуатируется в условиях умеренного климата, при температуре окружающей среды от -40°C до +40°C. Температура перемещаемой среды не должна превышать 80°C.
Принцип работы центробежного вентилятора ВЦ 4-75:
Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.
Комплектность центробежного вентилятора ВЦ 4-75:
Вентилятор ВЦ 4-75 №16 с электродвигателем АИР 200 L6 30 кВт 1000 об./мин состоит из таких основных узлов, как:
- спиральный корпус,
- рабочее колесо,
- станина,
- коллектор,
- электродвигатель.
Рабочее колесо состоит из переднего и заднего дисков, 12 листовых лопаток и ступицы.
Станина вентилятора – сварная. Основание имеет отверстие для установки на виброизоляторы или фундамент. На станине крепятся электродвигатель и кожух.
Коллектор конической формы для подвода воздуха к рабочему колесу закреплен на входном патрубке. Перекрытие между коллектором и передним диском рабочего колеса регулируется осевым перемещением коллектора во входном патрубке.
Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения:
Вид со стороны всасывания
Вид со стороны всасывания
ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) низкого давления серии ВЦ (ВР):
вентилятор ВЦ (ВР) 4-75; ВЦ (ВР) № 2.5; ВЦ (ВР) № 3.15; ВЦ (ВР) № 4; ВЦ (ВР) № 5; ВЦ (ВР) № 6.3; ВЦ (ВР) № 8; ВЦ (ВР) № 10; ВЦ (ВР) № 12.5; ВЦ (ВР) № 16.
вентилятор ВР 89-75 № 2.5; ВР 89-75 № 3.15; ВР 89-75 № 4; ВР 89-75 № 5; ВР 89-75 № 6.3; ВР 89-75 № 8; ВР 89-75 № 10; ВР 89-75 № 12.5; ВР 89-75 № 16.
вентилятор ВР 88-72 № 2.5; ВР 88-72 № 3.15; ВР 88-72 № 4; ВР 88-72 № 5; ВР 88-72 № 6.3; ВР 88-72 № 8; ВР 88-72 № 10; ВР 88-72 № 12.5; ВР 88-72 № 16,
вентилятор ВР 80-70 № 2.5; ВР 80-70 № 3.15; ВР 80-70 № 4; ВР 80-70 № 5; ВР 80-70 № 6.3; ВР 80-70 № 8; ВР 80-70 № 10; ВР 80-70 № 12.5; ВР 80-70 № 16
вентилятор ВЦ 4-70 № 2.5; ВЦ 4-70 № 3.15; ВЦ 4-70 № 4; ВЦ 4-70 № 5; ВЦ 4-70 № 6.3; ВЦ 4-70 № 8; ВЦ 4-70 № 10; ВЦ 4-70 № 12.5; ВЦ 4-70 № 16
вентилятор ВЦ 4-76 № 2.5; ВЦ 4-76 № 3.15; ВЦ 4-76 № 4; ВЦ 4-76 № 5; ВЦ 4-76 № 6.3; ВЦ 4-76 № 8; ВЦ 4-76 № 10; ВЦ 4-76 № 12.5; ВЦ 4-76 № 16
Основные технические характеристики
ВЦ 4-75 №16 : технические характеристики
Параметр | Величина |
---|---|
Модель: | ВЦ 4-75 №16 |
Рабочая точка вентилятора: Производительность, м3/ч: | 6460 |
Рабочая точка вентилятора: Давление, Па: | 900 |
Тип электродвигателя: | 4АМУ, 5А |
Диапазон рабочего давления, Па: | 777-990 |
Диапазон производительности, м3/час: | 3544-9160 |
Количество обротов рабочего колеса, об./мин: | 500 |
Макс. температура перемещаемого воздуха, °С: | 80 |
Предел загрязненности, мг/м3: | 100 |
Максимальный КПД, ?max (%): | 6459 |
Масса, кг: | 2125 |
Электродвигатель АИР 200 L6: технические характеристики
Параметр | Величина |
---|---|
Скорость вращения, об./мин: | 1000 |
Класс защиты устройства, IP: | 54 |
Фазность: | 3-фазный |
Напряжение, В: | 220/380 |
кВт: | 30,0 |
Модель: | АИР200L6 |
Тип электродвигателя: | асинхронный |
Вид: | общепромышленный |
Серия двигателя: | АИР |
Габарит (высота оси вращения), мм: | 200 |
Диаметр вала, мм: | 60 |
Частота тока, Гц: | 50 |
n, об./мин: | 975 |
Климатическое исполнение: | У3 |
КПД, %: | 89,8 |
Коэффициент мощности, cos?: | 0,84 |
Потребляемый номинальный ток, Iн (А): | 62 |
Отношение пускового тока к номинальному, Iпуск/ Iн: | 6,5 |
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн: | 2,2 |
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн: | 2,1 |
Масса, кг: | 250 |

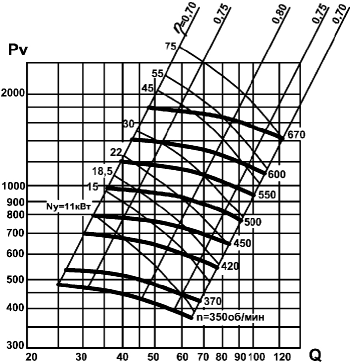

Аэродинамические характеристики
ВЦ 4-75 №16

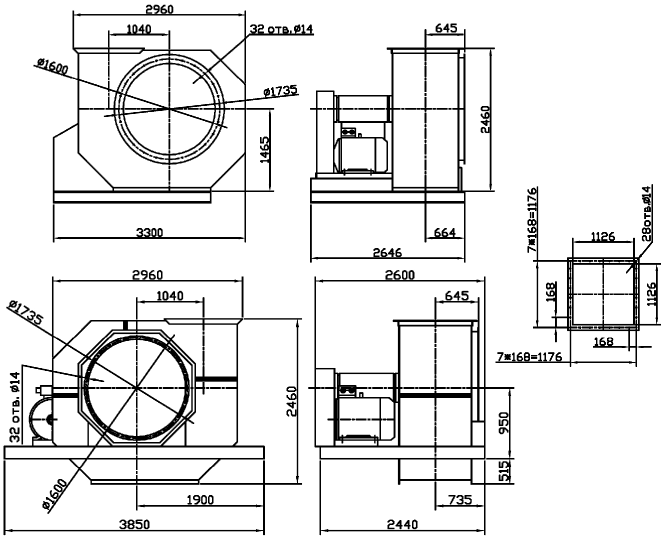

Габаритные и присоединительные размеры
Другие вентиляторы ВЦ 4-75 №16:
Вентилятор / электродвигатель | Рабочая точка вентилятора: Производительность, м3/ч | Рабочая точка вентилятора: Давление, Па | Частота вращения дв., об./мин | Цена, грн. с НДС |
---|---|---|---|---|
ВЦ 4-75 №16 / АИР200M6 (22,0 / 1000) | 5870 | 745 | 1000 | Договорная |
ВЦ 4-75 №16 / АИР200L6 (30,0 / 1000) | 6460 | 900 | 1000 | Договорная |
ВЦ 4-75 №16 / АИР160S6 (11,0 / 1000) | 45100 | 430 | 1000 | Договорная |
ВЦ 4-75 №16 / АИР160M6 (15,0 / 1000) | 47800 | 490 | 1000 | Договорная |
ВЦ 4-75 №16 / АИР180M6 (18,5 / 1000) | 54200 | 630 | 1000 | Договорная |
ВЦ 4-75 №16 / АИР250S6 (45,0 / 1000) | 70700 | 1100 | 1000 | Договорная |
ВЦ 4-75 №16 / АИР250M6 (55,0 / 1000) | 76500 | 1300 | 1000 | Договорная |
ВЦ 4-75 №16 / АИР280S6 (75,0 / 1000) | 86400 | 1650 | 1000 | Договорная |
