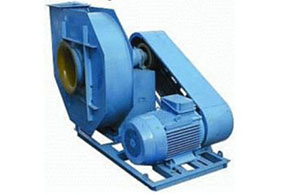

Центробежные вентиляторы (радиальные вентиляторы) высокого давления ВЦ 6-28

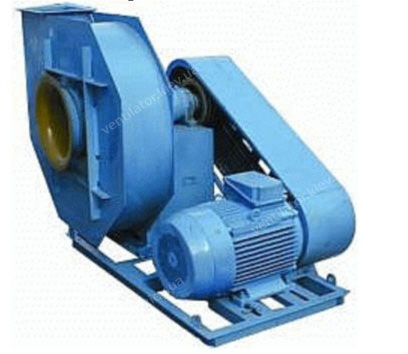

вентиляторы ВЦ 6-28 № 4,0 - 10,0 (вентилятор ВР 120-28) из углеродистой по схеме исполнения № 1, 5
Общие сведения о вентиляторах ВЦ 6-28
Вентиляторы центробежные (радиальные) высокого давления серии ВЦ 6-28 №2,0 – 8,0 (ВР 120-28 №4,0 – 10,0) комплектуются общепромышленными электродвигателями АИР для обычной среды использования .
Вентиляторы изготавливаются из разных материалов: углеродистая сталь, нержавеющая сталь, а также из разнородных материалов.
Радиальные вентиляторы (центробежные) предназначены для подачи воздуха в вагранки, печи, вентиляции зерновых элеваторов и глубоких шахт, а также в установках пневмотранспорта эжекционного типа и установках других технологических систем.
Допускается эксплуатация вентиляторов по 1-й категории при условии предохранения двигателя от атмосферных воздействий
Центробежный (радиальный) вентилятор ВЦ 6-28 №4 – 10 состоит из следующих узлов, которые можно приобрести отдельно:
- рабочее колесо;
- корпус спиральный;
- электродвигатель АИР;
- патрубок входной;
- подшипниковый узел (ходовая часть);
- станина;
- рама;
- клиноременная передача: клиновые ремни, ведущий и ведомый шкивы (в случае исполнения №5);
- салазки с натяжным устройством (в случае исполнения №5);
- ограждение клиноременной передачи (в случае исполнения №5).
Общие сведения о радиальных (центробежных) вентиляторах ВЦ 6-28 №4 – 10
Центробежные (радиальные) вентиляторы ВЦ 6-28:
- высокого давления;
- одностороннего всасывания;
- корпус спиральный поворотный;
- назад загнутые лопатки;
- количество лопаток - 16 шт.;
- направление вращения – правое и левое;
- материал изготовления: углеродистая сталь;
- схемы исполнения:
- № 1 – рабочее колесо на валу двигателя;
- № 5 (клиноременное исполнение) – с использованием клиноременной передачи (клиновые ремни, ведущий и ведомый шкивы);
- вентиляторы изготавливаются в соответствии с с ТУ 21-26-260-81.
Назначение центробежных (радиальных) вентиляторов ВЦ 6-28 №4-10
Центробежный вентилятор высокого давления ВЦ 6-28 предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до +80 С°, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей не более 100 мг/м3. Вентиляторы центробежные (радиальные) высокого давления серии ВЦ 6-28 (ВР 120-28) применяются для эксплуатации в районах с умеренным климатом (У) и изготавливаются по категории размещения 2 и 3 ГОСТ 15150-69.
Область применения центробежных вентиляторов ВЦ 6-28
Центробежные вентиляторы ВР 120-28 применяются:
- в системах кондиционирования воздуха;
- в системах вентиляции;
- для других санитарно-производственных целей.
Центробежный вентилятор ВР 120-28 №4,0-10,0 с общепромышленными двигателями эксплуатируется в условиях умеренного климата, при температуре окружающей среды от -40°C до +40°C. Температура перемещаемой среды не должна превышать 80°C.
Комплектность центробежного вентилятора ВЦ 6-28 № 4,0-10,0
вентилятор радиальный ВЦ 6-28 № 2-8 состоит из таких основных узлов, как: спирального корпуса, рабочего колеса, станины, рамы, асинхронного электродвигателя. Рабочее колесо состоит из переднего и заднего дисков, 16 листовых лопаток и ступицы. Станина вентилятора – сварная. На станине крепятся электродвигатель и кожух.
Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения:
Вид со стороны всасывания
Вид со стороны всасывания
ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) высокого давления серии ВЦ (ВР):
вентилятор ВЦ (ВР) 6-28; ВЦ (ВР) № 4; ВЦ (ВР) № 5; ВЦ (ВР) № 6.3; ВЦ (ВР) № 8; ВЦ (ВР) № 10.
вентилятор ВР 120-28 № 4; ВР 120-28 № 5; ВР 120-28 № 6.3; ВР 120-28 № 8; ВР 120-28 № 10.
Основные технические характеристики вентиляторов ВЦ 6-28
ВЦ 6-28 №4 исполнение №1
|
|||||||||||||||||||||||||||||||||||
ВЦ 6-28 №5 исполнение №5
|
|||||||||||||||||||||||||||||||||||
ВЦ 6-28 №5 исполнение №1
|
|||||||||||||||||||||||||||||||||||
ВЦ 6-28 №6,3 исполнение №1
|
|||||||||||||||||||||||||||||||||||
ВЦ 6-28 №6,3 исполнение №5
|
|||||||||||||||||||||||||||||||||||
ВЦ 6-28 №8 исполнение №1
|
|||||||||||||||||||||||||||||||||||
ВЦ 6-28 №8 исполнение №5
| |||||||||||||||||||||||||||||||||||
ВЦ 6-28 №10 исполнение №1
| |||||||||||||||||||||||||||||||||||
ВЦ 6-28 №10 исполнение №5
|
Аэродинамические характеристики вентиляторов ВЦ 6-28

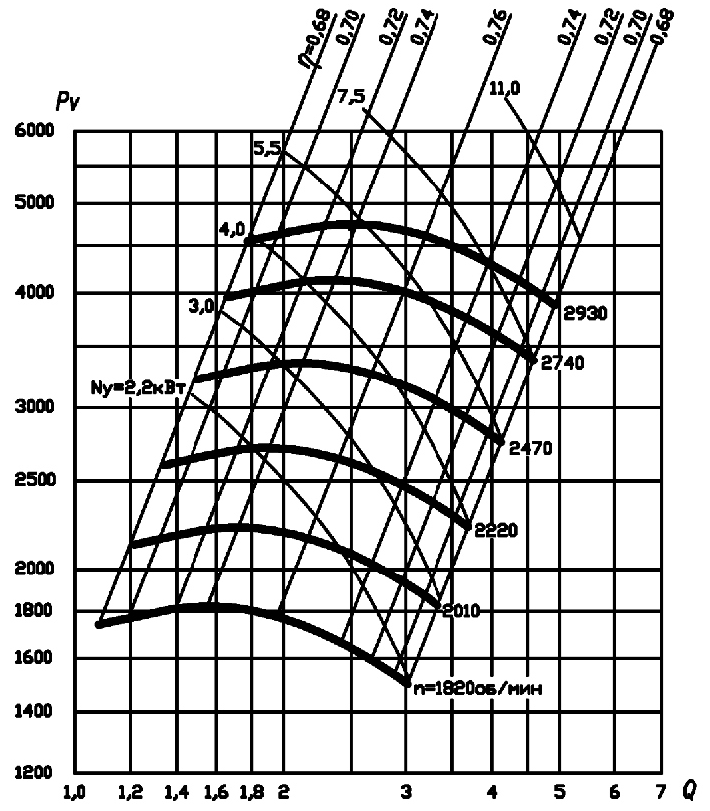

ВЦ 6-28 №5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Pv | - полное давление, Па; |
Q | - производительность, тыс. м3/ч; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

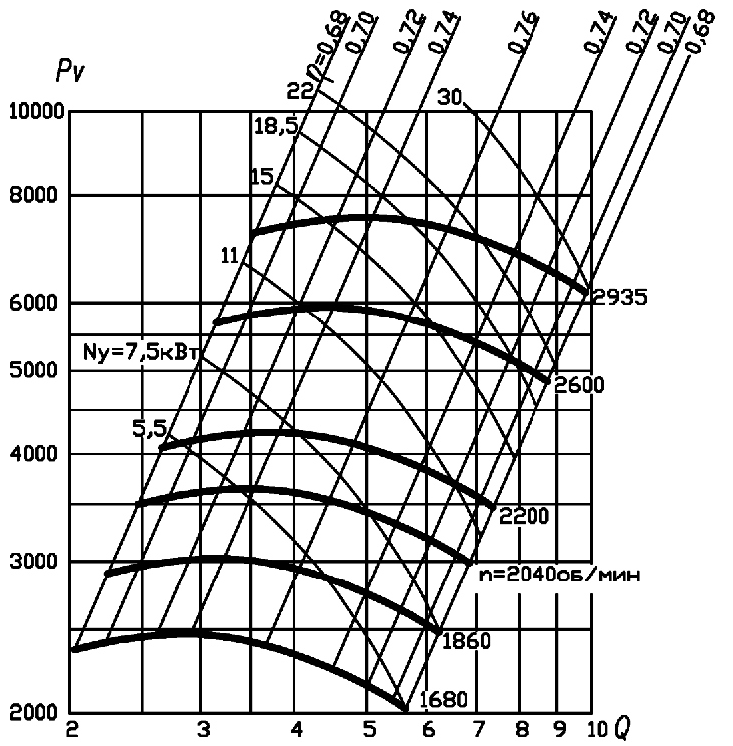

ВЦ 6-28 №6,3
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Pv | - полное давление, Па; |
Q | - производительность, тыс. м3/ч; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

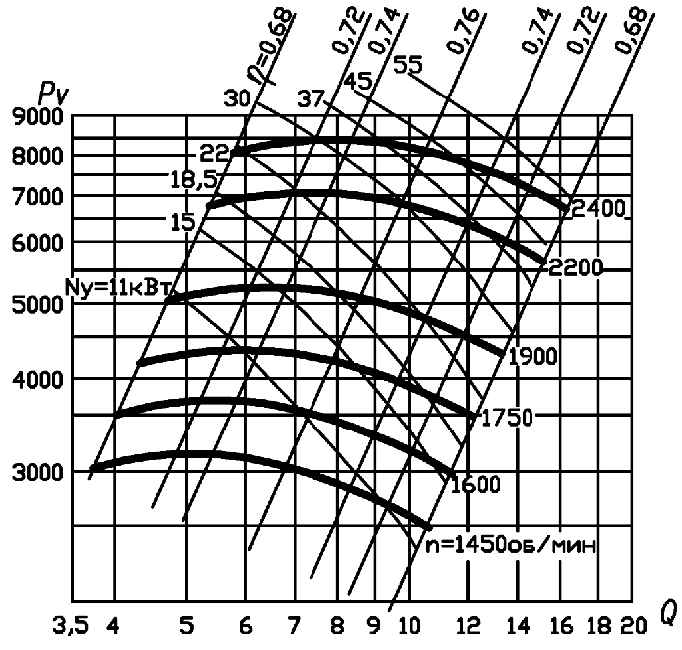

ВЦ 6-28 №8
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Pv | - полное давление, Па; |
Q | - производительность, тыс. м3/ч; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

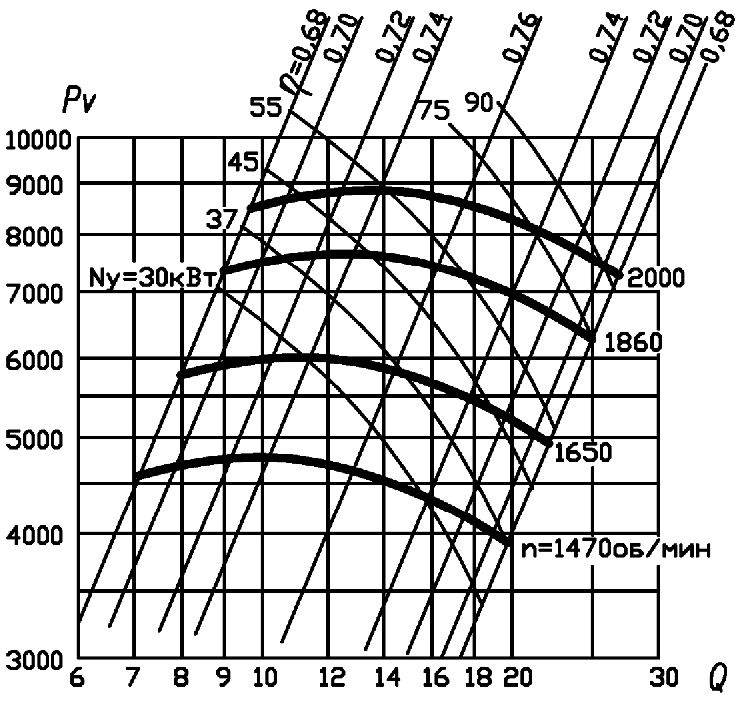

ВЦ 6-28 №10

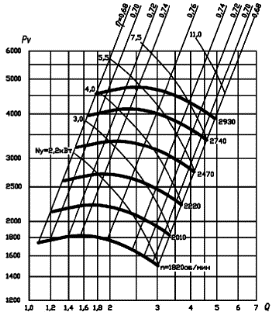

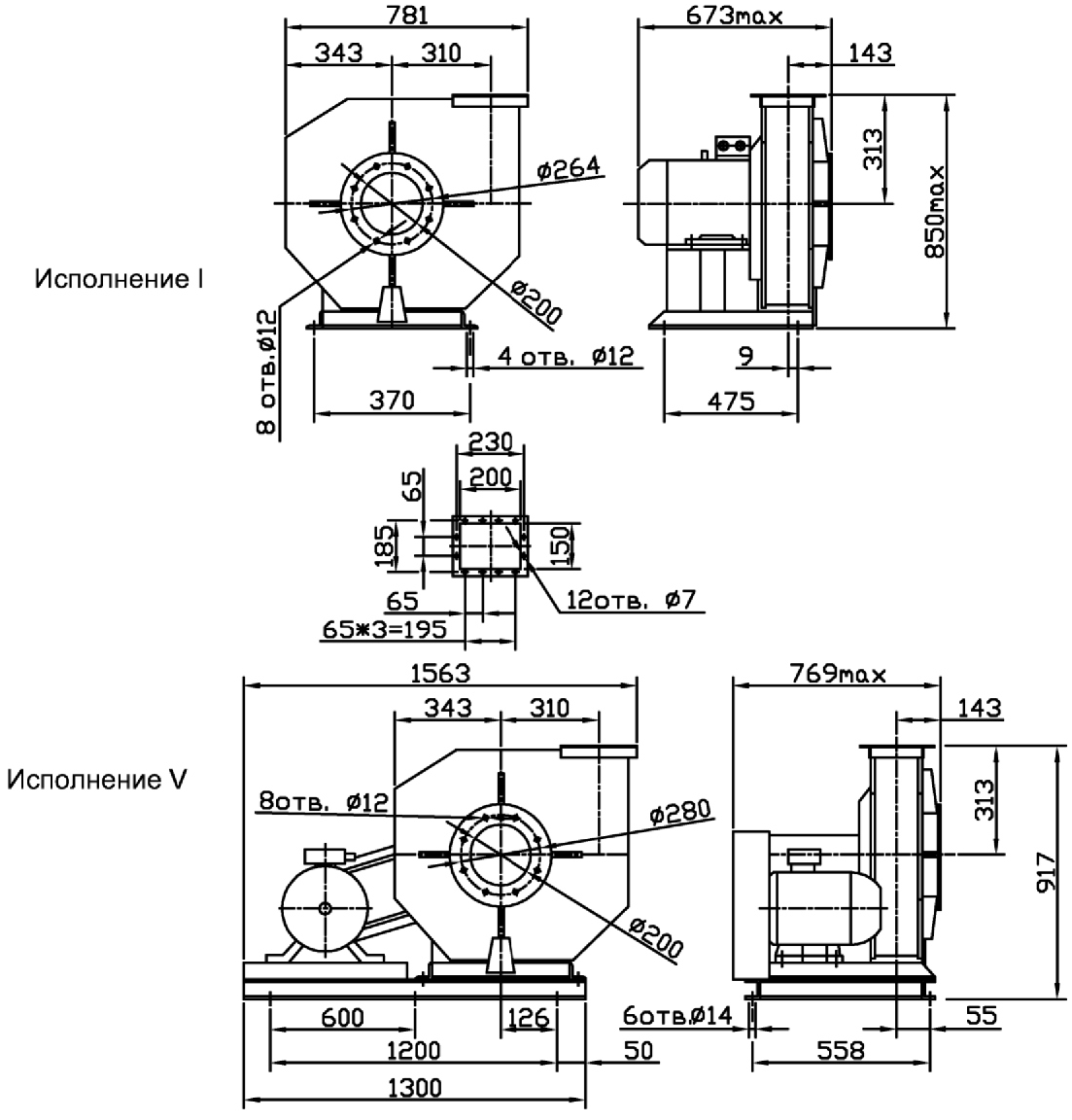

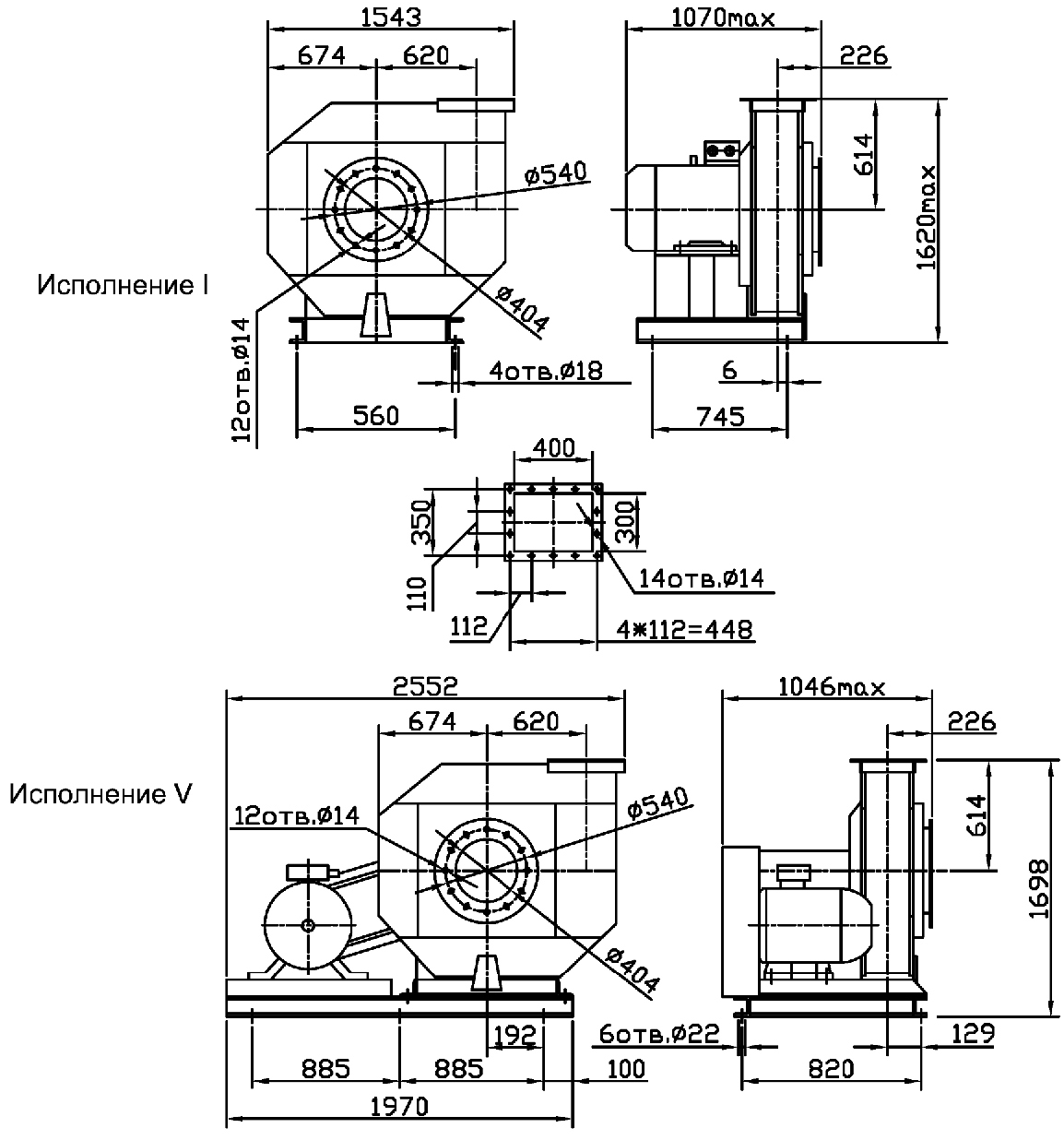

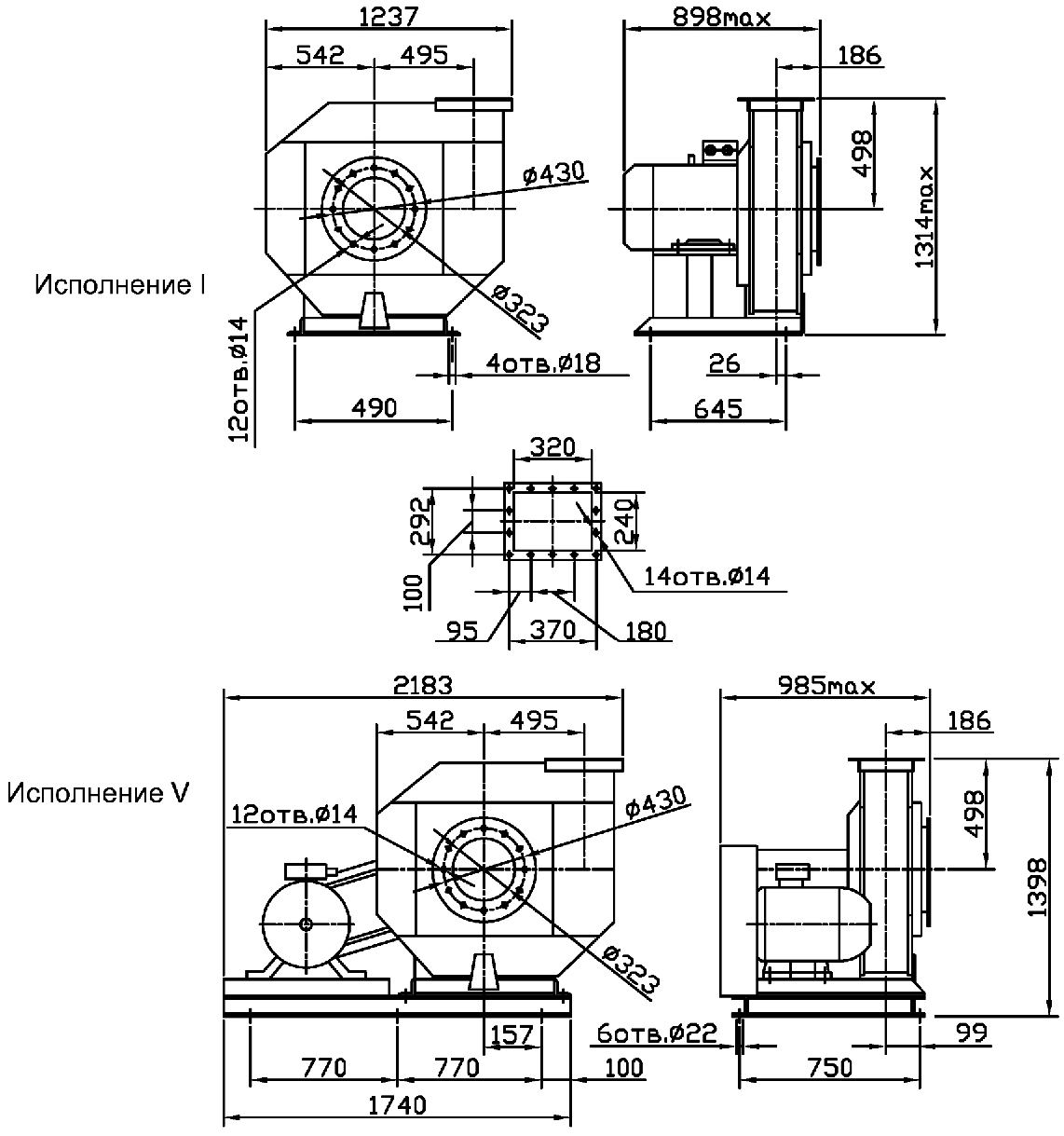

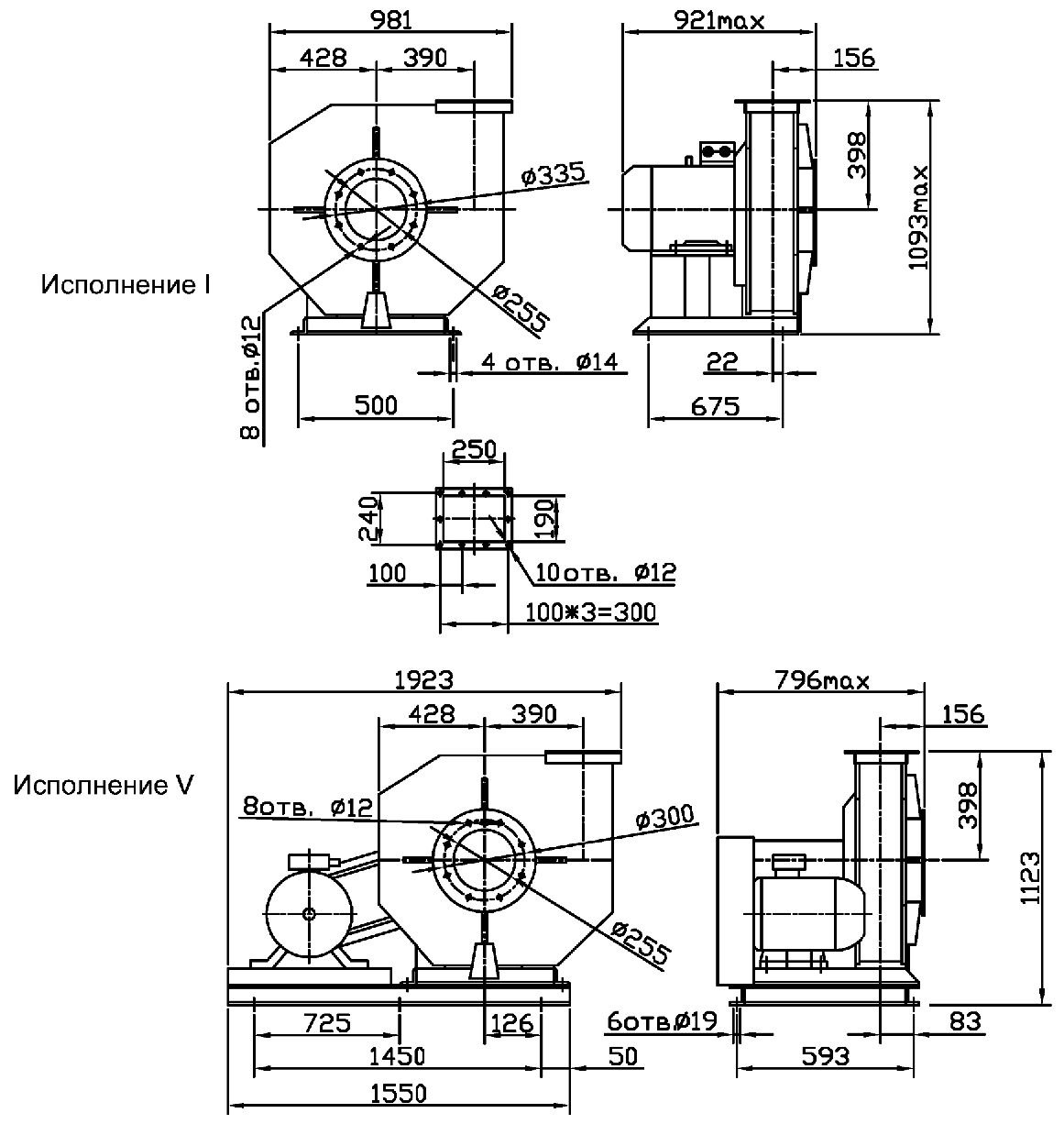

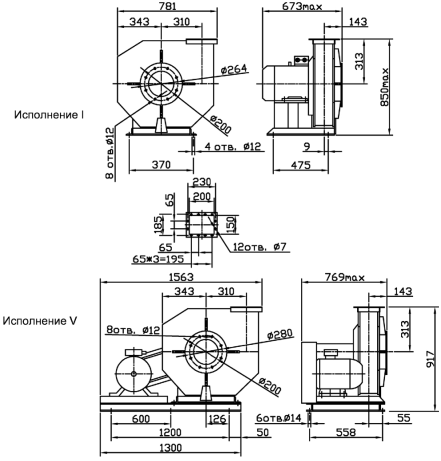

Габаритные и присоединительные размеры центробежных вентиляторов (радиальных вентиляторов) высокого давления ВЦ 6-28
Купить промышленные вентиляторы на сайте ventilator.ua»
↑ Центробежные вентиляторы (радиальные вентиляторы) высокого давления: ВЦ 6-28
