Центробежные вентиляторы горячего дутья ВД
Общие сведения о тягодутьевых вентиляторах ВД
Центробежные вентиляторы горячего дутья одностороннего всасывания ВД применяются для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных промышленных котельных установок. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1-25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5-16 Гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

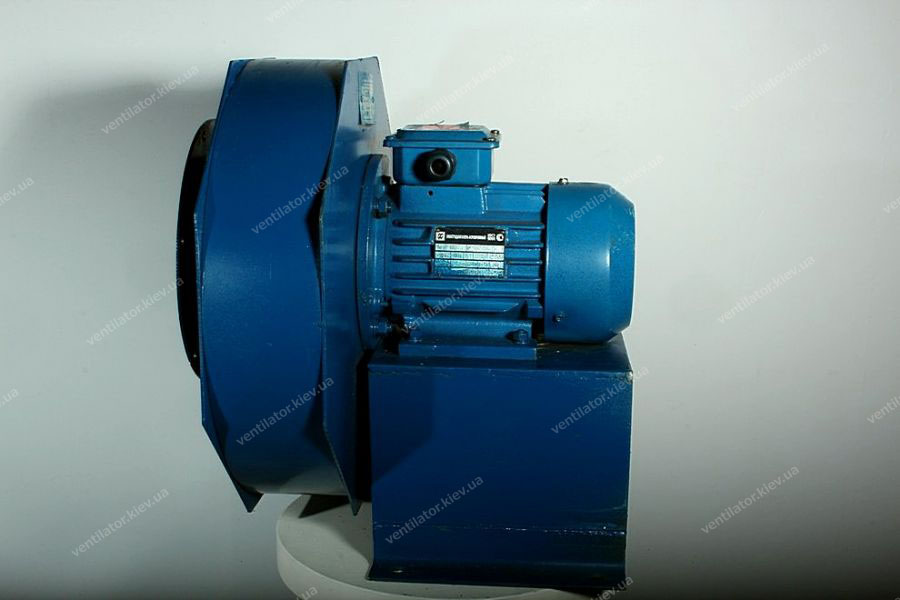

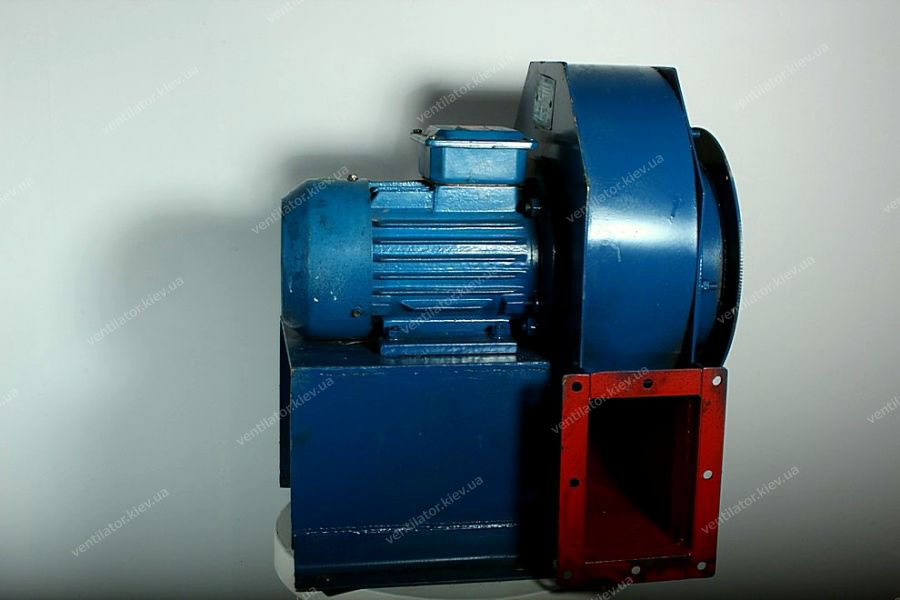

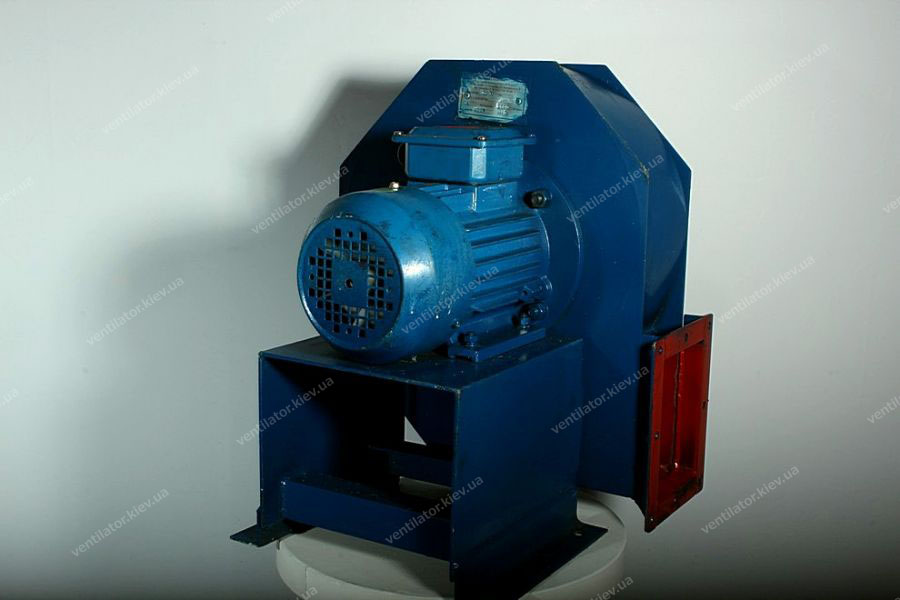

Центробежный (радиальный) вентилятор горячего дутья ВД состоит из следующих узлов:
- рабочего колеса,
- спирального корпуса,
- всасывающий патрубок,
- электродвигатель,
- привод,
- рама (опора).
Общие сведения о радиальных (центробежных) вентиляторах ВД
Центробежные (радиальные) вентиляторы ВД:
- Среднего и высокого давления
- Одностороннего всасывания
- Вперёд загнутые лопатки
- Количество лопаток - 32
- Направление вращения - правое и левое.
Назначение центробежных (радиальных) вентиляторов ВД
вентилятор серии ВД предназначены для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных промышленных котельных установок.
Центробежные дутьевые вентиляторы ВД предназначены для перемещения у воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -30°С до +200°С, запыленностью до 0,1 г/м3, не содержащих липких, волокнистых и абразивных включений. Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 1,2,3,4 ГОСТ 15150-69).
Применение центробежного вентилятора горячего дутья ВД
Вентиляторы горячего дутья ВД используются как дымосос на больших котлах со стабильной тягой. К вентилятору сразу может быть изготовлен специальный лопастной направляющий аппарат, благодаря которому можно регулировать расход и давление воздуха.

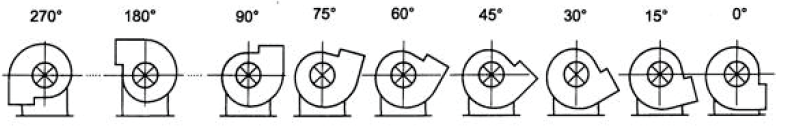

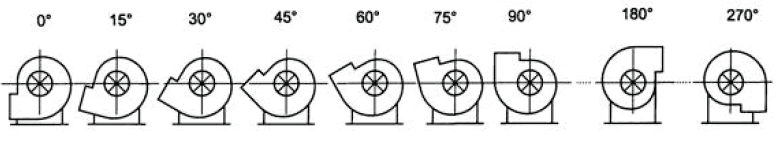

Углы разворота корпуса вентиляторов ВГД, ВГДН:
Правого вращения (со стороны электродвигателя)
Левого вращения (со стороны электродвигателя)
ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) горячего дутья ВД:
вентилятор ВД.
Основные технические характеристики вентиляторов ВД
ВД-2,7 |
465-1490 |
830-1185 |
1,5-2,2 |
1500-3000 |
Договорная |
ВД-3,5 |
2650 |
2200-3700 |
3-5,5 |
1500-3000 |
Договорная |
ВД-13,5 |
4570-5060 |
45000-60000 |
90-160 |
750-1000 |
Договорная |
ВД-15,5 |
6040-6680 |
50000-129000 |
160-315 |
750-1000 |
Договорная |
ВД-20 |
9350 |
180000 |
315 |
750 |
Договорная |
ВД-18 |
4710-8350 |
97000-128000 |
315-630 |
750-1000 |
Договорная |
ВД-17,5 |
16000 |
78000 |
500 |
1500 |
Договорная |
|
Аэродинамические характеристики вентиляторов ВД

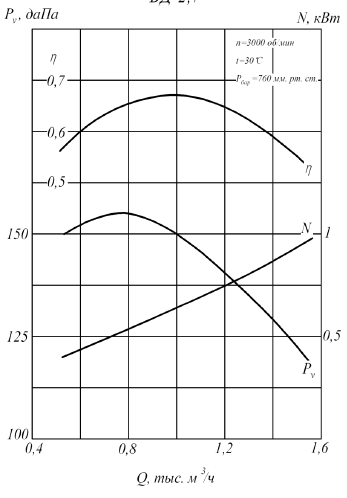

ВД-2,7
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |

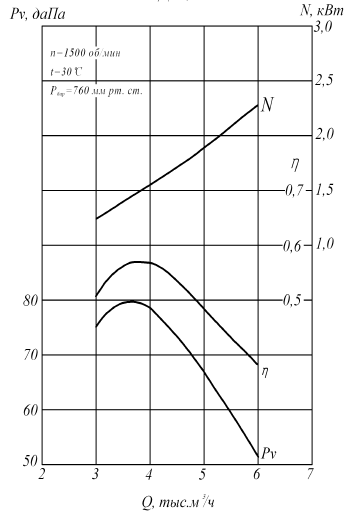

ВД-3,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |

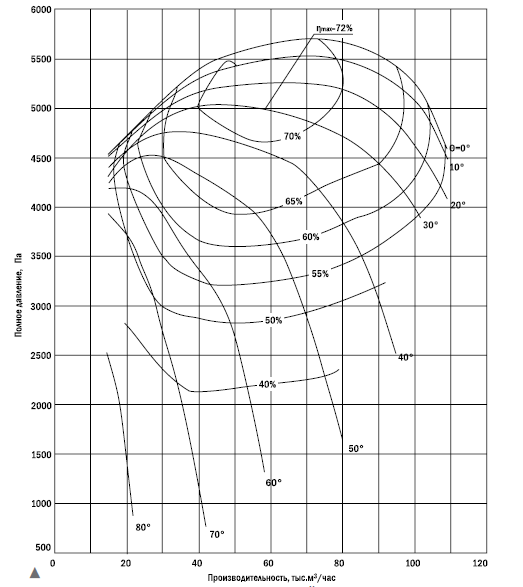

ВД-13,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

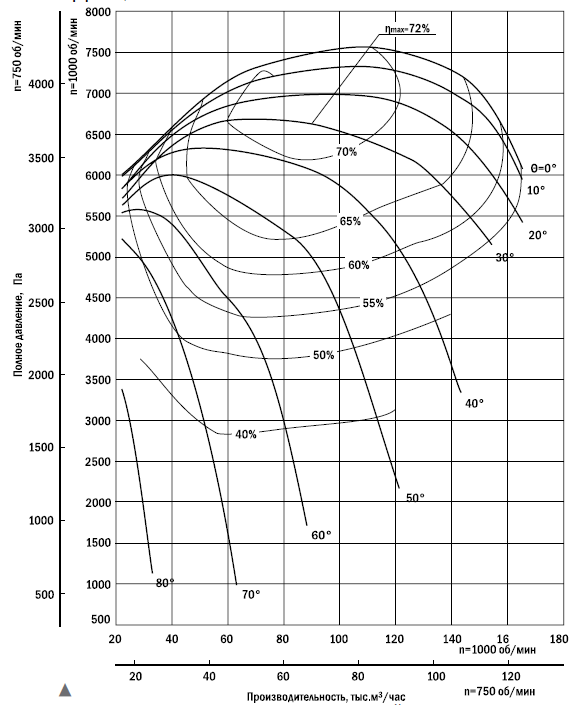

ВД-15,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

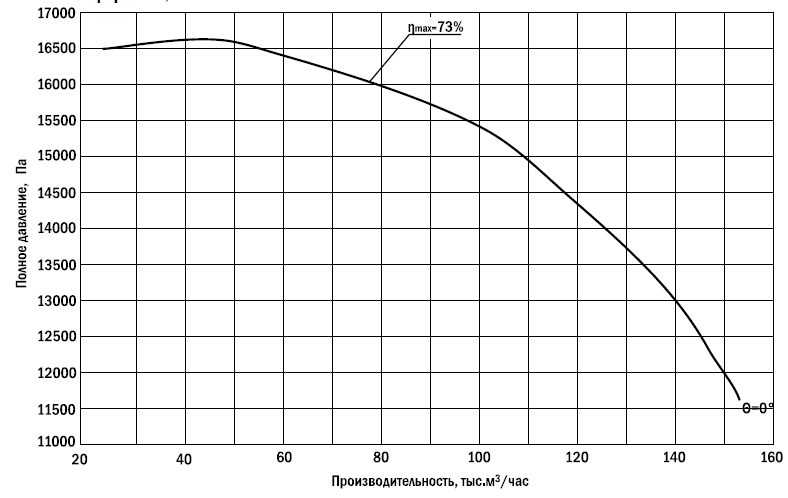

ВД-17,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
ηmax |
- КПД |

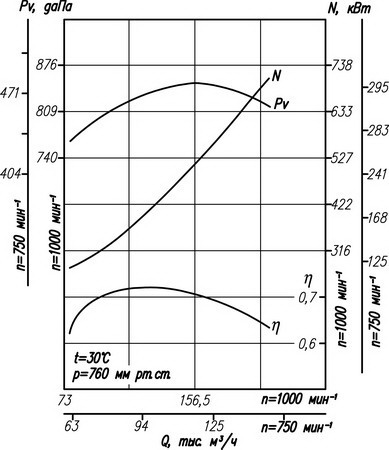

ВД-18
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |

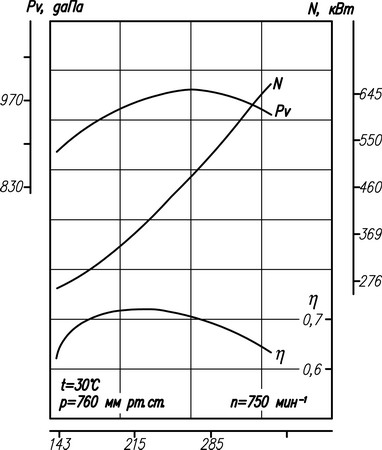

ВД-20
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ |
Q |
- Производительность, тыс. м3/ч |
Pv |
- Полное давление, даПа |
Габаритные и присоединительные размеры центробежных вентиляторов горячего дутья ВД
ВД-2,7
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВД-2,7 |
320 |
198 |
518 |
417 |
140 |
625 |
162 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВД-2,7 |
205 |
162 |
175 |
175 |
52 |
41 |
8 |
8 |
4 |
4 |
7 |
9 |
252 |
280 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
ВД-2,7 |
4 |
12 |
300 |
265 |
200 |
ВД-3,5
<
Модель |
Габаритные размеры, мм |
h |
H |
H1 |
B |
I |
Lmax |
A |
ВД-3,5 |
450 |
248 |
787 |
560 |
119 |
530 |
212 |
Модель |
Присоединительные размеры, мм |
A1 |
A2 |
a1 |
a2 |
t1 |
t2 |
N |
N1 |
n1 |
n2 |
K |
K1 |
D |
D1 |
ВД-3,5 |
232 |
186 |
205 |
132 |
58 |
46 |
8 |
6 |
4 |
4 |
9 |
7 |
282 |
355 |
Модель |
Крепёжные размеры, мм |
N2 |
K2 |
C |
C1 |
C2 |
ВД-3,5 |
4 |
12 |
185 |
166 |
302 |
ВД-13,5
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
L |
L1 |
ВД-13,5 |
2390 |
821 |
1350 |
2145 |
945 |
1200 |
626 |
2330 |
777 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
b |
b1 |
d |
d1 |
n |
n1 |
s |
s1 |
ВД-13,5 |
510 |
590 |
788 |
880 |
1100 |
1176 |
18 |
16 |
14 |
14 |
Модель |
Установочные размеры, мм |
c |
c1 |
c2 |
c3 |
f |
f1 |
f2 |
ВД-13,5 |
620 |
620 |
380 |
670 |
650 |
650 |
890 |
ВД-15,5
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
L |
L1 |
ВД-15,5 |
2725 |
940 |
1550 |
2385 |
1085 |
1500 |
626 |
2411 |
816 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
b |
b1 |
d |
d1 |
n |
n1 |
s |
s1 |
ВД-15,5 |
580 |
662 |
907 |
1000 |
1100 |
1176 |
26 |
16 |
15 |
14 |
Модель |
Установочные размеры, мм |
c |
c1 |
c2 |
c3 |
f |
f1 |
f2 |
ВД-15,5 |
692 |
692 |
290 |
670 |
650 |
650 |
890 |

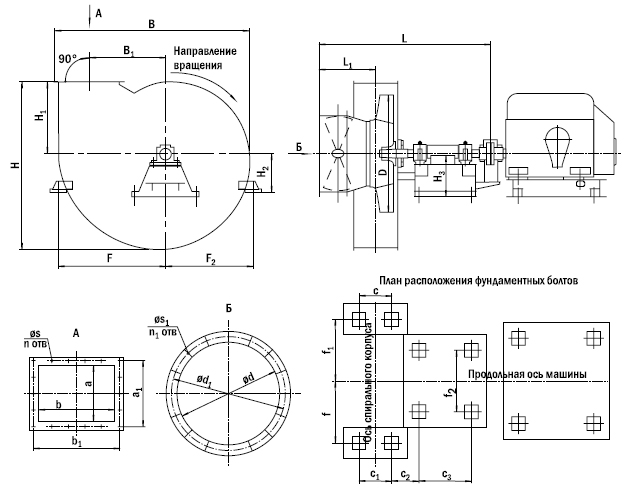

ВД-17,5
Модель |
Габаритные размеры, мм |
B |
B1 |
D |
H |
H1 |
H2 |
H3 |
L |
L1 |
ВД-17,5 |
2720 |
1167 |
1770 |
3241 |
1085 |
1650 |
626 |
2353 |
826 |
Модель |
Присоединительные размеры, мм |
a |
a1 |
b |
b1 |
d |
d1 |
n |
n1 |
s |
s1 |
ВД-17,5 |
338 |
432 |
896 |
990 |
830 |
875 |
18 |
16 |
14 |
14 |
Модель |
Установочные размеры, мм |
c |
c1 |
c2 |
c3 |
f |
f1 |
f2 |
ВД-17,5 |
440 |
440 |
356 |
670 |
650 |
650 |
890 |

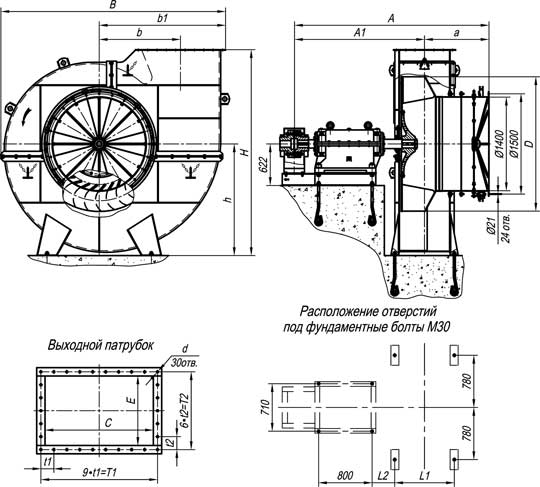

ВД-18
Модель |
Габаритные, присоединительные, установочные размеры мм |
A |
A1 |
a |
B |
b |
b1 |
D |
d |
H |
h |
E |
C |
L1 |
L2 |
t1 |
t2 |
T1 |
T2 |
ВД-18 |
3109 |
1909 |
980 |
3100 |
1093,5 |
1768 |
1800 |
18,5 |
2780 |
1510 |
675 |
1053 |
817 |
340 |
130 |
130 |
780 |
1170 |
ВД-20
Модель |
Габаритные, присоединительные, установочные размеры мм |
A |
A1 |
a |
B |
b |
b1 |
D |
d |
H |
h |
E |
C |
L1 |
L2 |
t1 |
t2 |
T1 |
T2 |
ВД-20 |
3128 |
1944 |
964 |
3418 |
1215 |
1948 |
2000 |
21,5 |
3080 |
1670 |
750 |
1170 |
892 |
338 |
140 |
140 |
840 |
1260 |
↑ Центробежные вентиляторы (радиальные вентиляторы) горячего дутья: ВД
