Центробежный вентилятор горячего дутья ВГД-15,5

Центробежный вентилятор горячего дутья

Вентилятор центробежный горячего дутья ВГД-15,5. Мощность двигателя: 37-200 кВт; Частота вращения двигателя: 1000 об./мин; Производительность: 90000 м3/час; Полное давление: 2940 Па.

Цена с НДС
Договорная

Общие сведения

Вентилятор центробежный горячего дутья одностороннего всасывания ВГД-15,5

Центробежные вентиляторы горячего дутья одностороннего всасывания ВГД-15,5 применяются для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха). Допускается применение вентиляторов в различных технологических установках для перемещения чистого воздуха и неагрессивных незапыленных газов с температурой 400°С.

Общие сведения о центробежных вентиляторах ВГД-15,5:

  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Вперёд загнутые лопатки
  • Количество лопаток -16
  • Направление вращения - правое и левое.

Сфера применения пылевых вентиляторов ВГД-15,5:

  • для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха);
  • в пылеугольные и газомазутные котлах с уравновешенной тягой различной паропроизводительности;
  • в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха и неагрессивных незапыленных сред с температурой 200...400° С.

Применение вентиляторов в системах аспирации, вентиляции, сушки, обдувки, охлаждения и других не допускаются.

Конструкция вентиляторов горячего дутья ВГД, ВГДН

Конструкция вентиляторов горячего дутья выполнена по типу дутьевых вентиляторов типа ВД.

Вентилятор состоит из следующих основных узлов: рабочего колеса, спирального корпуса, ходовой части, осевого направляющего аппарата, рам под ходовую часть и приводного электродвигателя с рамой.

Принимая во внимание повышенную температуру перекачиваемого газа воздушной смеси, крыльчатка рабочего колеса, входной патрубок и направляющий аппарат производится из низкоуглеродистой молибденовой стали типа 12 Х18 Н9Т или 12Х М.

Предусмотрена система охлаждения вала ходовой части.

Условия эксплуатации вентиляторов горячего дутья ВГД-15,5:

Вентиляторы горячего дутья ВГД-15,5 предназначены для долговременной работы на открытом воздухе и в помещении (вне здания под защитой от атмосферных осадков) в условиях умеренного климата (исполнение У, категория размещения 2). Разрешается температура окружающей среды не ниже -30°С. Предельная температура воздуха перед вентагрегатом не должна превышать 400°С.

Углы разворота корпуса вентиляторов ВГД-15,5

    Правого вращения (со стороны электродвигателя)

Углы разворота корпуса вентиляторов ВГД, ВГДН







    Левого вращения (со стороны электродвигателя)

Углы разворота корпуса вентиляторов ВГД, ВГДН







Основные технические характеристики

ВГД-15,5: технические характеристики

Параметр Величина
Модель: ВГД-15,5
Тип электродвигателя: АИР
Полное давление, Па: 2940
Производи­тельность, м3/час: 90000
Мощность двигателя, кВт: 37-200
Частота вращения двигателя, об./мин: 1000
Климатическое исполнение: У2
Макс. температура перемещаемой среды, °С: 400
Максимальный КПД, ?max (%): 72
Масса, кг: 2470

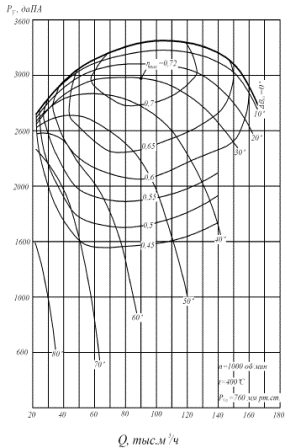

Аэродинамические характеристики

ВГД-15,5

Центробежный вентилятор ВГД-15,5: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа

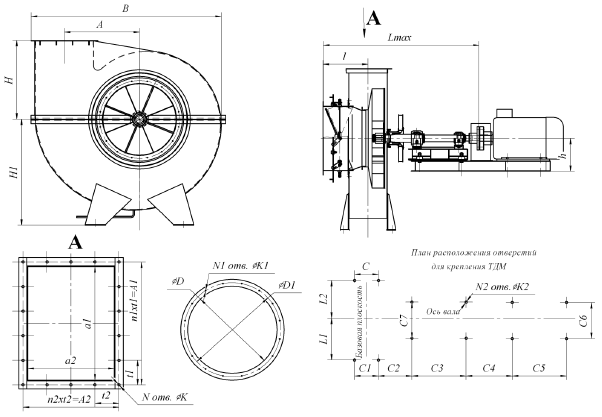

Габаритные и присоединительные размеры

ВГД-15,5

Центробежный вентилятор ВГД-15,5: габаритные и присоединительные размеры

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель Габаритные размеры, мм
h H H1 B I Lmax A
ВГД-15,5 601 1085 2385 2725 816 2511 940

Модель Присоединительные размеры, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВГД-15,5 1000 662 907 580 125 132 26 16 7 6 15 15 1100 1176

Другие вентиляторы ВГД, ВГДН:

ВентиляторПолное давление, ПаПроизводи­тельность, м3/часМощность двигателя, кВтЧастота вращения двигателя, об./мин Цена,
грн. с НДС
ВГД-15,5 2940 90000 37-200 1000 Договорная
ВГД-20 2906 154000 75 750 Договорная
ВГДН-15 1755-3950 51700-77600 75-315 1000-1500 Договорная
ВГД-15 3950 78000 75-315 1000-1500 Договорная
ВГД-13,5 2250 59800 110-200 1000 Договорная
ВГДН-17 2227-5010 75300-113000 132-400 1000-1500 Договорная
ВГДН-19 2628 105000 200-250 1000 Договорная
ВГДН-21 3217 142000 400 1000 Договорная
