Центробежный вентилятор горячего дутья ВГДН-15

Центробежный вентилятор горячего дутья

Вентилятор центробежный горячего дутья ВГДН-15. Мощность двигателя: 75-315 кВт; Частота вращения двигателя: 1000-1500 об./мин; Производительность: 51700-77600 м3/час; Полное давление: 1755-3950 Па.

Цена с НДС
Договорная

Общие сведения

Вентилятор центробежный горячего дутья одностороннего всасывания ВГДН-15

Центробежные вентиляторы горячего дутья одностороннего всасывания ВГДН-15 применяются для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха). Допускается применение вентиляторов в различных технологических установках для перемещения чистого воздуха и неагрессивных незапыленных газов с температурой 400°С.

Общие сведения о центробежных вентиляторах ВГДН-15:

  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Вперёд загнутые лопатки
  • Количество лопаток -16
  • Направление вращения - правое и левое.

Сфера применения пылевых вентиляторов ВГДН-15:

  • для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха);
  • в пылеугольные и газомазутные котлах с уравновешенной тягой различной паропроизводительности;
  • в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха и неагрессивных незапыленных сред с температурой 200...400° С.

Применение вентиляторов в системах аспирации, вентиляции, сушки, обдувки, охлаждения и других не допускаются.

Конструкция вентиляторов горячего дутья ВГД, ВГДН

Конструкция вентиляторов горячего дутья выполнена по типу дутьевых вентиляторов типа ВД.

Вентилятор состоит из следующих основных узлов: рабочего колеса, спирального корпуса, ходовой части, осевого направляющего аппарата, рам под ходовую часть и приводного электродвигателя с рамой.

Принимая во внимание повышенную температуру перекачиваемого газа воздушной смеси, крыльчатка рабочего колеса, входной патрубок и направляющий аппарат производится из низкоуглеродистой молибденовой стали типа 12 Х18 Н9Т или 12Х М.

Предусмотрена система охлаждения вала ходовой части.

Условия эксплуатации вентиляторов горячего дутья ВГДН-15:

Вентиляторы горячего дутья ВГДН-15 предназначены для долговременной работы на открытом воздухе и в помещении (вне здания под защитой от атмосферных осадков) в условиях умеренного климата (исполнение У, категория размещения 2). Разрешается температура окружающей среды не ниже -30°С. Предельная температура воздуха перед вентагрегатом не должна превышать 400°С.

Углы разворота корпуса вентиляторов ВГДН-15

    Правого вращения (со стороны электродвигателя)

Углы разворота корпуса вентиляторов ВГД, ВГДН







    Левого вращения (со стороны электродвигателя)

Углы разворота корпуса вентиляторов ВГД, ВГДН







Основные технические характеристики

ВГДН-15: технические характеристики

Параметр Величина
Модель: ВГДН-15
Тип электродвигателя: ДАЗО, 5АМ
Напряжение, В: 380/660, 6000
Полное давление, Па: 1755-3950
Производи­тельность, м3/час: 51700-77600
Мощность двигателя, кВт: 75-315
Частота вращения двигателя, об./мин: 1000-1500
Климатическое исполнение: У2
Макс. температура перемещаемой среды, °С: 400
Максимальный КПД, ?max (%): 85
Масса, кг: 2940

Аэродинамические характеристики

ВГДН-15

Центробежный вентилятор ВГДН-15: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа

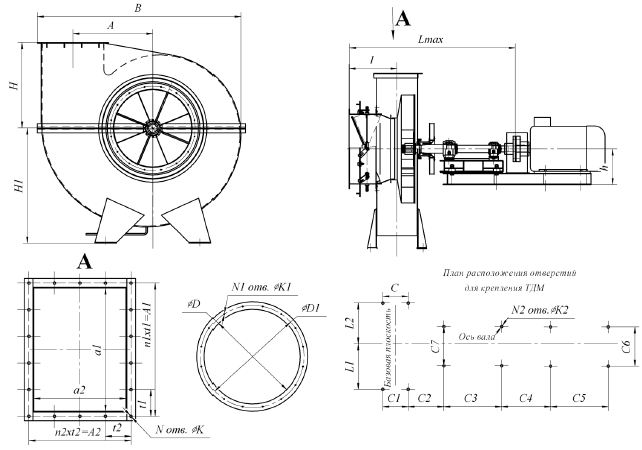

Габаритные и присоединительные размеры

ВГДН-15

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель Габаритные размеры, мм
h H H1 B I Lmax A
ВГДН-15 626 950 2300 2640 752 2510 975

Модель Присоединительные размеры, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВГДН-15 842 640 750 560 168 160 18 16 5 4 19 19 970 1070

Модель Крепёжные размеры, мм
N2 K2 C C1 C2 C3 C7 L1 L2
ВГДН-15 12 24 450 450 579 670 890 1517 1762

Другие вентиляторы ВГД, ВГДН:

ВентиляторПолное давление, ПаПроизводи­тельность, м3/часМощность двигателя, кВтЧастота вращения двигателя, об./мин Цена,
грн. с НДС
ВГД-15,5 2940 90000 37-200 1000 Договорная
ВГД-20 2906 154000 75 750 Договорная
ВГДН-15 1755-3950 51700-77600 75-315 1000-1500 Договорная
ВГД-15 3950 78000 75-315 1000-1500 Договорная
ВГД-13,5 2250 59800 110-200 1000 Договорная
ВГДН-17 2227-5010 75300-113000 132-400 1000-1500 Договорная
ВГДН-19 2628 105000 200-250 1000 Договорная
ВГДН-21 3217 142000 400 1000 Договорная
