вентиляторы ВКР № 4 - 12,5 из углеродистой и нержавающей стали, а также из разнородных металлов

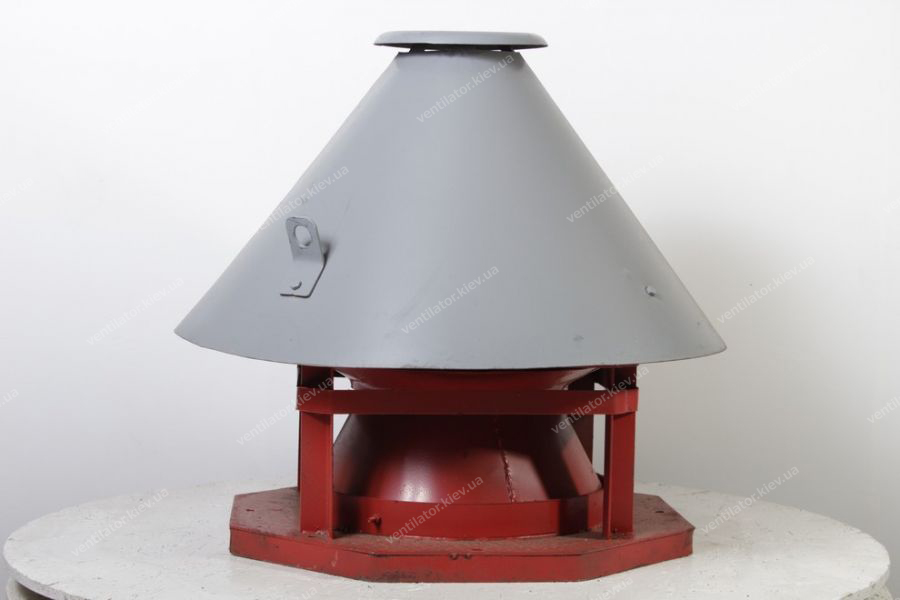

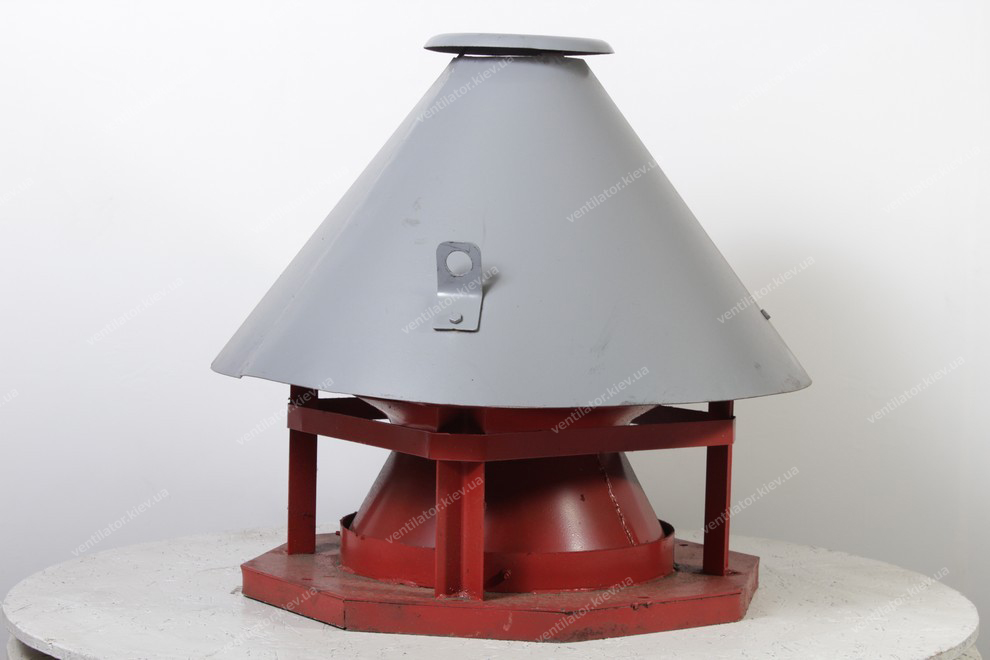

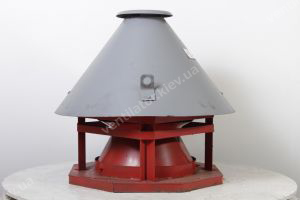

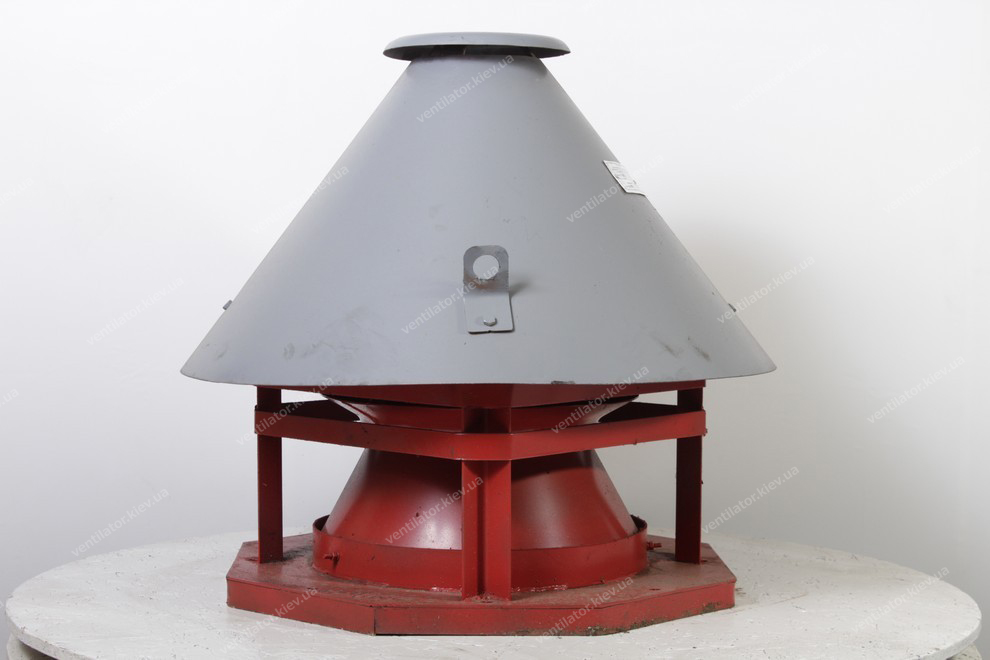

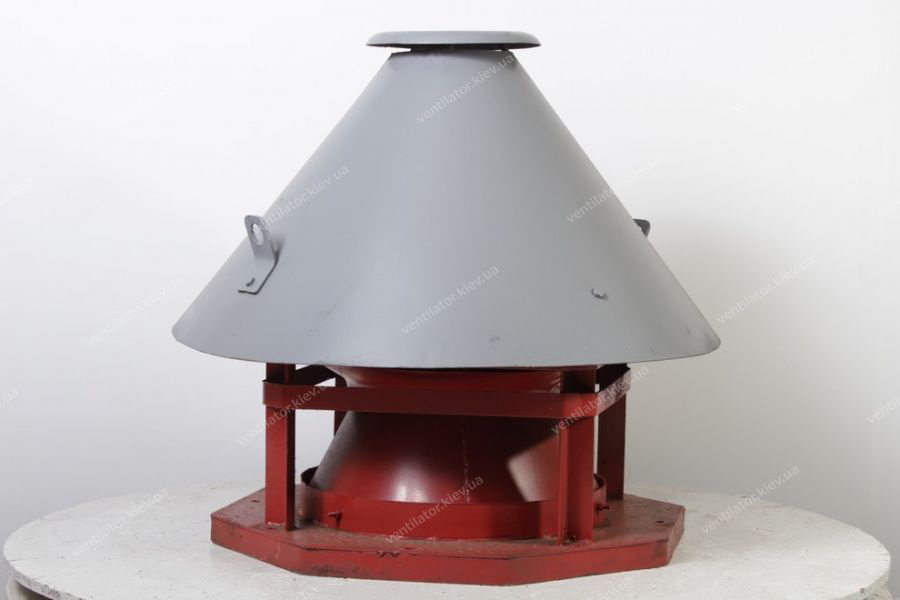

Общие сведения о вентиляторах ВКР
Вентиляторы крышные радиальные давления серии ВКР №4 – 12,5 комплектуются общепромышленными электродвигателями АИР для обычной среды использования и взрывозащищенными электродвигателями АИММ, 4ВР, 3ВР для использования во взрывоопасной среде.
Вентиляторы изготавливаются из разных материалов: углеродистая сталь, нержавеющая сталь, а также из разнородных материалов (например, корпус из алюминия, рабочее колесо из углеродистой стали либо наоборот).
Крышные вентиляторы применяются для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой до 50°С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистой пыли в условиях умеренного климата (У) 1-й категории размещения по ГОСТ 15150.
Вентилятор крышный радиальный ВКР №4 - 12,5 состоит из следующих узлов, которые можно приобрести отдельно:
- вентилятор ВКР №4 - 12,5 без электродвигателя;
- рабочее колесо вентилятора ВКР №4 – 12,5;
- электродвигатель серии АИР, АИММ, 4ВР, 3ВР под вентилятор ВКР №4 – 12,5.
Общие сведения об осевых вентиляторах ВКР №4-12,5
Крышные вентиляторы ВКР:
- одностороннего всасывания;
- назад загнутые лопатки;
- количество лопаток 12;
- укомплектован электродвигателем;
- вентиляторы изготавливаются в соответствии с ГОСТ 30122-94.
Назначение крышных вентиляторов ВКР №4-12,5
вентилятор серии ВКР применяется в системах воздушного отопления, приточной и вытяжной вентиляции, в различных технологических установках, если требования, предъявляемые к вентиляторам, соответствуют требованиям действующих стандартов.
ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов осевых среднего давления серии В:
вентилятор ВКР; В № 6.3; В № 8; В № 10; В № 12.5.
вентилятор ВКР № 6.3; ВКР № 8; ВКР № 10; ВКР № 12.5.
Основные технические характеристики вентиляторов ВКР

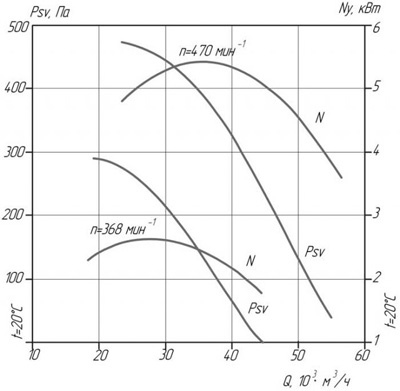

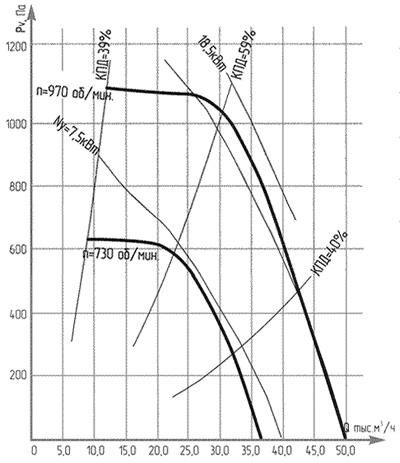

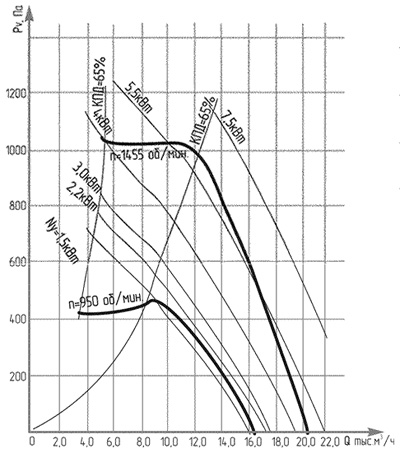

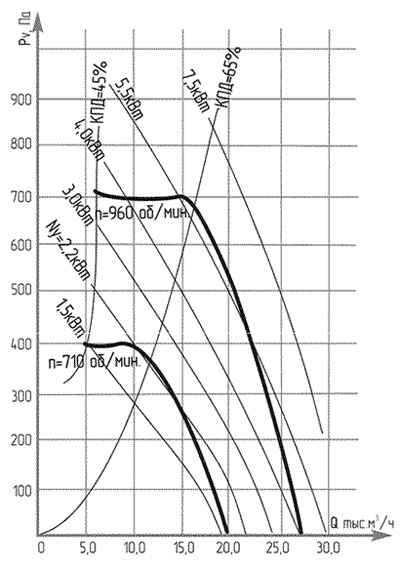

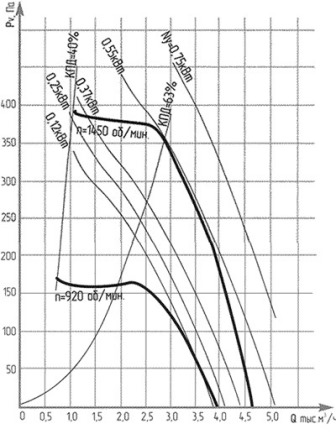

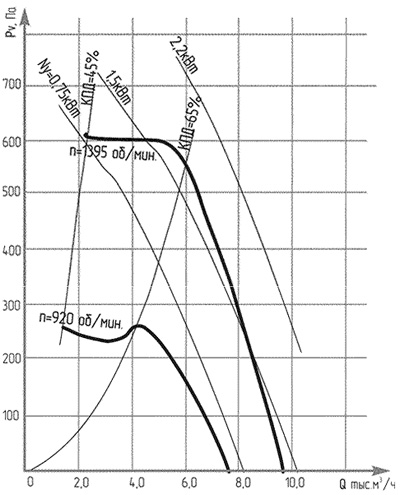

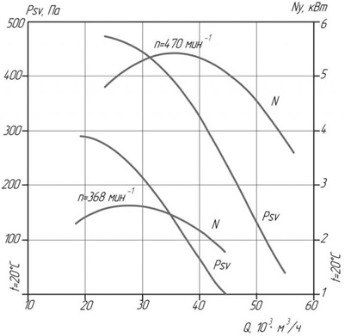

Аэродинамические характеристики вентиляторов ВКР
ВКР №4
ВКР №5
ВКР №6,3
ВКР №8
ВКР №10
ВКР №12,5

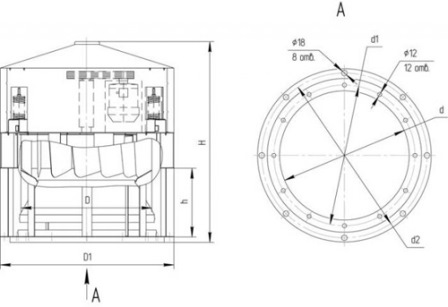

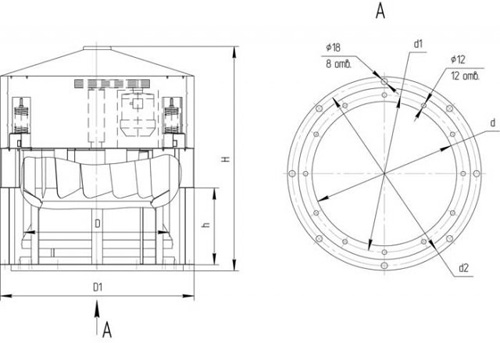

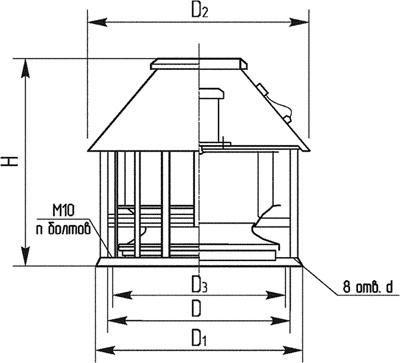

Габаритные и присоединительные размеры осевых вентиляторов среднего давления ВКР
ВКР №4
Модель |
Габаритные размеры, мм |
D |
D1 |
D2 |
D3 |
H |
n |
d |
ВКР №4 |
772 |
860 |
645 |
435 |
669 |
6 |
14 |
ВКР №5
Модель |
Габаритные размеры, мм |
D |
D1 |
D2 |
D3 |
H |
n |
d |
ВКР №5 |
772 |
860 |
795 |
535 |
735 |
8 |
14 |
ВКР №6,3
Модель |
Габаритные размеры, мм |
D |
D1 |
D2 |
D3 |
H |
n |
d |
ВКР №6,3 |
772 |
860 |
920 |
658 |
860 |
8 |
14 |
ВКР №8
Модель |
Габаритные размеры, мм |
D |
D1 |
D2 |
D3 |
H |
n |
d |
ВКР №8 |
1072 |
1120 |
1220 |
830 |
1220 |
12 |
16 |
ВКР №10
Модель |
Габаритные размеры, мм |
h |
H |
D |
D1 |
d |
d1 |
d2 |
ВКР №10 |
585 |
1690 |
1000 |
1350 |
1020 |
1050 |
1270 |
ВКР №12,5
Модель |
Габаритные размеры, мм |
D |
D1 |
D2 |
D3 |
H |
n |
d |
ВКР №12,5 |
1522 |
1820 |
1760 |
1295 |
1670 |
18 |
16 |
