ВКР №8 с эл.двигателем АИР 112 MB8 3,0 кВт 750 об./мин
Крышный (радиальный) вентилятор низкого давления из углеродистой стали
Вентилятор крышный (радиальный) низкого давления серии ВКР №8 с электродвигателем АИР 112 MB8 3,0 кВт 750 об./мин общепромышленного назначения из углеродистой стали.
Рабочая точка вентилятора: 14640 - 15900 м3/час при давлении 200 - 430 Па.
Договорная
Общие сведения
Вентилятор крышный низкого давления серии ВКР №8 с электродвигателем АИР 112 MB8 3,0 кВт 750 об./мин общепромышленного назначения, изготовленный из углеродистой стали.
Данный вентилятор предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, температурой до 50°С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистой пыли в условиях умеренного климата (У) 1-й категории размещения по ГОСТ 15150.
Крышный вентилятор ВКР №8 состоит из следующих узлов, которые можно приобрести отдельно:
- вентилятор ВКР №8 без электродвигателя
- рабочее колесо вентилятора ВКР №8
- обечайка (корпус) вентилятора ВКР №8
- электродвигатель АИР 112 MB8 3,0 кВт 750 об./мин под вентилятор ВКР №8
Общие сведения крышных (радиальных) вентиляторах ВКР:
- низкого давления;
- одностороннего всасывания;
- назад загнутые лопатки;
- количество лопаток 12;
- укомплектован электродвигателем АИР 112 MB8 3,0 кВт 750 об./мин ;
- вентиляторы изготавливаются в соответствии с ГОСТ 30122-94.
Назначение крышных (радиальных) вентиляторов ВКР:
вентилятор ВКР представляет собой радиальный (центробежный) вентилятор низкого давления, одностороннего всасывания, с загнутыми назад рабочими лопатками. Корпус вентилятора может быть изготовлен из углеродистой, нержавеющей стали и разнородных металлов. Дефлектор вокруг корпуса вентилятора защищает от попадания осадков в вентиляционный канал. Привод рабочего колеса осуществляется трехфазным асинхронным электродвигателем серии АИР 112 MB8 3,0 кВт 750 об./мин общепромышленного предназначения (АИМ или 4ВР - для вентиляторов ВКР взрывозащищенного исполнения). Крышные вентиляторы ВКР №8 устанавливаются на крышах промышленных и общественных зданий и могут работать как без сети так и с сетью воздуховодов.
Крышные вентиляторы ВКР применяются:
Вентилятор применяется применяется в системах вытяжной вентиляции промышленных и общественных зданий и устанавливается на кровлев.
Указания мер безопасности при эксплуатации вентилятора крышного радиального ВКР №8
К монтажу и эксплуатации вентиляторов ВКР допускаются лица, изучившие устройство, правила эксплуатации и прошедшие инструктаж по соблюдению Правил техники безопасности. Монтаж вентилятора должен обеспечивать свободный доступ к местам обслуживания его во время эксплуатации. Вентиляционная система должна быть предохранена от попадания в вентилятор посторонних предметов. Монтаж электрооборудования, заземления вентилятора двигателя должны производиться в соответствии с требованиям "Правил устройства электроустановок" (ПОУ). Ремонт и обслуживание вентилятора производить только при отключении его от электросети и полной остановке вращающихся частей.
Подготовка вентилятора ВКР №8 к работе и правила эксплуатации
Монтаж
Перед монтажом вентилятора необходимо произвести осмотр и устранить замеченные повреждения. При монтаже вентилятора необходимо произвести следующие работы:
- провести затяжку болтовых соединений;
- заземлить корпус вентилятора и двигатель;
- подключить двигатель к электросети;
- проверить плавность вращения (без касаний и заеданий) рабочего колеса;
- произвести пробный пуск и проверить работу вентилятора крышного ВКР в течение одного часа.
При наличии посторонних стуков и шумов, а также повышенной вибрации немедленно остановить вентилятор, выяснить причину неполадок и устранить их. После этого вентилятор можно включить в нормальную работу.
Пуск
Перед пуском вентилятора необходимо:
- осмотреть вентилятор, воздуховоды, убрать посторонние предметы;
- оповестить персонал о запуске;
- выключить вентилятор.
Техническое обслуживание вентилятора крышного радиального ВКР №8
Во время эксплуатации вентилятора необходимо периодически проверять техническое состояние вентилятора. Периодически прослушивать вентилятор, следить за уровнем вибрации. Не реже 2 раза в год производить тщательный осмотр рабочего колеса, проверять его соединения с валом электродвигателя.
Гарантийные обязательства к вентилятору крышному радиальному ВКР №8
Гарантийный срок эксплуатации вентиляторов ВКР, включая комплектующие изделия, при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации, составляет 12 месяцев со дня продажи вентилятора, но не более 18 месяцев со дня изготовления.
Основанием для рассмотрения гарантийного случая является направление покупателем продавцу или заводу-изготовителю Рекламационного акта.
Гарантийный и послегарантийный ремонт вентилятора ВКР осуществляется на заводе-изготовителе по предъявлению гарантийного талона со штампом торговой организации и паспорта на изделие в соответствии с разделом договора поставки (купли-продажи) регламентирующего гарантийные обязательства сторон.
ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов крышных (радиальных) низкого давления серии В:
вентилятор ВКР; В № 6.3; В № 8; В № 10; В № 12.5.
вентилятор ВКР № 6.3; ВКР № 8; ВКР № 10; ВКР № 12.5.
Основные технические характеристики
ВКР №8 : технические характеристики
Параметр | Величина |
---|---|
Модель: | ВКР №8 |
Рабочая точка вентилятора: Производительность, м3/ч: | 14640 - 15900 |
Рабочая точка вентилятора: Давление, Па: | 200 - 430 |
Предельная рабочая температура, °С: | 80 |
Предельное содержание твердых примесей, мг/м3: | 100 |
Масса, кг: | 185 |
Электродвигатель АИР 112 MB8: технические характеристики
Параметр | Величина |
---|---|
Скорость вращения, об./мин: | 750 |
Масса, кг: | 53 |
Частота тока, Гц: | 50 |
кВт: | 3,0 |
Класс защиты устройства, IP: | 54 |
Фазность: | 3-фазный |
Напряжение, В: | 220/380 |
Модель: | АИР 112 MB8 |
Тип электродвигателя: | асинхронный |
Вид: | общепромышленный |
Серия двигателя: | АИР |
Габарит (высота оси вращения), мм: | 112 |
Диаметр вала, мм: | 32 |
n, об./мин: | 700 |
Климатическое исполнение: | У3 |
КПД, %: | 76,9 |
Коэффициент мощности, cos?: | 0,71 |
Потребляемый номинальный ток, Iн (А): | 8,6 |
Отношение пускового тока к номинальному, Iпуск/ Iн: | 5 |
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн: | 2,1 |
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн: | 2 |

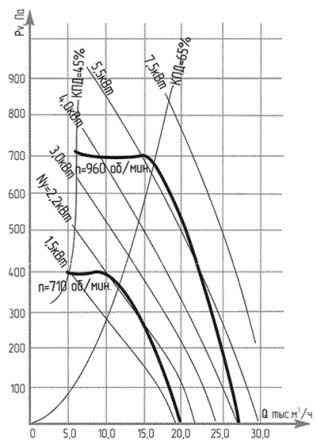

Аэродинамические характеристики
Габаритные и присоединительные размеры
Другие вентиляторы ВКР №8:
Вентилятор / электродвигатель | Рабочая точка вентилятора: Производительность, м3/ч | Рабочая точка вентилятора: Давление, Па | Частота вращения дв., об./мин | Цена, грн. с НДС |
---|---|---|---|---|
ВКР №8 / АИР112MB8 (3,0 / 750) | нет данных | нет данных | 750 | Договорная |
↑ Крышный вентилятор низкого давления: ВКР №8 с эл.двигателем АИР 112 MB8 3,0 кВт 750 об./мин
