Осевые вентиляторы низкого давления ВО 06-300 (ВО 13-290)
вентиляторы ВО 06-300 (ВО 13-290) № 2,5 - 12,5 из углеродистой и нержавающей стали, а также из сплава алюминия и разнородных металлов
Общие сведения о вентиляторах ВО 06-300 (ВО 13-290)
Вентиляторы осевые низкого давления серии ВО 06-300 (ВО 13-290) №2,5 – 12,5 комплектуются общепромышленными электродвигателями АИР для обычной среды использования и взрывозащищенными электродвигателями АИММ, 4ВР, 3ВР для использования во взрывоопасной среде.

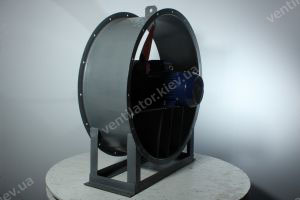

Вентиляторы изготавливаются из разных материалов: углеродистая сталь, сплав алюминия, а также из разнородных материалов (например, корпус из алюминия, рабочее колесо из углеродистой стали либо наоборот).
Осевые вентиляторы применяются для систем вентиляции или отопления воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 40°С до плюс 40°С (45 °С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м3, а также волокнистых материалов и липких веществ.
осевой вентилятор ВО 06-300 (ВО 13-290) №2,5 - 12,5 состоит из следующих узлов, которые можно приобрести отдельно:

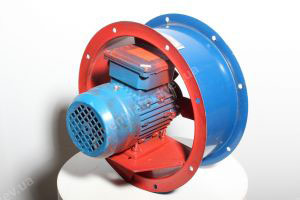

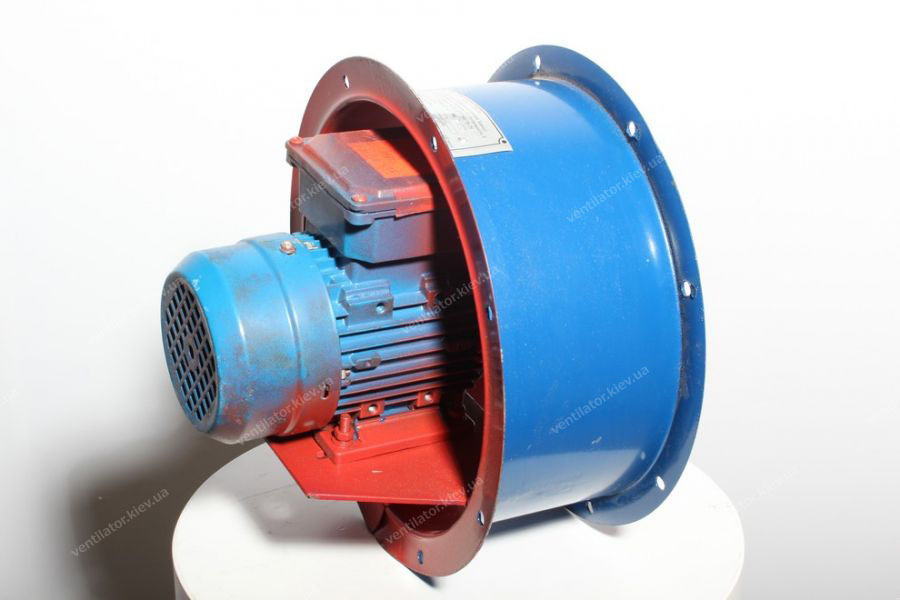

- вентилятор ВО 06-300 (ВО 13-290) №2,5 - 12,5 без электродвигателя;

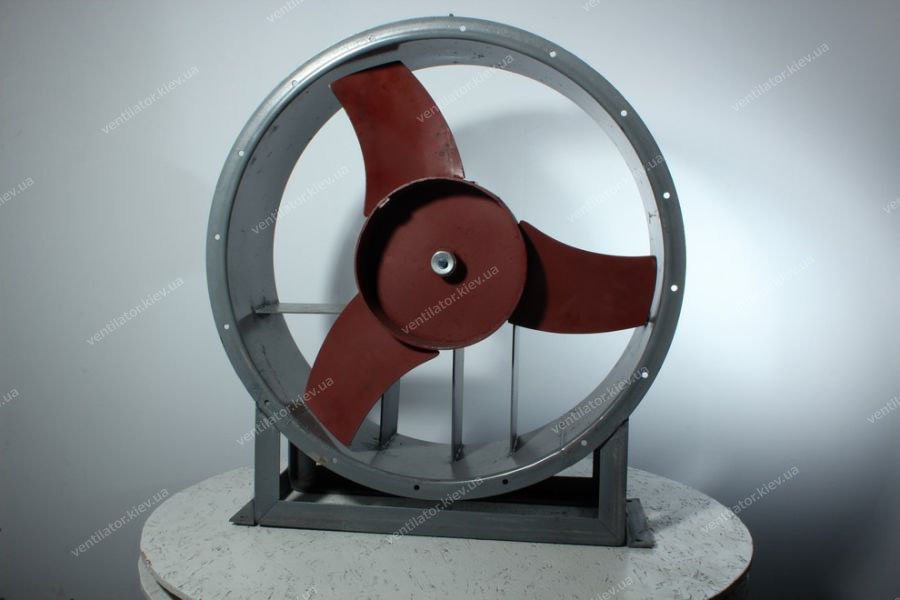

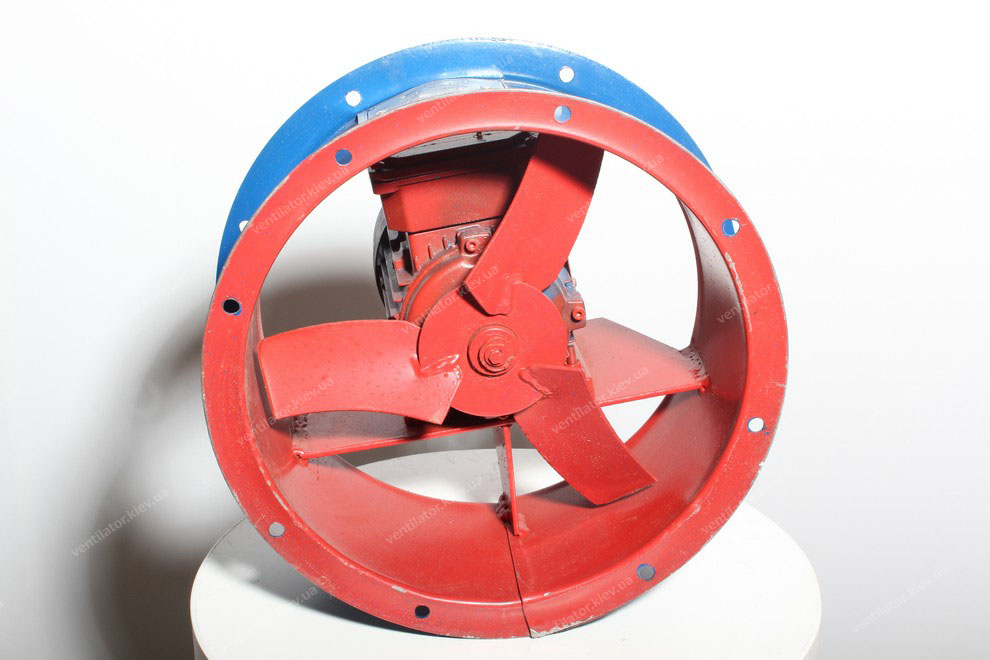

- рабочее колесо вентилятора ВО 06-300 (ВО 13-290) №2,5 – 12,5;

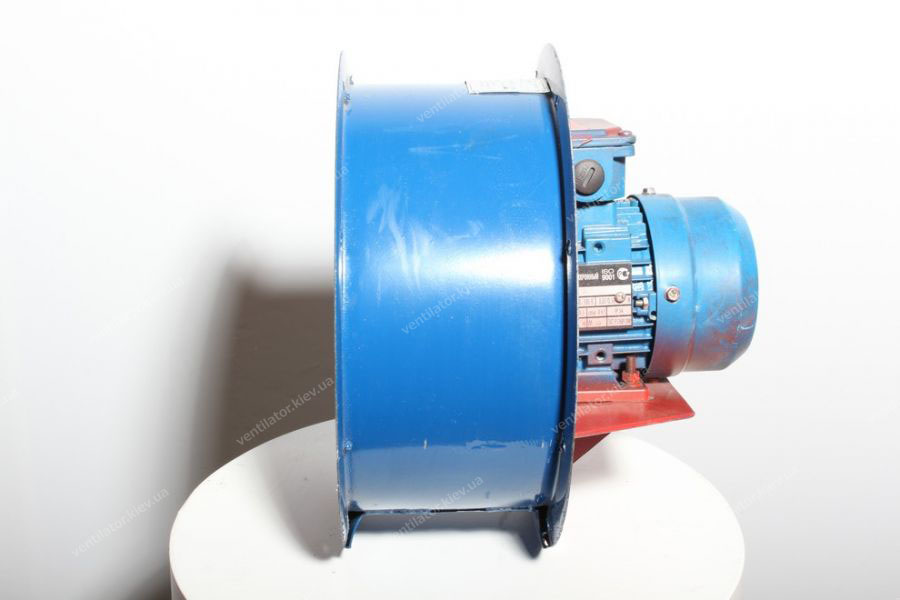

- обечайка (корпус) вентилятора ВО 06-300 (ВО 13-290) №2,5 – 12,5;

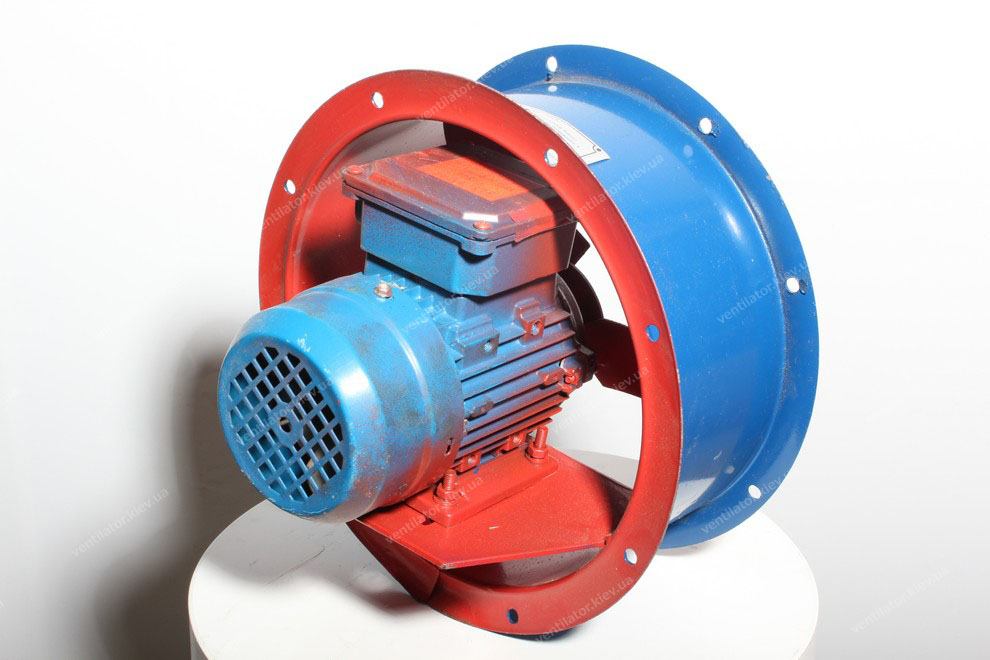

- электродвигатель серии АИР, АИММ, 4ВР, 3ВР под вентилятор ВО 06-300 (ВО 13-290) №2,5 – 12,5.
Общие сведения об осевых вентиляторах ВО 06-300 (ВО 13-290) №2,5-12,5
Центробежные (радиальные) вентиляторы ВО 06-300 (ВО 13-290):
- Низкого давления;
- Одностороннего всасывания;
- Назад загнутые лопатки;
- Количество лопаток 3;
- Направление вращения - правое;
- Вентиляторы изготавливаются в соответствии с ТУ У 3.40-00241264-050-95.
Назначение осевых вентиляторов ВО 06-300 (ВО 13-290) №2,5-12,5
вентилятор серии ВО 06-300 (ВО 13-290) предназначен для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистой стали не выше агрессивности воздуха, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количестве не больше 10 мг/м3.
Область применения осевых вентиляторов ВО 06-300 (ВО 13-290)
Центробежные вентиляторы ВО 06-300 применяются:
- в системах кондиционирования воздуха;
- в системах приточной и вытяжной вентиляции;
- в системах воздушного отопления;
- в различных технологичных установках;
- для других санитарно-производственных целей.
осевой вентилятор ВО 06-300 №2,5-12,5 с общепромышленными и взрывозащищенными двигателями эксплуатируется в условиях умеренного климата, при температуре окружающей среды от -40°C до +40°C.
Принцип работы осевого вентилятора ВО 06-300 (ВО 13-290) №2,5-12,5
воздух путем передачи ему энергии лопаток рабочего колеса перемещается в плоскости оси рабочего колеса, которое приводится в движение электродвигателем.
Комплектность осевого вентилятора ВО 06-300 (ВО 13-290) №2,5-12,5

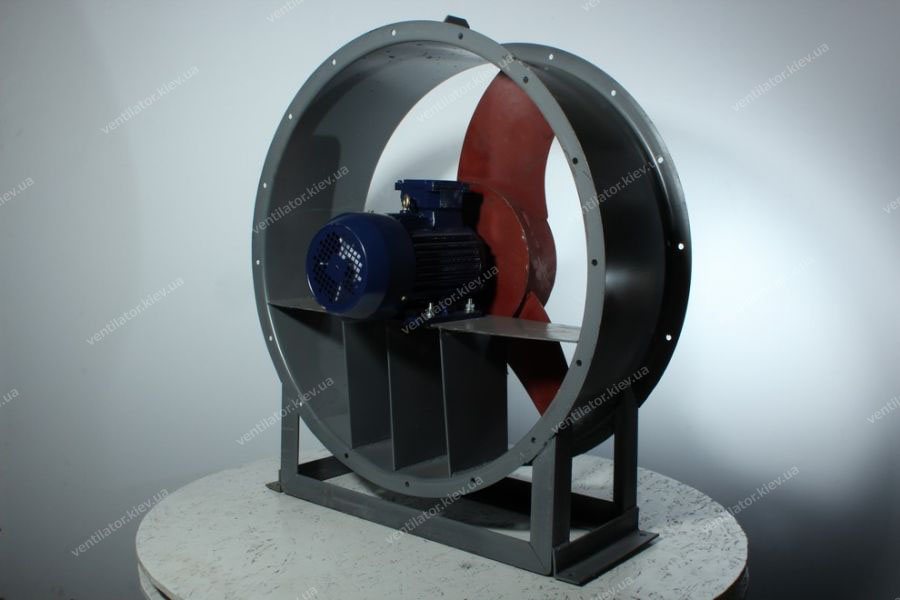

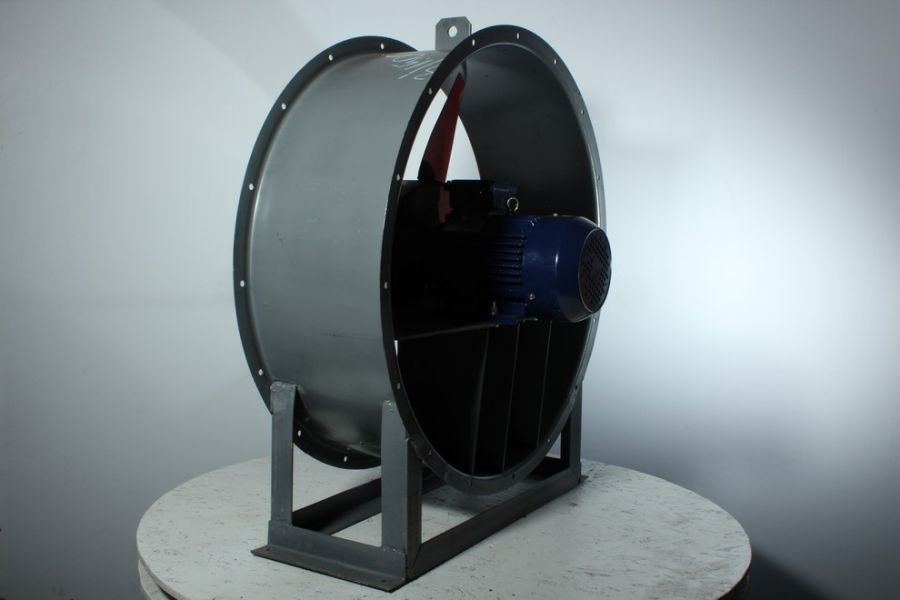

вентилятор осевой ВО 06-300 (ВО 13-290) № 2,5-12,5 состоит из таких основных узлов, как: корпус вентилятора, выполненный в виде цилиндра с обеих сторон отбортованного фланцами рабочего колеса, рабочее колесо, смонтированное непосредственно на валу электродвигателя, электродвигатель; станина (опора) для установки на фундамент вентилятора.
ООО «Промышленные вентиляторы» предлагает на рынке следующие разновидности вентиляторов осевых низкого давления серии ВО:
вентилятор ВО 06-300; ВО № 2.5; ВО № 3.15; ВО № 4; ВО № 5; ВО № 6.3; ВО № 8; ВО № 10; ВО № 12.5.
вентилятор ВО 13-290 № 2.5; ВО 13-290 № 3.15; ВО 13-290 № 4; ВО 13-290 № 5; ВО 13-290 № 6.3; ВО 13-290 № 8; ВО 13-290 № 10; ВО 13-290 № 12.5.
Основные технические характеристики вентиляторов ВО 06-300 (ВО 13-290)
ВО 06-300 (ВО 13-290) №2,5
|
||||||||||||||||||||||||||||||||||||||||
ВО 06-300 (ВО 13-290) №3,15
|
||||||||||||||||||||||||||||||||||||||||
ВО 06-300 (ВО 13-290) №4
|
||||||||||||||||||||||||||||||||||||||||
ВО 06-300 (ВО 13-290) №5
|
||||||||||||||||||||||||||||||||||||||||
ВО 06-300 (ВО 13-290) №6,3
|
||||||||||||||||||||||||||||||||||||||||
ВО 06-300 (ВО 13-290) №8
|
||||||||||||||||||||||||||||||||||||||||
ВО 06-300 (ВО 13-290) №10
|
||||||||||||||||||||||||||||||||||||||||
ВО 06-300 (ВО 13-290) №12,5
|

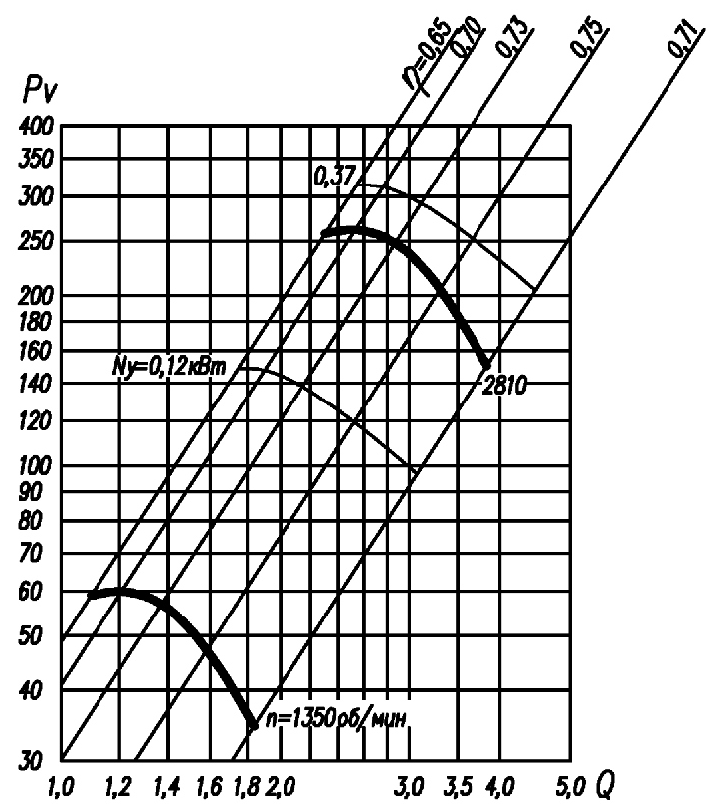

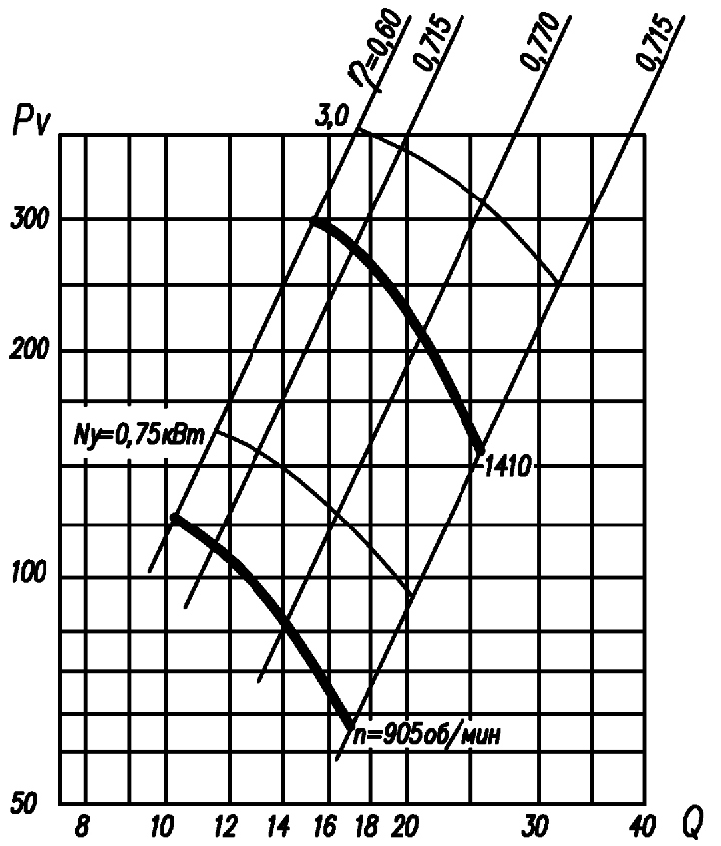

Аэродинамические характеристики вентиляторов ВО 06-300 (ВО 13-290)

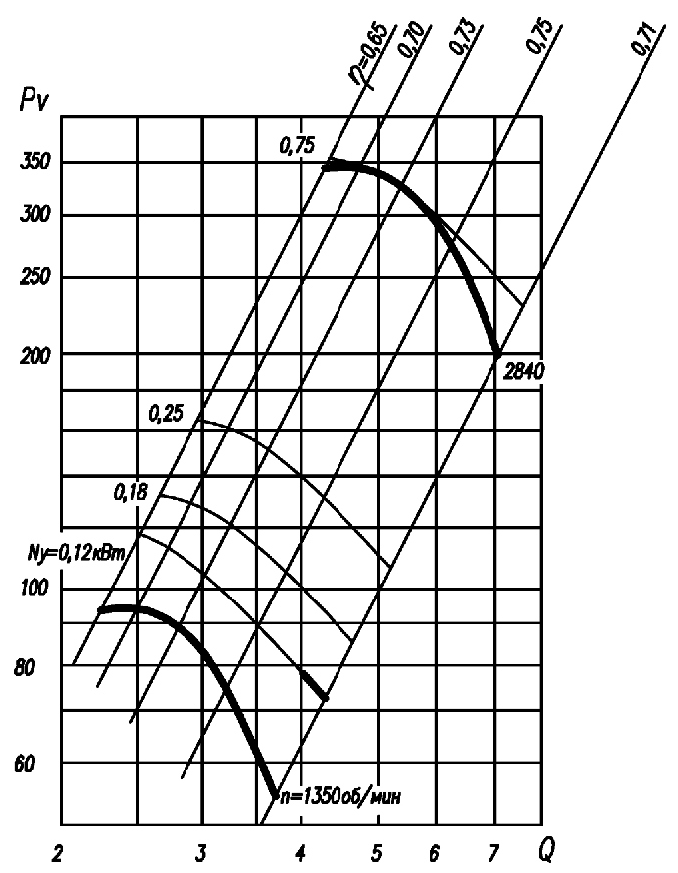

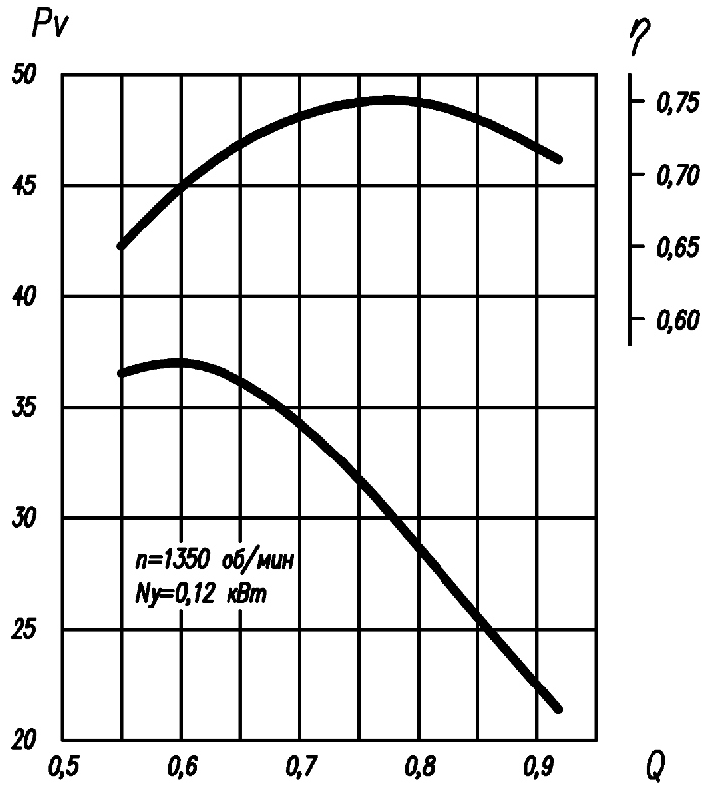

ВО 06-300 (ВО 13-290) №2,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Pv | - полное давление, Па; |
Q | - производительность, тыс. м3/ч; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |
ВО 06-300 (ВО 13-290) №3,15
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Pv | - полное давление, Па; |
Q | - производительность, тыс. м3/ч; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |
ВО 06-300 (ВО 13-290) №4
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Pv | - полное давление, Па; |
Q | - производительность, тыс. м3/ч; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

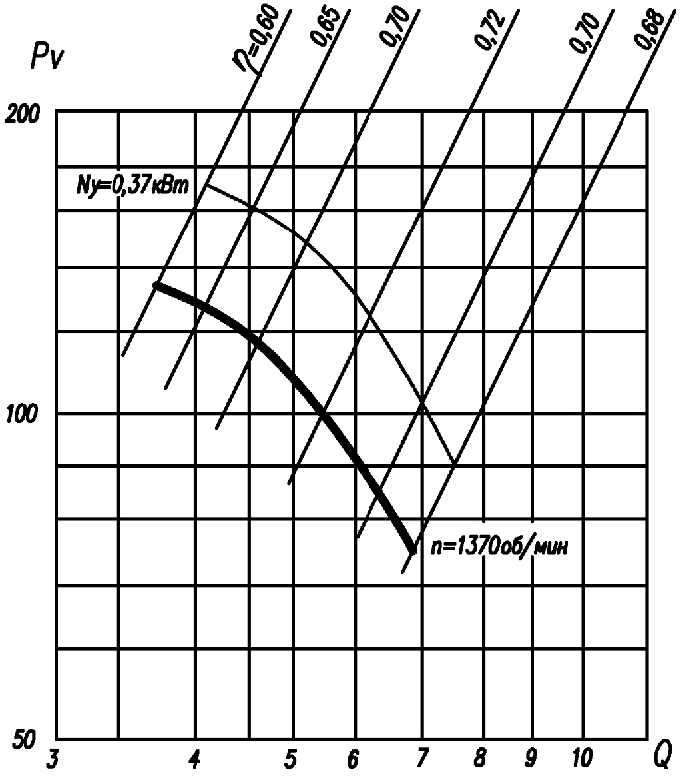

ВО 06-300 (ВО 13-290) №5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Pv | - полное давление, Па; |
Q | - производительность, тыс. м3/ч; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

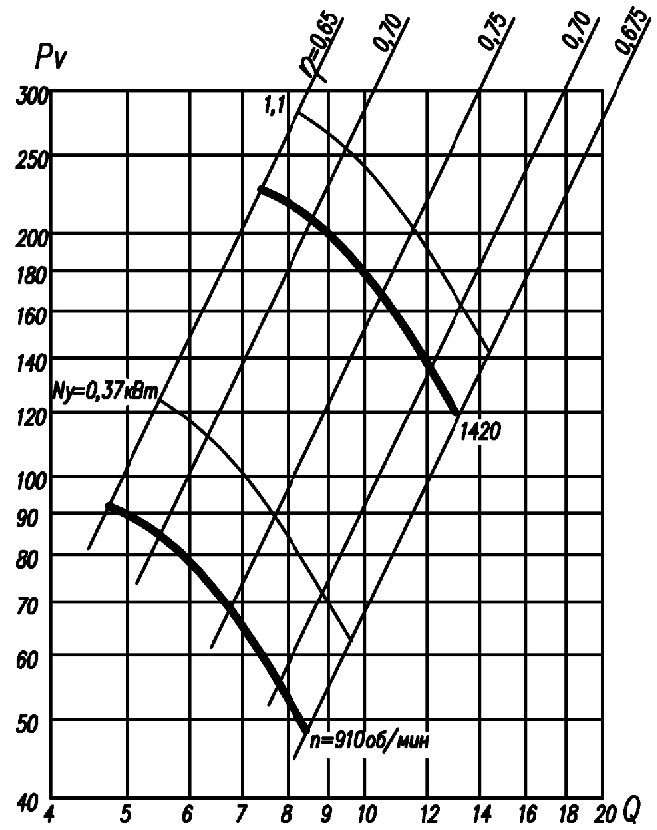

ВО 06-300 (ВО 13-290) №6,3
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Pv | - полное давление, Па; |
Q | - производительность, тыс. м3/ч; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

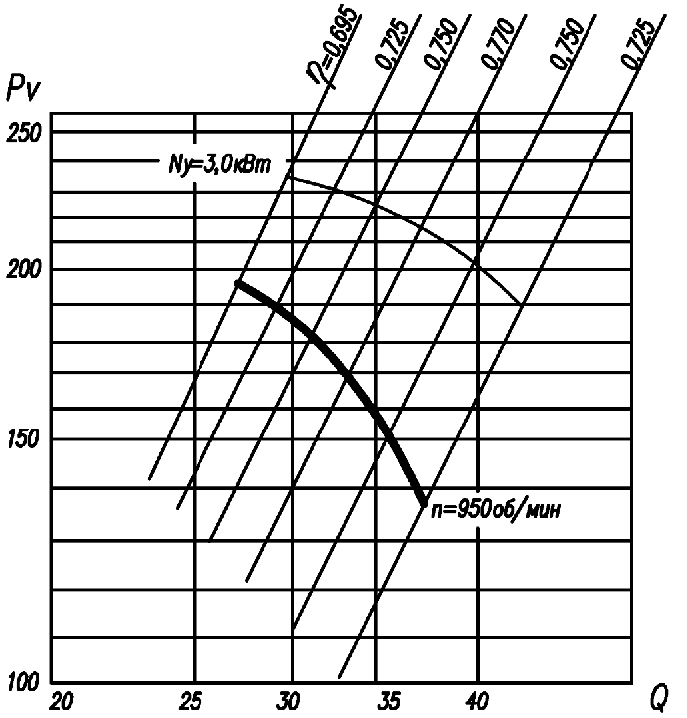

ВО 06-300 (ВО 13-290) №8
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Pv | - полное давление, Па; |
Q | - производительность, тыс. м3/ч; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

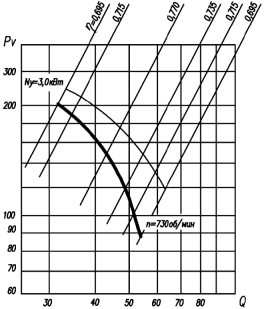

ВО 06-300 (ВО 13-290) №10
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Pv | - полное давление, Па; |
Q | - производительность, тыс. м3/ч; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |
ВО 06-300 (ВО 13-290) №12,5

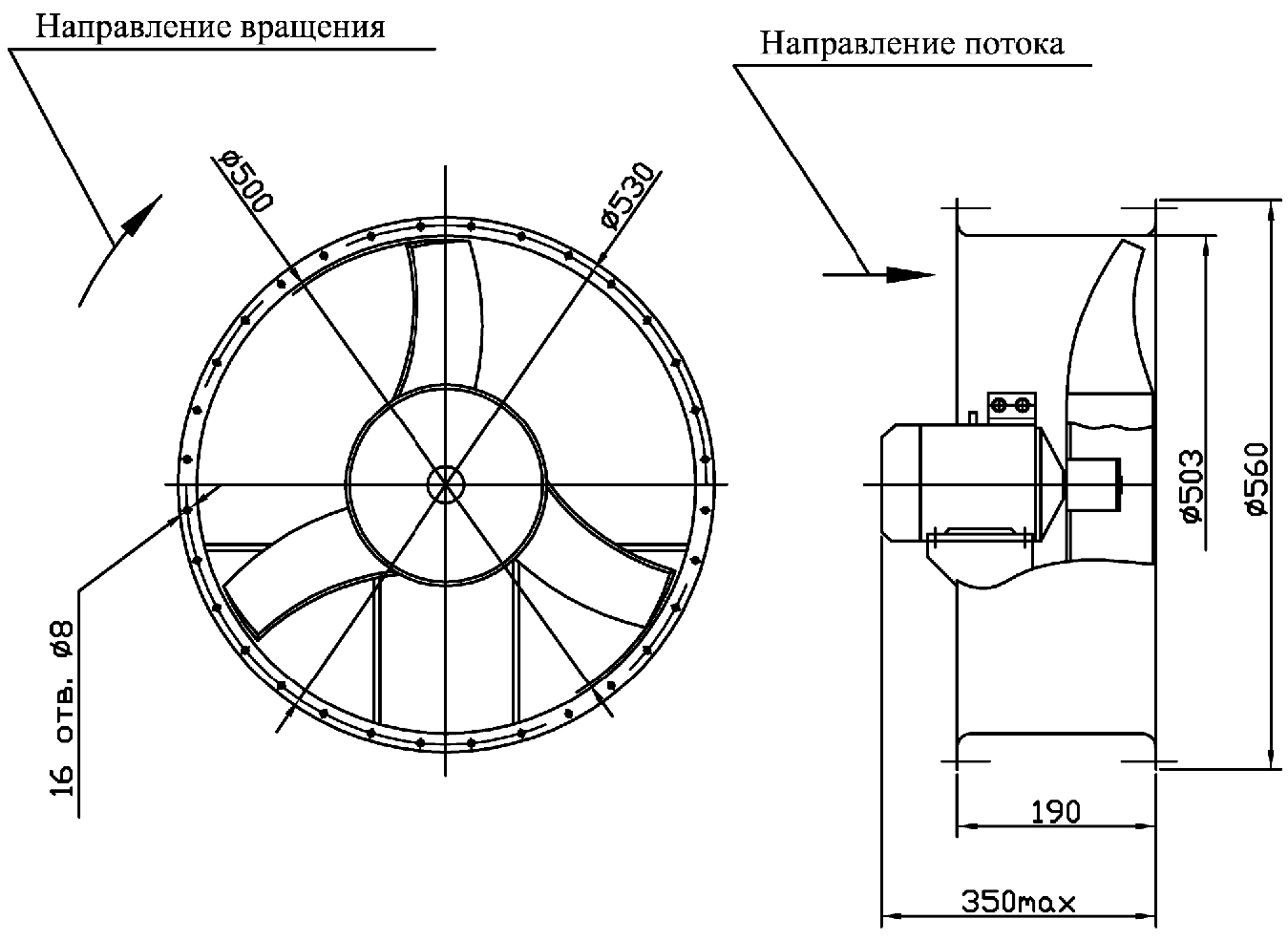

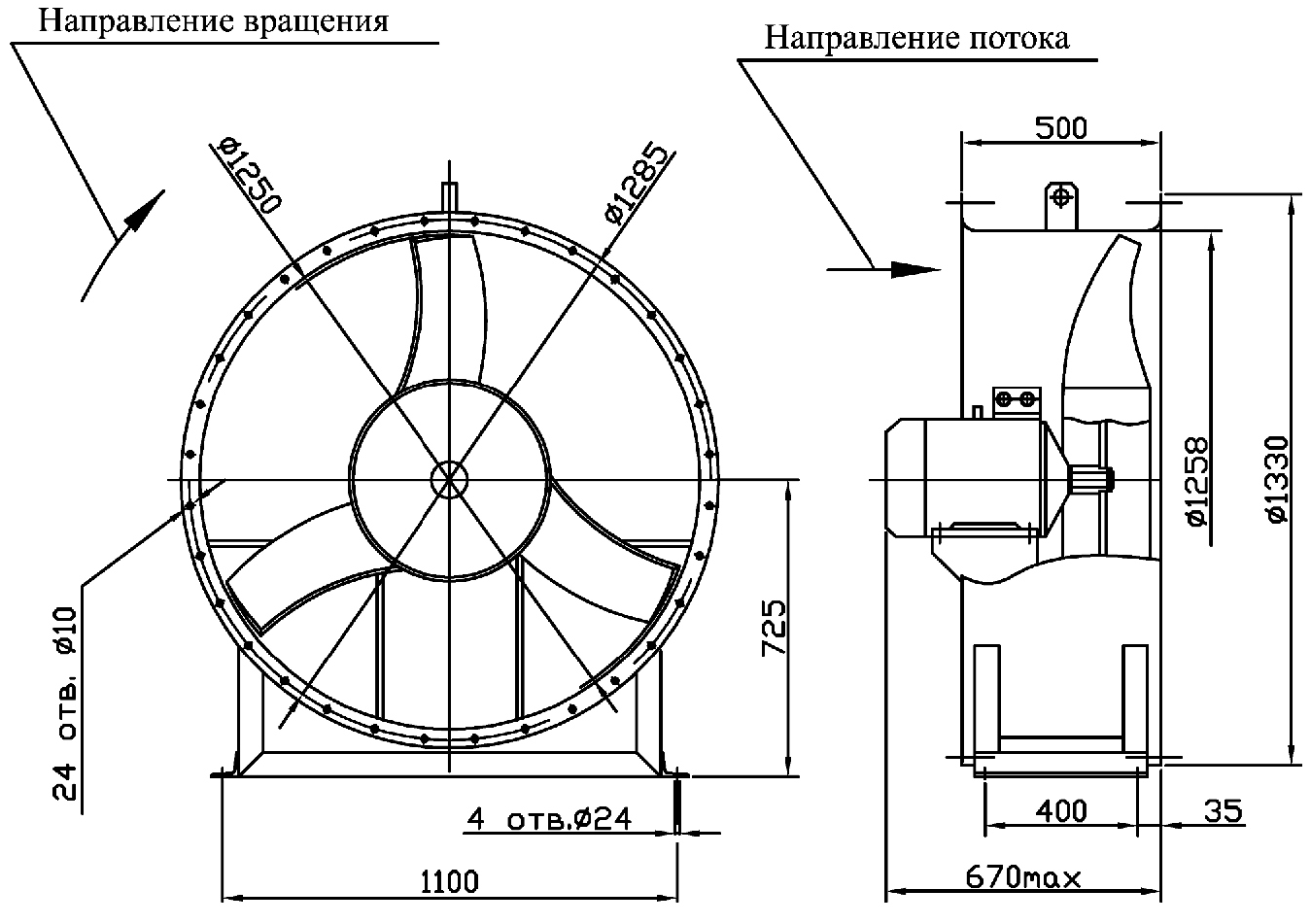

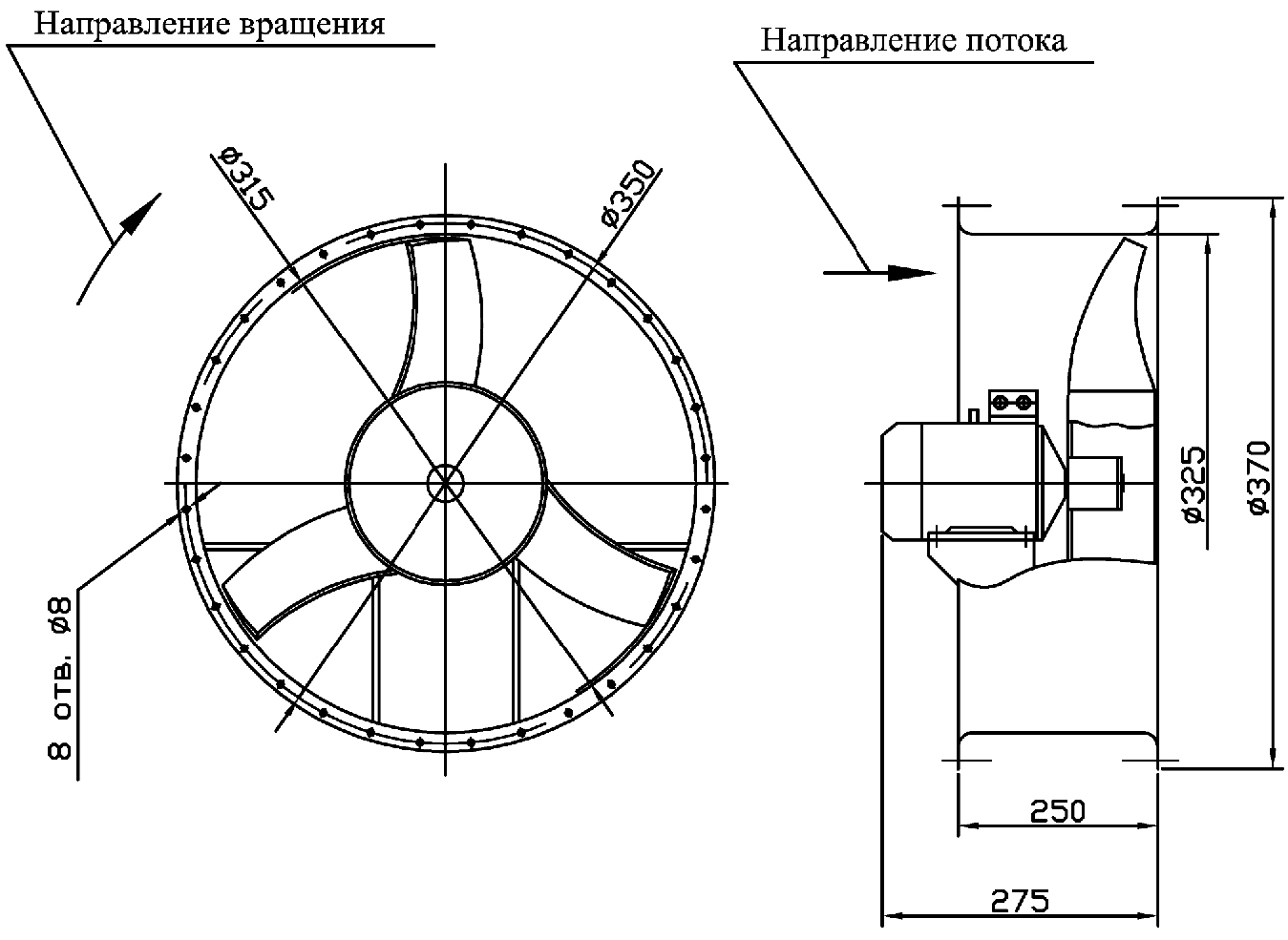

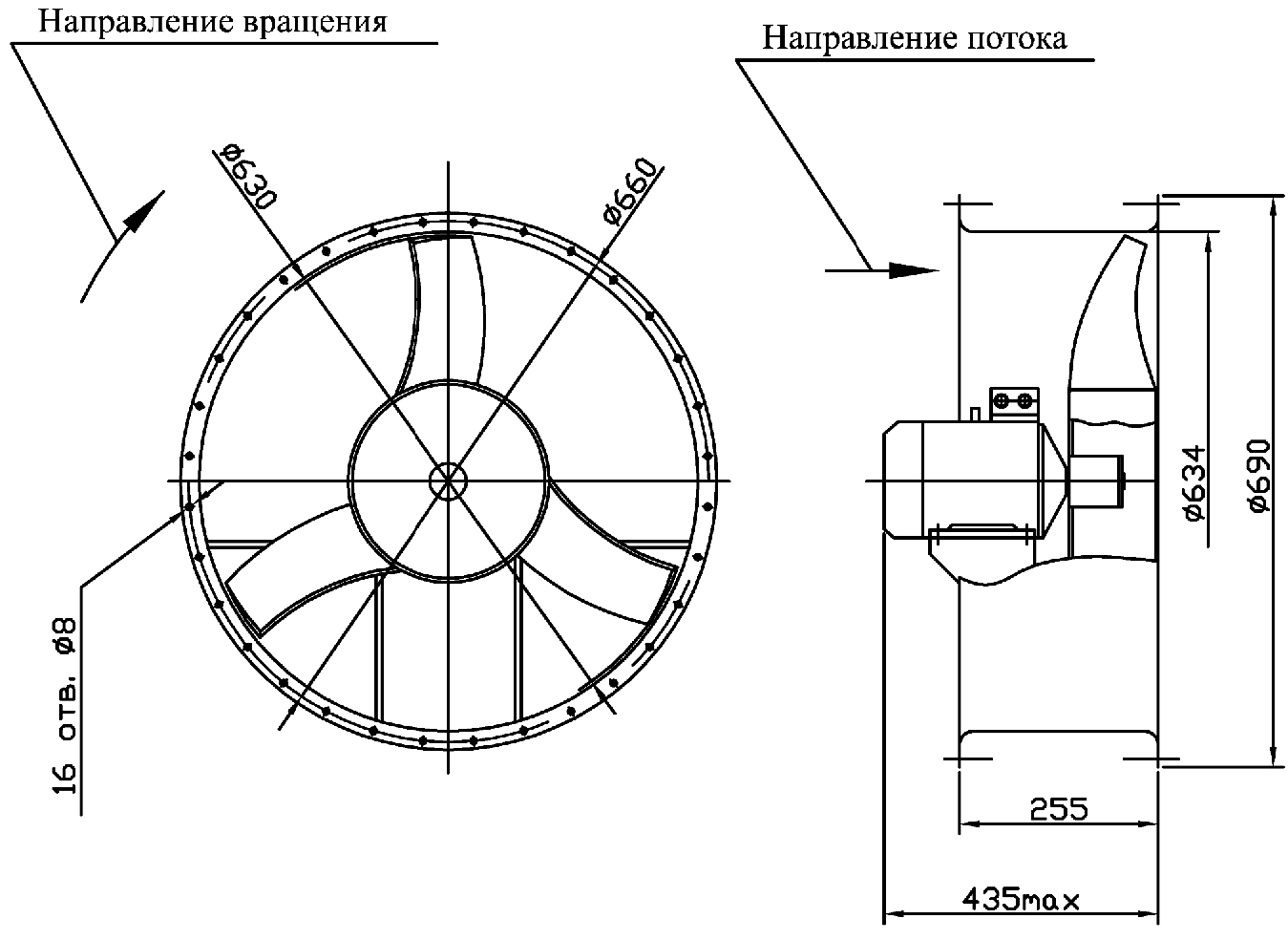

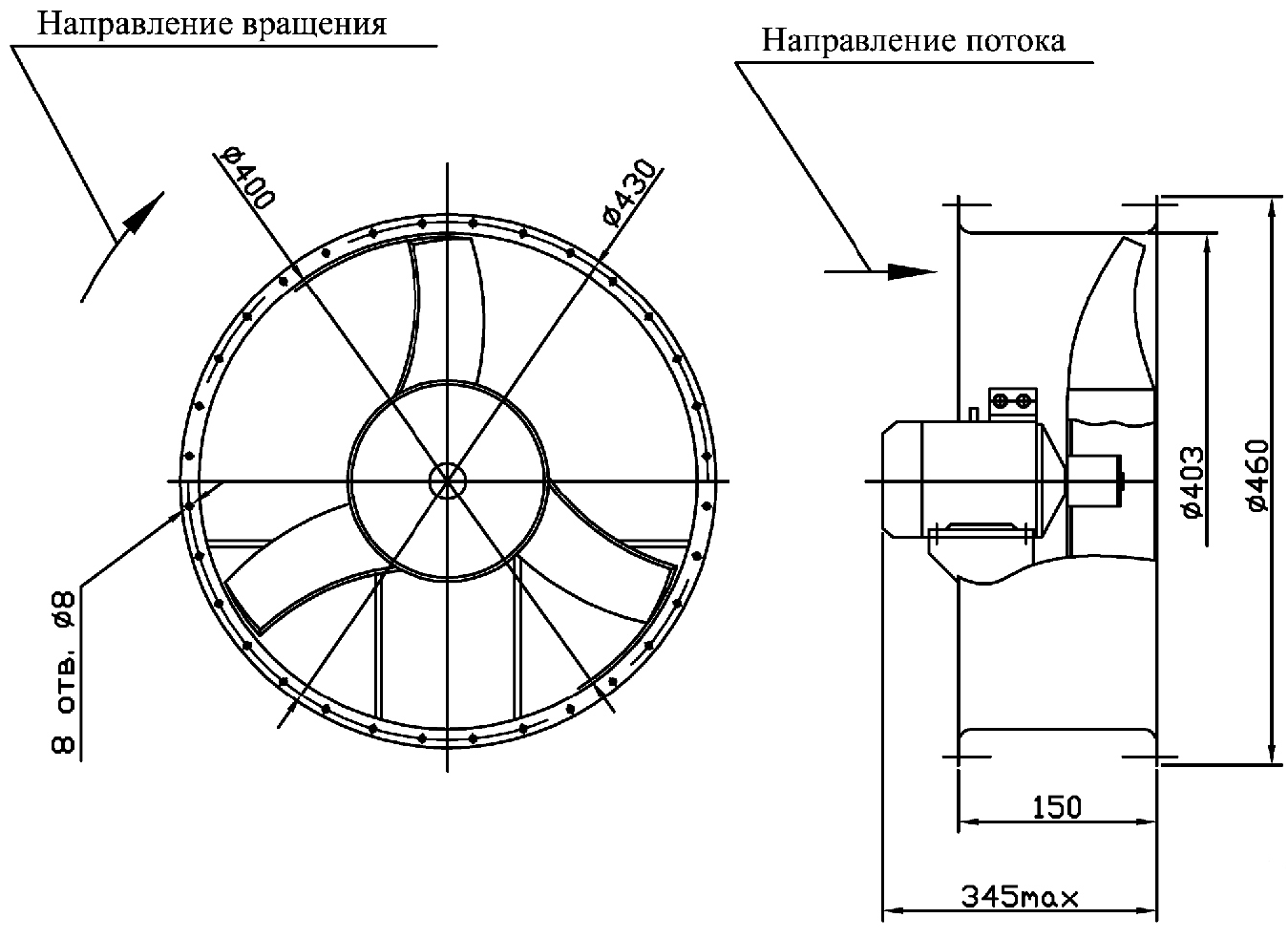

Габаритные и присоединительные размеры центробежных вентиляторов (радиальных вентиляторов) низкого давления ВО 06-300 (ВО 13-290)
↑ Центробежные вентиляторы (радиальные вентиляторы) низкого давления: ВО 06-300 (ВО 13-290)
