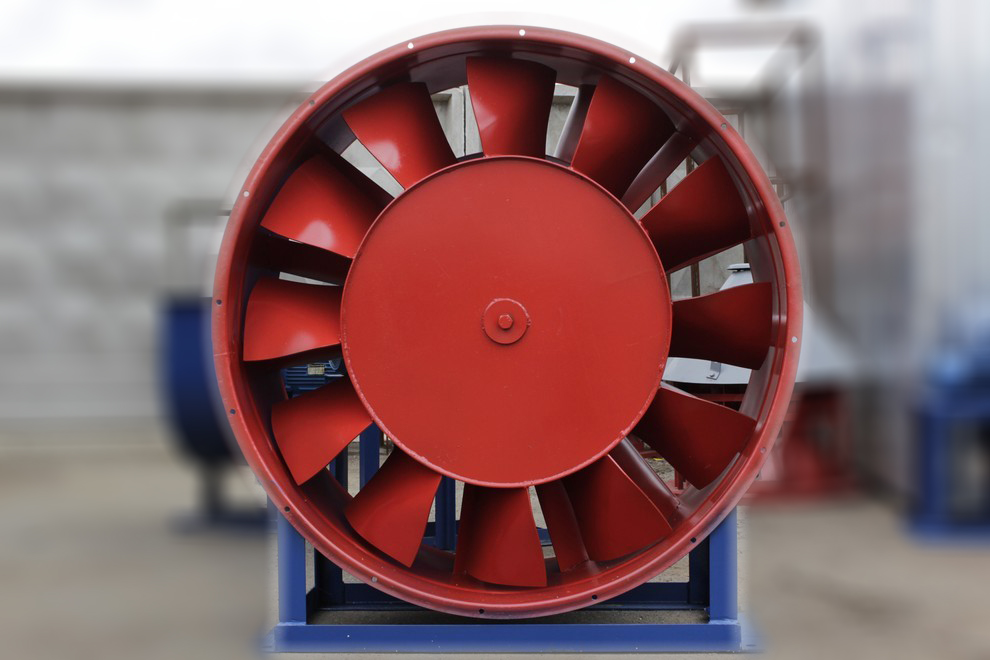

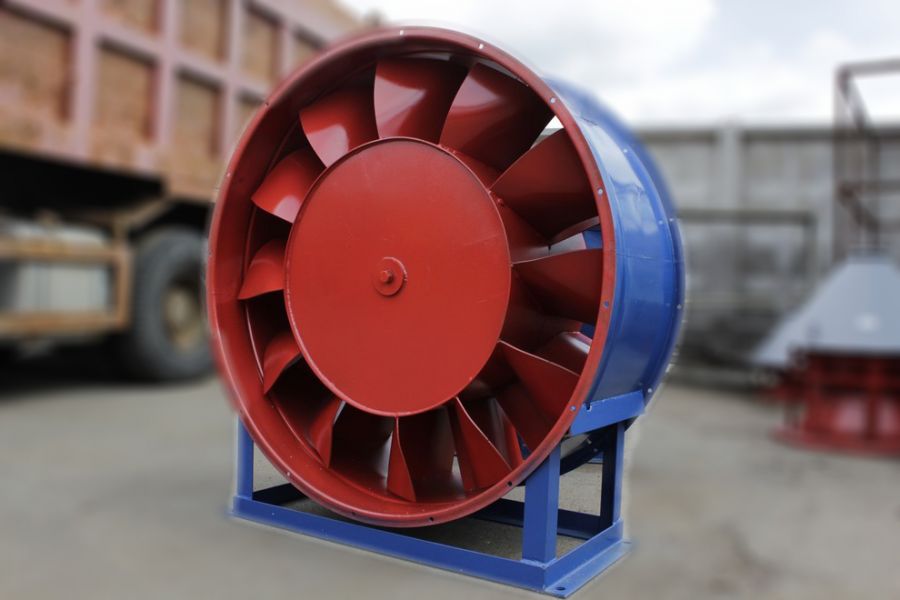

Осевые вентиляторы среднего давления В 2.3-130
вентиляторы В 2.3-130 № 6,3 - 12,5 из углеродистой и нержавающей стали, а также из разнородных металлов
Общие сведения о вентиляторах В 2.3-130
Вентиляторы осевые среднего давления серии В 2.3-130 №6,3 – 12,5 комплектуются общепромышленными электродвигателями АИР для обычной среды использования и взрывозащищенными электродвигателями АИММ, 4ВР, 3ВР для использования во взрывоопасной среде.
Вентиляторы изготавливаются из разных материалов: углеродистая сталь, нержавеющая сталь, а также из разнородных материалов (например, корпус из алюминия, рабочее колесо из углеродистой стали либо наоборот).
Осевые вентиляторы применяются для перемещения воздуха и других газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от -40° С до + 40° С, не содержащих липких веществ и волокнистых материалов, а также пыли и других твердых примесей в количествах более 10 мг/м3.
Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатами 2-й категории размещения согласно ГОСТ 15150-69. Допускается эксплуатация вентиляторов по 1-й категории размещения при условии предохранения двигателя от атмосферных воздействий согласно ГОСТ 15150-69.

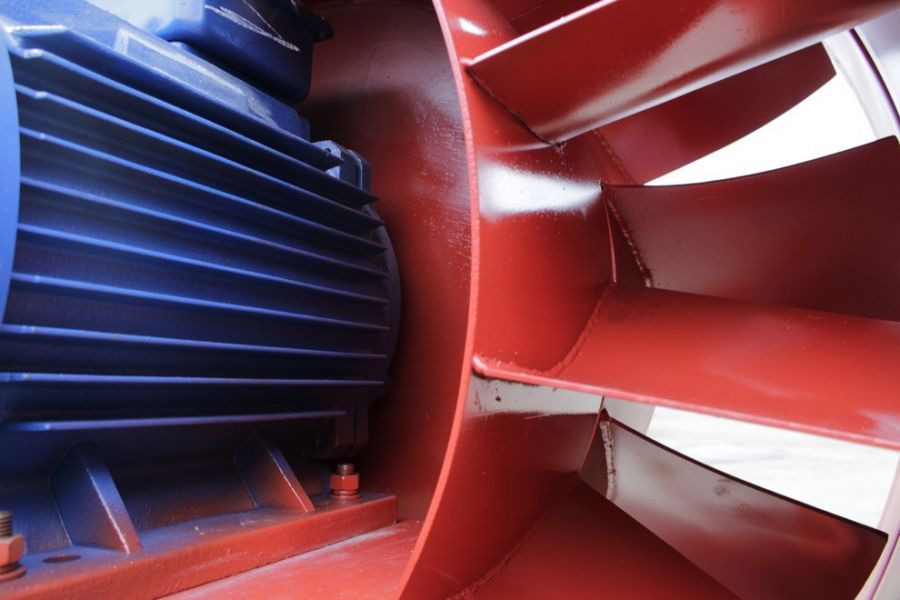

осевой вентилятор В 2.3-130 №6,3 - 12,5 состоит из следующих узлов, которые можно приобрести отдельно:
- вентилятор В 2.3-130 №6,3 - 12,5 без электродвигателя;
- рабочее колесо вентилятора В 2.3-130 №6,3 – 12,5;
- обечайка (корпус) вентилятора В 2.3-130 №6,3 – 12,5;
- электродвигатель серии АИР, АИММ, 4ВР, 3ВР под вентилятор В 2.3-130 №6,3 – 12,5.
Общие сведения об осевых вентиляторах В 2.3-130 №6,3-12,5
Осевые вентиляторы В 2.3-130:
- среднего давления;
- одностороннего всасывания;
- корпус с крыльчаткой;
- количество лопаток - 12 шт.
Назначение осевых вентиляторов В 2.3-130 №6,3-12,5
вентилятор серии В 2.3-130 применяется в системах воздушного отопления, приточной и вытяжной вентиляции, в различных технологических установках, если требования, предъявляемые к вентиляторам, соответствуют требованиям действующих стандартов.
ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов осевых среднего давления серии В:
вентилятор В 2.3-130; В № 6.3; В № 8; В № 10; В № 12.5.
вентилятор В 2.3-130 № 6.3; В 2.3-130 № 8; В 2.3-130 № 10; В 2.3-130 № 12.5.
Основные технические характеристики вентиляторов В 2.3-130
В 2.3-130 №6,3
|
||||||||||||||||||||
В 2.3-130 №8
|
||||||||||||||||||||
В 2.3-130 №10
|
||||||||||||||||||||
В 2.3-130 №12,5
|
Аэродинамические характеристики вентиляторов В 2.3-130

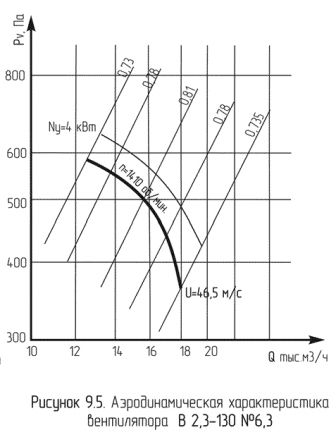

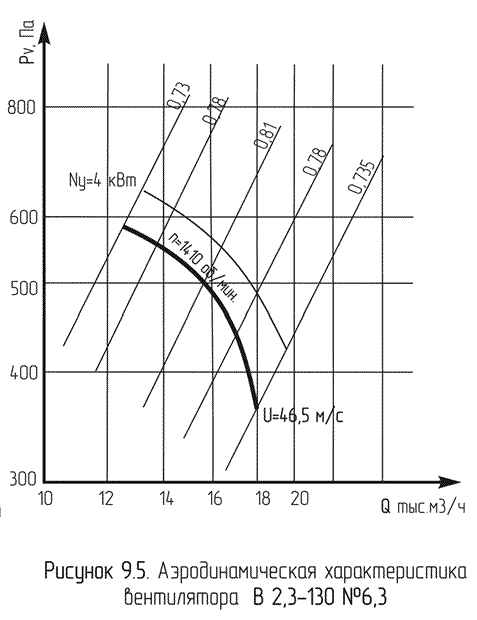

В 2.3-130 №6,3
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

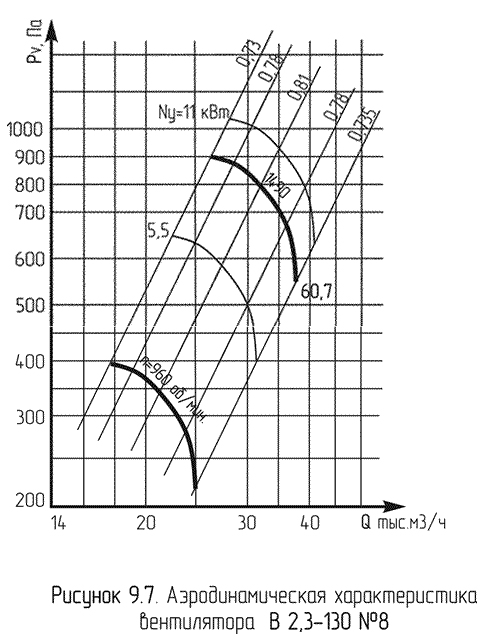

В 2.3-130 №8
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

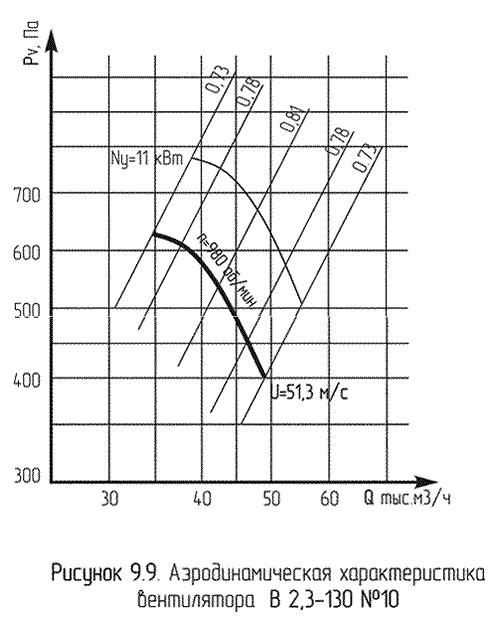

В 2.3-130 №10
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | |
Q | - производительность, тыс. м3/ч; |
Pv | - полное давление, Па; |
Nу | - установочная мощность, кВт; |
n | - частота вращения рабочего колеса, об/мин; |
? | - КПД. |

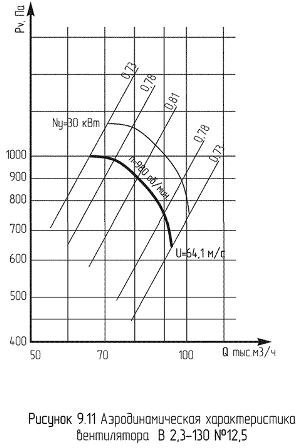

В 2.3-130 №12,5

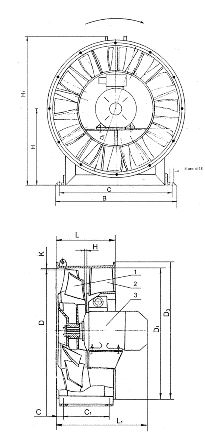

Габаритные и присоединительные размеры осевых вентиляторов среднего давления В 2.3-130
В 2.3-130 №6,3
Модель | Габаритные размеры, мм | |||||||||||||||
B | C | C1 | D | D1 | D2 | D3 | n | H | H1 | K | e | L | L1 | M | n1, шт. | |
В 2,3-130 | 645 | 600 | 240 | 630 | - | 660 | 695 | 132 | 385 | 725 | 2,5+1,5 | 30,5 | 300 | 540/590 | 3±1 | 32 |
В 2.3-130 №8
Модель | Габаритные размеры, мм | |||||||||||||||
B | C | C1 | D | D1 | D2 | D3 | n | H | H1 | K | e | L | L1 | M | n1, шт. | |
В 2,3-130 | 830 | 770 | 310 | 800 | 805 | 835 | 860 | 132 | 495 | 960 | 2,5+1,6 | 32,5 | 375 | 590/540 | 3±1 | 32 |
В 2.3-130 №10
Модель | Габаритные размеры, мм | |||||||||||||||
B | C | C1 | D | D1 | D2 | D3 | n | H | H1 | K | e | L | L1 | M | n1, шт. | |
В 2,3-130 | 960 | 900 | 408 | 1000 | 1006 | 1045 | 1060 | 160 | 595 | 1155 | 3+2,4 | 33,5 | 475 | 720/760 | 3±1 | 32 |
В 2.3-130 №12,5
Модель | Габаритные размеры, мм | |||||||||||||||
B | C | C1 | D | D1 | D2 | D3 | n | H | H1 | K | e | L | L1 | M | n1, шт. | |
В 2,3-130 | 1180 | 1100 | 465 | 1250 | 1260 | 1290 | 1320 | 200 | 740 | 1440 | 4 | 43 | 550 | 930 | 3±1 | 32 |
