В 2.3-130 №12,5 с эл.двигателем АИР 200 M6 22,0 кВт 1000 об./мин
Осевой вентилятор среднего давления из углеродистой стали
Вентилятор осевой среднего давления серии В 2.3-130 №12,5 с электродвигателем АИР 200 M6 22,0 кВт 1000 об./мин общепромышленного назначения из углеродистой стали.
Рабочая точка вентилятора: 70000 м3/час при давлении 900 Па.
Договорная
Общие сведения
Вентилятор осевой среднего давления серии В 2.3-130 №12,5 с электродвигателем АИР 200 M6 22,0 кВт 1000 об./мин общепромышленного назначения, изготовленный из углеродистой стали.
Данный осевой вентилятор, как и иные осевые вентиляторы серии ВО, перемещает воздух или газ в плоскости оси рабочего колеса, которое приводится в движение электродвигателем. Осевой вентилятор серии ВО предназначен для систем вентиляции или отопления воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 40°С до плюс 40°С (45 °С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м3, а также волокнистых материалов и липких веществ.
Вентилятор предназначен для эксплуатации в условиях умеренного (У) климата (2-й категории размещения) и тропического (Т) климата (2-й категории размещения) в соответствии с ГОСТ 15150-69.
Вентилятор устанавливается в местах, защищенных от воздействия атмосферных осадков.
осевой вентилятор В 2.3-130 №12,5 состоит из следующих узлов, которые можно приобрести отдельно:
- вентилятор В 2.3-130 №12,5 без электродвигателя
- рабочее колесо вентилятора В 2.3-130 №12,5
- обечайка (корпус) вентилятора В 2.3-130 №12,5
- электродвигатель АИР 200 M6 22,0 кВт 1000 об./мин под вентилятор В 2.3-130 №12,5
Общие сведения осевых вентиляторах В 2.3-130:
- среднего давления;
- одностороннего всасывания;
- корпус с крыльчаткой;
- количество лопаток - 12 шт.;
- материал изготовления: углеродистая сталь;
Назначение осевых вентиляторов В 2.3-130:
осевой вентилятор В 2.3-130 предназначен для систем вентиляции или отопления воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 40°С до плюс 40°С (45°С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м3, а также волокнистых материалов и липких веществ. Вентилятор предназначен для эксплуатации в условиях умеренного (У) климата (2-й категории размещения) и тропического (Т) климата (2-й категории размещения) в соответствии с ГОСТ 15150-69.
Осевые вентиляторы В 2.3-130 применяются:
Вентилятор применяется в системах воздушного отопления, приточной и вытяжной вентиляции, в различных технологических установках, если требования, предъявляемые к вентиляторам, соответствуют требованиям действующих стандартов.
Осевые вентиляторы применяются:
- в системах приточной и вытяжной;
- в системах воздушного отопления;
- в различных технологичных установках.
Принцип работы осевого вентилятора В 2.3-130:
заключается в перемещении воздуха за счет передачи рабочему колесу вентилятора энергии вращения валом электродвигателя.
ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов осевых среднего давления серии В:
вентилятор В 2.3-130; В № 6.3; В № 8; В № 10; В № 12.5.
вентилятор В 2.3-130 № 6.3; В 2.3-130 № 8; В 2.3-130 № 10; В 2.3-130 № 12.5.
Основные технические характеристики
В 2.3-130 №12,5 : технические характеристики
Параметр | Величина |
---|---|
Модель: | В 2,3-130 №12,5 |
Рабочая точка вентилятора: Производительность, м3/ч: | 70000 |
Рабочая точка вентилятора: Давление, Па: | 900 |
Предел загрязненности, мг/м3: | 10 |
Электродвигатель АИР 200 M6: технические характеристики
Параметр | Величина |
---|---|
Скорость вращения, об./мин: | 1000 |
Класс защиты устройства, IP: | 54 |
Фазность: | 3-фазный |
Напряжение, В: | 220/380 |
кВт: | 22,0 |
Модель: | АИР200M6 |
Тип электродвигателя: | асинхронный |
Вид: | общепромышленный |
Серия двигателя: | АИР |
Габарит (высота оси вращения), мм: | 200 |
Диаметр вала, мм: | 60 |
Частота тока, Гц: | 50 |
n, об./мин: | 975 |
Климатическое исполнение: | У3 |
КПД, %: | 89,7 |
Коэффициент мощности, cos?: | 0,83 |
Потребляемый номинальный ток, Iн (А): | 45 |
Отношение пускового тока к номинальному, Iпуск/ Iн: | 6,3 |
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн: | 2,2 |
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн: | 2,1 |
Масса, кг: | 233 |
Аэродинамические характеристики

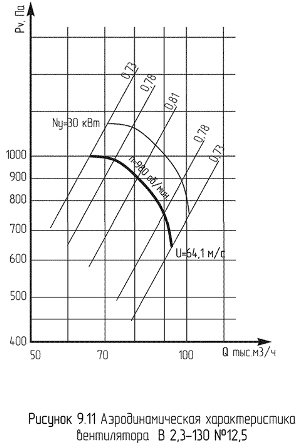

В 2.3-130 №12,5
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: | ||||
Q | - производительность, тыс. м3/ч; |
|||
Pv | - полное давление, Па; |
|||
Nу | - установочная мощность, кВт; |
|||
n | - частота вращения рабочего колеса, об/мин; |
|||
? | - КПД. |
Вентилятор / электродвигатель | Рабочая точка вентилятора: Производительность, м3/ч | Рабочая точка вентилятора: Давление, Па | Частота вращения дв., об./мин | Цена, грн. с НДС |
---|---|---|---|---|
В 2,3-130 №12,5 / АИР200M6 (22,0 / 1000) | 70000 | 900 | 1000 | Договорная |
В 2,3-130 №12,5 / АИР200L6 (30,0 / 1000) | 85000 | 800 | 1000 | Договорная |
