ВВД (ВР 154-21) №9 с эл.двигателем АИР 180 S4 22,0 кВт 1500 об./мин, исполнение №1

Центробежный (радиальный) вентилятор высокого давления из углеродистой стали

Вентилятор центробежный высокого давления серии ВВД (ВР 154-21) №9 с электродвигателем АИР 180 S4 22,0 кВт 1500 об./мин общепромышленного назначения, изготовленный по схеме исполнения № 1 из углеродистой стали.

Рабочая точка вентилятора: 9000 м3/час при давлении 4200 Па.

Цена с НДС
Договорная

Общие сведения

Вентилятор центробежный высокого давления серии ВВД (ВР 154-21) №9 с электродвигателем АИР 180 S4 22,0 кВт 1500 об./мин общепромышленного назначения, изготовленный из углеродистой стали.

Данный вентилятор предназначен предназначен для перемещения воздуха, других газовых смесей, и может работать как на всасывание воздуха так и на нагнетание при рабочем интервале температур от -16 до +40 °С, не содержащих липких и длинноволокнистых веществ. Содержание пыли в среде не должно превышать 150 мг/м3. Вентиляторы высокого давления серии ВВД (ВР 154-21) применяются для эксплуатации в районах с умеренным климатом (У) и изготавливаются в соответствии с ТУ 27-32-2148-77.

Общие сведения о центробежных вентиляторах ВВД:

  • высокого давления;
  • одностороннего всасывания;
  • корпус спиральный поворотный;
  • вперед загнутые лопатки;
  • количество лопаток - 12 шт.;
  • направление вращения – правое и левое;
  • материал изготовления: углеродистая сталь;
  • схемы исполнения:
    • № 1 – рабочее колесо на валу двигателя;
    • № 5 (клиноременное исполнение) – с использованием клиноременной передачи (клиновые ремни, ведущий и ведомый шкивы);
  • вентиляторы изготавливаются в соответствие с ГОСТ 10616-90 и ТУ 27-32-2148-77.

Сфера применения центробежных вентиляторов высокого давления ВВД (ВР 154-21):

  • вентиляторы применяются для подачи сжатого атмосферного воздуха в форсунку сжигания жидкого топлива в зерносушилках, в вагранки, печи; для вентиляции зерновых элеваторов и глубоких шахт, а также в установках пневмотранспорта эжекционного типа и установки других технологических систем.
  • в системах кондиционирования и вентиляции, а также для других санитарно-технических и производственных целей.

Варианты изготовления центробежных вентиляторов ВВД (ВР 154-21) №9:

  • из углеродистой стали;
  • из нержавеющей стали (под заказ);
  • из разнородных металлов (под заказ).

Устройство и принцип работы вентилятора центробежного высокого давления серии ВВД (ВР 154-21) №9 с электродвигателем АИР 180 S4 22,0 кВт 1500 об./мин:

перемещение воздуха достигается за счет передачи ему энергии вращения рабочего колеса вентилятора. Общая конструкция представляет собой рабочее колесо, закрепленное на приводном валу (вал электродвигателя, или вал промежуточной опоры трансмиссии), которое установлено в корпусе; корпус смонтирован на рамной станине; вся конструкция сварная; на выходе с вентилятора находится коллектор с фланцем.

Вентилятор ВВД (ВР 154-21) №9 с электродвигателем АИР 180 S4 22,0 кВт 1500 об./мин состоит из следующих основных сборочных единиц:

  • рабочее колесо;
  • корпус спиральный;
  • электродвигатель АИР 180 S4 22,0 кВт 1500 об./мин;
  • патрубок входной;
  • подшипниковый узел (ходовая часть);
  • станина;
  • рама;
  • клиноременная передача: клиновые ремни, ведущий и ведомый шкивы (в случае исполнения №5);
  • салазки с натяжным устройством (в случае исполнения №5);
  • ограждение клиноременной передачи (в случае исполнения №5).

Рабочее колесо вентилятора ВВД (ВР 154-21) №9

Конструкция рабочего колеса – турбинного типа, имеет 12 лопаток. Лопатки крепятся электросваркой к переднему и заднему дискам. Задний диск крепится к втулке (ступице) за лепками. Материал дисков и лопаток – Листовая сталь, втулки – серый чугун. Назначение колеса – создать разряжение в зоне всасывания и избыточное давление в зоне нагнетания. Рабочее колесо может быть правого и левого вращения.

Корпус спиральный вентилятора высокого давления ВВД (ВР 154-21) №9

Корпус спиральный сваривается из листового и сортового стального проката. Спиральный корпус может быть левого и правого вращения. Поверхности рабочего колеса и спирального корпуса, соприкасающихся с перемещаемой средой, образуют проточную полость. Назначение корпуса – формирование потоков всасывания и нагнетания.

Патрубок входной:
Входной патрубок выполнен из стального листа и служит для забора и направления перемещаемого воздуха в рабочее колесо. Входной патрубок круглого сечения снабжен фланцем для присоединения всасывающего воздуховода.

Подшипниковый узел (ходовая часть):
Ходовая часть вентилятора предназначена для приведения во вращательное движение рабочего колеса. Подшипниковый узел представляет собой вал, закрепленный на двух подшипниковых опорах в чугунном корпусе. На одной из консолей вала крепится рабочее колесо, на другой – ведомый шкив. Для предупреждения проникновения в корпус подшипников пыли в его крышках предусмотрены уплотнительные кольца. Корпус подшипников имеет полость для размещения смазки.

Станина:
Станина служит для крепления на ней корпуса подшипников и спирального корпуса. Станина имеет коробчатую форму и изготавливается из листовой и сортовой стали.
В нижней части станины имеются отверстия для крепления к раме.

Рама:
Рама вентилятора сварена из стального сортового проката, служит для установки всех узлов вентилятора. Для крепления вентилятора к фундаменту в нижней плоскости рамы предусмотрены отверстия.

Клиноременная передача (в случае исполнения №5):
Состоит из ремня клиновидного сечения, ведущего и ведомого шкива. Предназначена для передачи вращения с ведущего шкива на ведомый ремнём с клиновидным сечением. Данный вид передачи обеспечивает эластичность привода, смягчает колебания нагрузки и предохраняет от перегрузок за счет проскальзывания ремня клиновидного сечения на ведущем и ведомом шкиву. Клиноременная передача отличается плавностью хода, бесшумностью работы, простотой обслуживания.

Салазки с натяжным устройством (в случае исполнения №5):
Салазки сварены из стального и сортового проката, предназначены для крепления двигателя и устройства для натяжения клиноременной передачи. Салазки крепятся к раме с помощью сварки или болтами.

Ограждение (в случае исполнения №5):
Ограждение служит для защиты персонала от вращающихся шкивов и клиновых ремней. Оно выполнено из тонколистовой стали. Для ее крепления предусмотрены кронштейны с отверстиями под болты.

Указания мер безопасности вентилятора высокого давления ВВД (ВР 154-21) №9

При эксплуатации вентилятора ВВД необходимо соблюдать правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001).

Работы по обслуживанию вентилятора должен проводить специально подготовленный электротехнический персонал.

Повреждение гибкого электрического шнура увеличивает риск поражения током или возгорания. Шнур не должен протягиваться по острым краям предметов и подвергаться воздействию тепла или химикатов. Все вращающиеся детали должны быть ограждены. Во всех случаях работник, включающий вентилятор, обязан предварительно принять меры по прекращению всяких работ по обслуживанию (ремонту, очистке и др.) данного вентилятора и его двигателя и оповестить персонал о пуске.

Воздуховоды должны иметь устройство, предохраняющее от попадания в вентилятор посторонних предметов.

Монтаж электрооборудования, а также заземление его и вентилятора производится в соответствии с "Правилами устройства электроустановок" (ПУЭ). Сопротивление между заземляющим болтом и каждой доступной прикосновению металлической нетоковедущей частью вентилятора, которая может оказаться под напряжением, не должно превышать 0,1 Ом.

Обслуживание и ремонт вентилятора допускается производить только после отключения его от электросети и полной остановки вращающихся частей.

При испытаниях, наладке и работе вентилятора всасывающее и нагнетательное отверстия должны быть ограждены так, чтобы исключить травмирование людей, а также запрещается эксплуатация вентилятора со снятыми или поврежденными рукавами.

В процессе эксплуатации необходимо систематически проводить профилактические осмотры и техническое обслуживание вентилятора. Особое внимание следует обратить на зазоры между рабочим колесом и корпусом, а также на целостность рукавов, на состояние рабочего колеса, его износ, на повреждение лопаток, надежность крепления колеса на валу двигателя, на состояние заземления вентилятора и двигателя. Жёстко закрепить вентилятор на фундамент. Подсоединить вентилятор к воздуховодам.

Техническое обслуживание вентилятора высокого давления ВВД (ВР 154-21) №9

Во время эксплуатации вентилятора ВВД необходимо:
- периодически очищать вентилятор от пыли и грязи, а также посторонних предметов, с чисткой рукавов;
- периодически проверять состояние всех соединений;
- периодически прослушивать вентилятор, следить за уровнем вибраций;
- вибрация может быть вызвана износом подшипников электродвигателя или трансмиссии, налипанием на лопатки рабочего колеса частиц, находящихся в потоке воздуха, износом лопаток рабочего колеса, ослаблением крепления вентилятора к воздуховоду;
- периодически производить тщательный осмотр крепежных соединений, рабочего колеса с целью определения повреждений лопаток, надежности соединения корпуса с валом электродвигателя, состояние покрытий;
- периодически проверять крепление вентилятора к воздуховоду;
- обслуживание привода электродвигателя асинхронного АИР 180 S4 22,0 кВт 1500 об./мин производить согласно инструкции по монтажу и эксплуатации двигателей;
- проверить натяжения ремней;
- проверить наличие и уровень масла в трансмиссии.

Кроме этого, для обеспечения бесперебойной и эффективной работы вентилятора необходимо осуществлять систематическое технологическое обслуживание, проводить необходимые профилактические работы.

Рекомендуются следующие виды технического обслуживания (ТО):
- еженедельное (через 100–120 часов работы);
- ежемесячное (через 350–400 часов работы);
- полугодовое (через 2000–2300 часов работы):
(Регламент ТО приведен для 3-сменной работы вентилятора).

Все виды ТО должны производиться по графику независимо от технического состояния вентилятора. Результаты произведенных работ должны фиксироваться в паспорте вентилятора. Уменьшать установленный объем и изменять периодичность ТО не рекомендуется.

Эксплуатация и ТО вентилятора должны осуществляться квалифицированными специалистами.

При еженедельном ТО производится:
- внешний осмотр вентилятора и двигателя с целью выявления механических повреждений;
- поворот вала за приводные ремни для проверки плавности и легкости его вращения;
- проверка состояния фланцевых уплотнений, спирального корпуса, подшипниковых узлов.

При ежемесячном ТО производится; ежедневное ТО, а также:
- проверка температуры нагрева подшипников;
- проверка натяжения приводных ремней;
- очистка вентилятора от пылевых и иных отложений.

При полугодовом ТО производится: ежемесячное ТО, а также:
- проверка нарушений внешних лакокрасочных покрытий и их восстановления (при необходимости);
- проверка крепления вентилятора и состояние виброизоляторов;
- проверка надежности крепления на валу шкивов и колеса;
- проверка состояния подшипников и замена смазки в подшипниковых узлах.

При ТО вентилятора наряду с проверкой должны быть установлены выявленные дефекты и неисправности, затянуты другие ослабевшие крепежные соединения.

В процессе длительной эксплуатации вентилятора возможен износ отдельных его частей. В этом случае они подлежат замене или восстановлению.

Демонтаж подшипников следует производить только в случае необходимости их замены и с помощью съемников, не допускаются повреждения подшипников и посадочных шеек вала.

Перед скобкой посадочные поверхности на валу и подшипники должны быть тщательно очищены от консервации или загрязнений и промыты бензином. Для облегчения посадки на вал подшипники следует нагревать до температуры 70-80°С в ванне из чистого минерального масла. Подшипники должны плотно прилегать к торцам заплечиков вала.

Снятие рабочего колеса или шкивов с вала производится также с помощью съемников.

Транспортирование и хранение вентилятора высокого давления ВВД (ВР 154-21) №9

Вентилятор ВВД транспортируется в собранном виде. При транспортировке водным транспортом вентилятор упаковывается в ящик по ГОСТ 2991-85 или ГОСТ 10198-91. Вентиляторы следует транспортировать и хранить в условиях, исключающих их механические повреждения, под навесом или в помещении, где колебания температуры и влажности воздуха не больше, чем на открытом воздухе. Вентиляторы могут транспортироваться без ограничения расстояний автомобильным, железнодорожным, речным и морским транспортом по правилам, действующим на указанном виде транспорта. Срок действия консервации – 1,5 года при средних условиях хранения.

Гарантийные обязательства к вентилятору высокого давления ВВД (ВР 154-21) №9

Гарантийный срок эксплуатации вентиляторов ВВД, включая комплектующие изделия, при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации устанавливаются 12 месяцев со дня продажи вентилятора, но не более 18 месяцев со дня изготовления.
Основанием для рассмотрения гарантийного случая является направление покупателем продавцу или заводу-изготовителю Рекламационного акта.

Гарантийный и послегарантийный ремонт вентилятора ВВД осуществляется на заводе-изготовителе по предъявлению гарантийного талона со штампом торговой организации и паспорта на изделие в соответствии с разделом договора поставки (купли-продажи) регламентирующего гарантийные обязательства сторон.

Сведения о рекламациях вентилятора высокого давления ВВД (ВР 154-21) №9

Рекламационный акт должен быть составлен компетентной комиссией представителя покупателя. В акте необходимо указать:
а) наименование организации – владельца изделия и полный почтовый и железнодорожный адрес;
б) время и место составления акта;
в) фамилии лиц, составляющих акт, и их должность;
г) время получения изделия и его заводской номер;
д) время ввода изделия в эксплуатацию;
е) условия эксплуатации (проработанное изделием количество часов, характер выполненной работы до обнаружения дефекта);
ж) количество и наименование дефектных деталей;
з) подробное описание недостатков, по возможности с указанием причин, вызвавших недостатки, и обстоятельств, при которых они обнаружены;
и) заключение комиссии, составившей акт о причинах неисправностей;
й) по запросу завода-изготовителя, рекламационный акт должен сопровождаться детализированным фото вентилятора в целом или его отдельных узлов.

Акт об обнаруженных визуально дефектах должен быть составлен не позднее 10 дней после получения изделия.

Акт о скрытых дефектах изделия, не обнаруженных при приемке на заводе, должен быть составлен в пятидневный срок с момента обнаружения дефекта и направлен предприятию-изготовителю. Одновременно с актом необходимо направить дефектные детали, на которых краской следует нанести заводской номер изделия или укрепить бирку с тем же номером.

Дефектные крупногабаритные составные части металлоконструкций на завод не отправляются, а составляется подробное описание дефекта, по возможности, снабженное фотографией дефектного места.

Акты, составленные с нарушением указанных выше условий, завод-изготовитель к рассмотрению не принимает.

Завод не несет ответственности за повреждения в результате неправильного монтажа, обслуживания при эксплуатации и хранения изделия.

Во время гарантийного срока в случае обнаружения дефектов представитель завода по вызову организации, эксплуатирующей изделие, может выехать на место. Если дефект произошел не по вине завода, организация, вызвавшая представителя завода принимает на себя затраты, связанные с вызовом.

Положение корпуса радиальных вентиляторов правого (ПР) и левого (ЛЕВ) вращения:

Положение корпуса радиальных вентиляторов правого и левого вращения



    Вид со стороны всасывания




    Вид со стороны всасывания


ООО «Электродвигатели» предлагает на рынке следующие разновидности вентиляторов центробежных (радиальных) высокого давления серии ВЦ (ВР):

вентилятор ВВД (ВР 154-21); ВВД (ВР 154-21) № 5; ВВД (ВР 154-21) № 6.3; ВЦ (ВР) № 8; ВЦ (ВР) № 9; ВЦ (ВР) № 11.
вентилятор ВР 154-21 № 5; ВР 154-21 № 6.3; ВР 154-21 № 8; ВР 154-21 № 9; ВР 154-21 № 11.

Основные технические характеристики

ВВД (ВР 154-21) №9 : технические характеристики

Параметр Величина
Модель: ВВД (ВР 154-21) №9
Рабочая точка вентилятора: Производительность, м3/ч: 9000
Рабочая точка вентилятора: Давление, Па: 4200
Макс. температура перемещаемого воздуха, °С: 80
Предел загрязненности, мг/м3: 150


Электродвигатель АИР 180 S4: технические характеристики

Параметр Величина
Скорость вращения, об./мин: 1500
кВт: 22,0
Класс защиты устройства, IP: 54
Фазность: 3-фазный
Напряжение, В: 220/380
Модель: АИР180S4
Тип электродвигателя: асинхронный
Вид: общепромышленный
Серия двигателя: АИР
Габарит (высота оси вращения), мм: 180
Диаметр вала, мм: 55
Частота тока, Гц: 50
n, об./мин: 1465
Климатическое исполнение: У3
КПД, %: 90,6
Коэффициент мощности, cos?: 0,86
Потребляемый номинальный ток, Iн (А): 44,4
Отношение пускового тока к номинальному, Iпуск/ Iн: 7
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн: 2,4
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн: 2,1
Масса, кг: 177

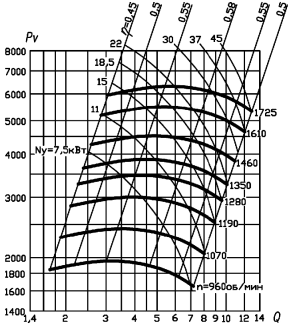

Аэродинамические характеристики

ВВД (ВР 154-21) №9

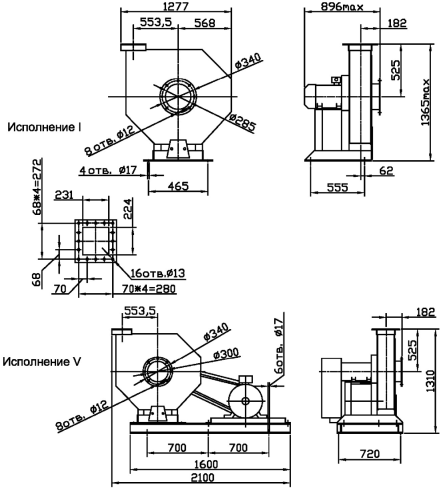

Центробежный вентилятор ВВД (ВР 154-21): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

Габаритные и присоединительные размеры

Центробежный вентилятор ВВД (ВР 154-21): габаритные и присоединительные размеры

Другие вентиляторы ВВД (ВР 154-21) №9:

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВВД (ВР 154-21) №9 / АИР132M6 (7,5 / 1000) 6950 1640 1000 Договорная
ВВД (ВР 154-21) №9 / АИР180S4 (22,0 / 1500) 9000 4200 1500 Договорная
ВВД (ВР 154-21) №9 / АИР180M4 (30,0 / 1500) 11500 3800 1500 Договорная


↑ Центробежный вентилятор (радиальный вентилятор) высокого давления: ВВД (ВР 154-21) №9 с эл.двигателем АИР 180 S4 22,0 кВт 1500 об./мин, исполнение №1
