Пылеулавливающий агрегат ЗИЛ-900М

Вентиляционный пылеулавливающий агрегат ЗИЛ-900М предназначен для улавливания пыли, отсасываемой от укрытия абразивных кругов заточных, обдирочных и шлифовальных станков.

Агрегат осуществляет двухступенчатую очистку отсасываемого воздуха.

Первая ступень очистки - сухой циклон; вторая ступень - семи-рукавный фильтр. Агрегат работает по рециркуляционной схеме. Очищенный воздух поступает в обслуживаемое помещение.

Агрегат состоит из следующих основных узлов: корпуса, в котором расположены циклон и двенадцать фильтрующих рукавов; вентилятора с электродвигателем; бункера с совком для удаления пыли.

Рукавный фильтр агрегата периодически очищается от пыли при помощи ручного встряхивающего механизма.

Для отвода запыленного воздуха из укрытия следует применять круглые металлические воздуховоды или гибкие металлические рукава. Воздуховоды прокладываются по кратчайшему пути, желательно без отводов.

Вентиляционные пылеулавливающие агрегаты ЗИЛ-900М изготавливаются в соответствии с ГОСТ 10616-90.

Технические характеристики пылеулавливающего агрегата ЗИЛ-900М:

Производительность по чистому воздуху	720 м3/час
Допускаемая запыленность очищаемого воздуха	350 мг/м3
Эффективность пылеулавливания	99 %
Мощность электродвигателя	1,5 кВт
Частота вращения	2850 об/мин
Питающее напряжение	~380 В
Габаритные размеры, (длина × ширина × высота)	690×690×1540 мм
Масса, не более	160 кг

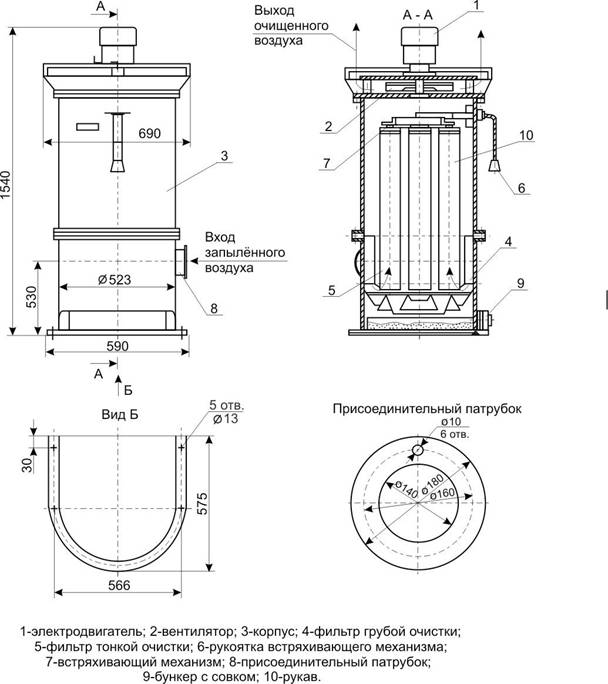

Схема пылеулавливающего агрегата ЗИЛ-900 М:

(см. также увеличенную версию для печати)
