Принадлежности для систем вентиляциии :
cерия VENTS CKPA/ ВЕНТС CKPA



	Вентс CKPA
	СКРА 400*200/24
	СКРА 500*250/24
	СКРА 500*300/24
	СКРА 600*300/24
	СКРА 600*350/24
	СКРА 700*400/24
	СКРА 800*500/24

Технические характеристики

Диаграммы

Габаритные размеры

Конструкция

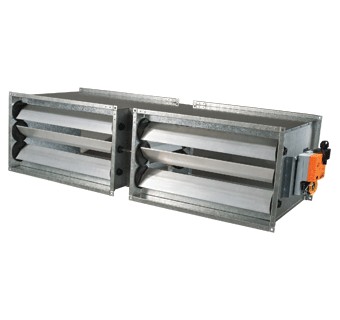

Корпус изготовлен из оцинкованной листовой стали. Поворотные пластины из алюминиевого профиля вращаются при помощи пластмассовых шестеренок. Два входа в камеру оснащены сопряженными воздушными клапанами, позволяющими регулировать соотношение потоков наружного и возвращаемого обратно воздуха (0-100%) при помощи сервоприводов. Смесительная камера СКРА оборудована двумя сервоприводами для автоматической регулировки потока воздуха. Напряжение питания приводов 24В. Управляющее напряжение 0-10 В, подаваемое на сервопривод задает степень открытия заслонок, определяющую соотношение расходов приточного и рециркуляционного воздуха (от 0 до 100 % рециркуляции).

Монтаж

Монтаж смесительной камеры осуществляется при помощи фланцевого соединения. Монтаж в системе вентиляции осуществляется путем крепления торцевых фланцев заслонок к ответным фланцам воздуховодов или других агрегатов вентиляционной системы. Крепление осуществляется при помощи оцинкованных болтов и скоб. Смесительные камеры предназначены для установки внутри или снаружи помещений в любом рабочем положении. При монтаже необходимо оставлять пространство для контрольного доступа к сервоприводам.
