Диаграммы: VENTS ОKB/ ВЕНТС ОKB

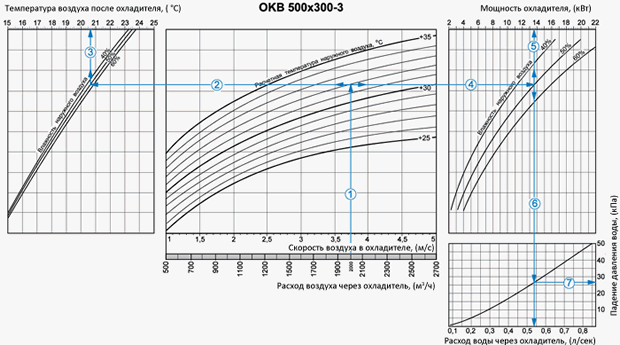

VENTS ОKB 500Х300-3:

Пример расчета параметров водяного охладителя:
При расходе воздуха 2000 м^З/ч скорость в сечении охладителя будет составлять 3,75 м/с ¹.

• Чтобы найти температуру, до которой возможно охлаждение воздуха, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (например,+32°С) провести влево линию ² до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось температуры воздуха после охладителя (20,6°С)³.
• Для того чтобы определить мощность охладителя, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (напр. +32°С) провести вправо линию ⁴ до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось мощности охладителя (13,6 кВт) ⁵.
• Для определения необходимого расхода воды через охладитель необходимо опустить перпендикуляр ⁶ на ось расхода водычерез охладитель (0,54 л/сек).
• Для определения падения давления воды в охладителе необходимо найти точку пересечения линии  ⁶ с графиком потери давления и провести вправо перпендикуляр ⁷, на ось падения давления воды (27,0 кПа).

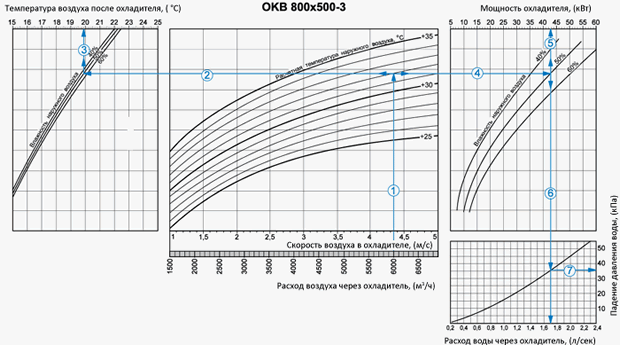

VENTS ОKB 800Х500-3:

Пример расчета параметров водяного охладителя:
При расходе воздуха 6000 м^З/ч скорость в сечении охладителя будет составлять 4,35 м/с ¹.

• Чтобы найти температуру, до которой возможно охлаждение воздуха, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (например,+32°С) провести влево линию ² до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось температуры воздуха после охладителя (19,9°С)³.
• Для того чтобы определить мощность охладителя, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (напр. +32°С) провести вправо линию ⁴ до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось мощности охладителя (43 кВт) ⁵.
• Для определения необходимого расхода воды через охладитель необходимо опустить перпендикуляр ⁶ на ось расхода водычерез охладитель (1,7 л/сек).
• Для определения падения давления воды в охладителе необходимо найти точку пересечения линии  ⁶ с графиком потери давления и провести вправо перпендикуляр ⁷ , на ось падения давления воды (36 кПа).

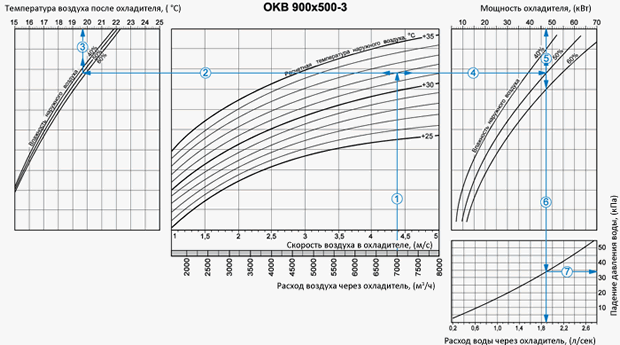

VENTS ОKB 900Х500-3:

Пример расчета параметров водяного охладителя:
При расходе воздуха 7000 м^З/ч скорость в сечении охладителя будет составлять 4.4 м/с ¹.

• Чтобы найти температуру, до которой возможно охлаждение воздуха, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (например,+32°С) провести влево линию ² до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось температуры воздуха после охладителя (19,7°С)³.
• Для того чтобы определить мощность охладителя, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной летней температуры (напр. +32°С) провести вправо линию ⁴ до пересечения с влажностью наружного воздуха (напр. 50%) и поднять перпендикуляр на ось мощности охладителя (47,0 кВт) ⁵
• Для определения необходимого расхода воды через охладитель необходимо опустить перпендикуляр  ⁶ на ось расхода воды через охладитель (1,9 л/сек).
• Для определения падения давления воды в охладителе необходимо найти точку пересечения линии  ⁶ с графиком потери давления и провести вправо перпендикуляр  ⁷, на ось падения давления воды (34 кПа).
