Диаграммы:VENTS ORC/ ВЕНТС ОРC

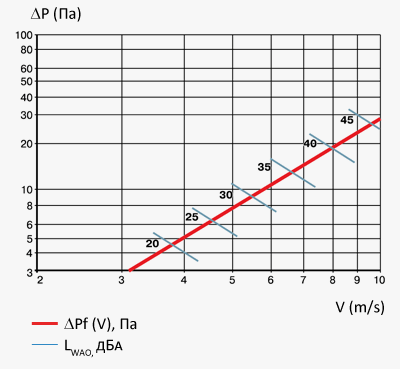

VENTS ОРС 100х100:

























Формула расчета  Поправочный коэффициент Кп
?Рп = ?Р х Кп

0° 22° 45°
Kп
 1 1.25 1.5


Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.01 0.02 0.05 0.1 0.2 0.4
K, дБА
 -9 -6 -3 0 +3 +6


Условные обозначения:


?Рп - потеря давления при различных угловых положениях направляющих воздушного потока, Па;

?P - потеря давления, Па;

Kп - поправочный коэфициент для потери давления в зависимости от угла отклонения направляющих воздушного потока;

LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.


VENTS ОРС 500х100:



























Формула расчета  Поправочный коэффициент Кп
?Рп = ?Р х Кп

0° 22° 45°
Kп
 1 1.25 1.5


Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.01 0.02 0.05 0.1 0.2 0.4
K, дБА
 -9 -6 -3 0 +3 +6


Условные обозначения:


?Рп - потеря давления при различных угловых положениях направляющих воздушного потока, Па;

?P - потеря давления, Па;

Kп - поправочный коэфициент для потери давления в зависимости от угла отклонения направляющих воздушного потока;

LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.

VENTS ОРС 1000х150:

























Формула расчета  Поправочный коэффициент Кп
?Рп = ?Р х Кп

0° 22° 45°
Kп
 1 1.25 1.5


Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.01 0.02 0.05 0.1 0.2 0.4
K, дБА
 -9 -6 -3 0 +3 +6


Условные обозначения:


?Рп - потеря давления при различных угловых положениях направляющих воздушного потока, Па;

?P - потеря давления, Па;

Kп - поправочный коэфициент для потери давления в зависимости от угла отклонения направляющих воздушного потока;

LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.


VENTS ОРС 1000х250:

























Формула расчета  Поправочный коэффициент Кп
?Рп = ?Р х Кп

0° 22° 45°
Kп
 1 1.25 1.5


Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.01 0.02 0.05 0.1 0.2 0.4
K, дБА
 -9 -6 -3 0 +3 +6


Условные обозначения:


?Рп - потеря давления при различных угловых положениях направляющих воздушного потока, Па;

?P - потеря давления, Па;

Kп - поправочный коэфициент для потери давления в зависимости от угла отклонения направляющих воздушного потока;

LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.



VENTS ОРС 1000х1000:

























Формула расчета  Поправочный коэффициент Кп
?Рп = ?Р х Кп

0° 22° 45°
Kп
 1 1.25 1.5


Формула расчета  Поправочный коэффициент К
LWA = LWAO + K
SЖС, m2
 0.01 0.02 0.05 0.1 0.2 0.4
K, дБА
 -9 -6 -3 0 +3 +6


Условные обозначения:


?Рп - потеря давления при различных угловых положениях направляющих воздушного потока, Па;

?P - потеря давления, Па;

Kп - поправочный коэфициент для потери давления в зависимости от угла отклонения направляющих воздушного потока;

LWA - уровень звуковой мощности, дБА;
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБА;
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБА;
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.
