Гибкие воздуховоды для систем вентиляции и кондиционирования



	Изовент 605

Технические характеристики

Описание

• Гибкий теплоизолированный (ИЗО) и звукопоглощающий (СОНО) воздуховод.
• Спиральный каркас из высокоуглеродистой стальной проволоки.

Особенности

• Экологически чистый, не выделяет вредных веществ в процессе эксплуатации.
• Не содержит хлора и кадмия.
• Повышенная пластичность и температурная стойкость: М0 кратковременно до +250°С, М1 кратковременно до +150°С).
• Устойчивы к разрывам и механическим воздействиям.

Рекомендации к применению

• Применяется в системах бытовой и промышленной вентиляции, отопления и кондиционирования, в периферийных секциях больших центральных систем с давлением не выше 3000 Па с особыми требованиями к огнестойкости воздуховодов (М0 или М1).
• А также там, где необходима тепло- (ИЗО) или звуко (СОНО) изоляция для предотвращения образования конденсата, потерь тепла и холода, уменьшения уровня шума.
• Рекомендован для вентиляции образовательных (в т.ч. детские сады) и учебных заведений, лечебных учреждений, предприятий санаторно-курортного комплекса.

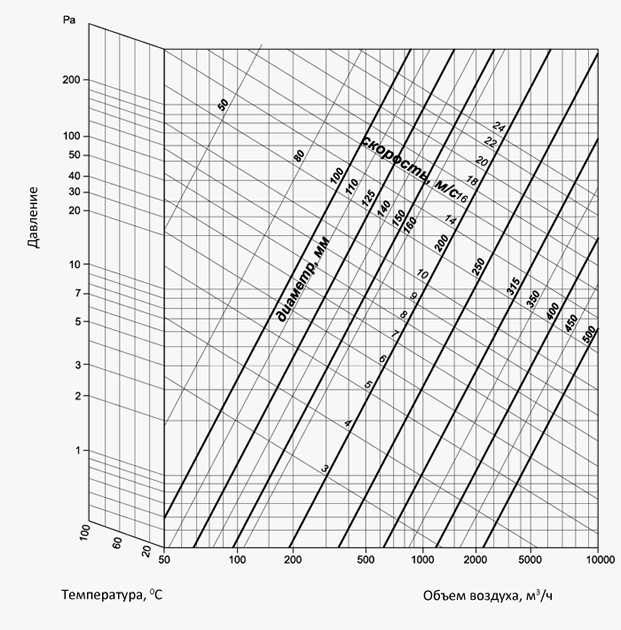

Диаграмма потерь давления на 1 м растянутого воздуховода

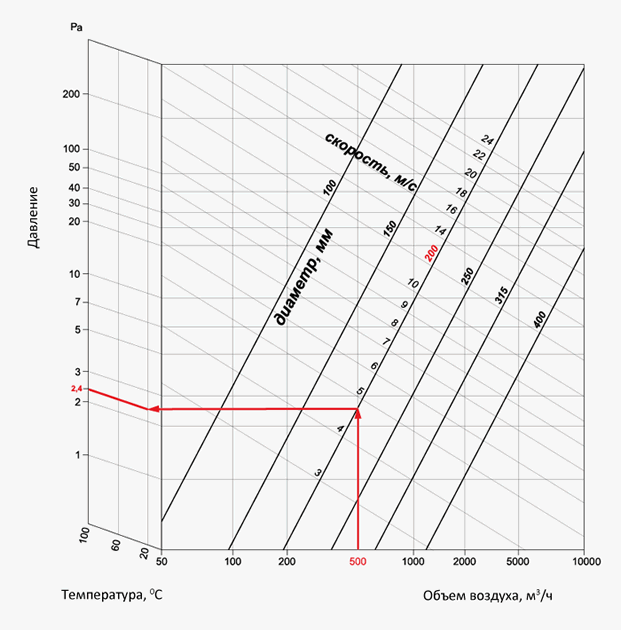

Пример расчета:

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
