Одноканальные вентиляционные системы ELS Расчет диаметра главного канала
Для простоты понимания положения, приводимые в нормах DIN 18017-3, представлены в виде диаграмм. См. ниже.
Ванная или уборная
Данные действительны для расчетного объемного расхода одного устройства 60 м3/ч либо 100 м3/ч и одновременной эксплуатации всех устройств.
Рекомендации относительно планирования и практического исполнения приводятся в нормах DIN 18017-3, а также в свидетельствах о допуске к эксплуатации и прохождении испытаний.
* Параметры установки не позволяют обеспечить достаточный уровень комфорта на данных этажах, следовательно, использование ее там не может быть рекомендовано.
Одноканальные вентиляционные системы ELS Расчет диаметра главного канала
Вентиляция кухонь и двух помещений

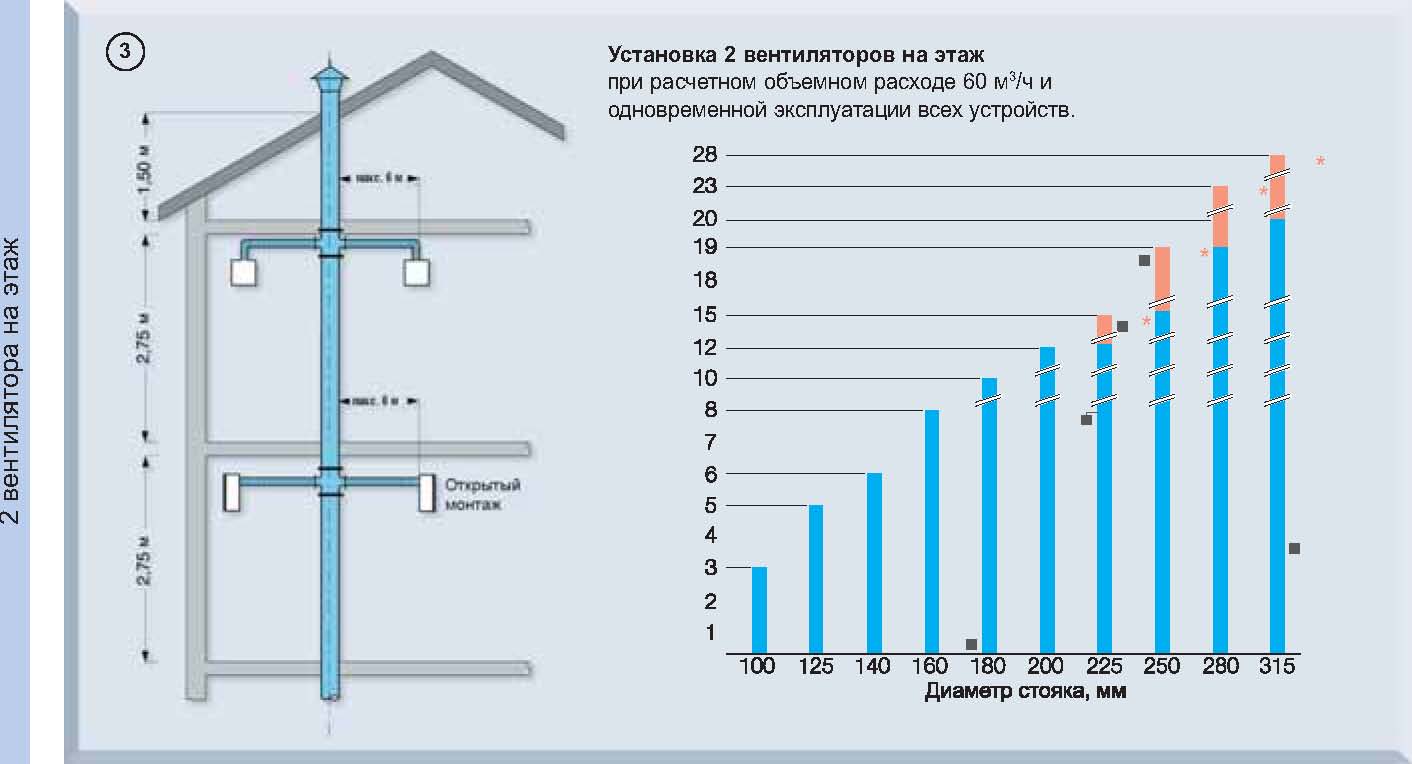

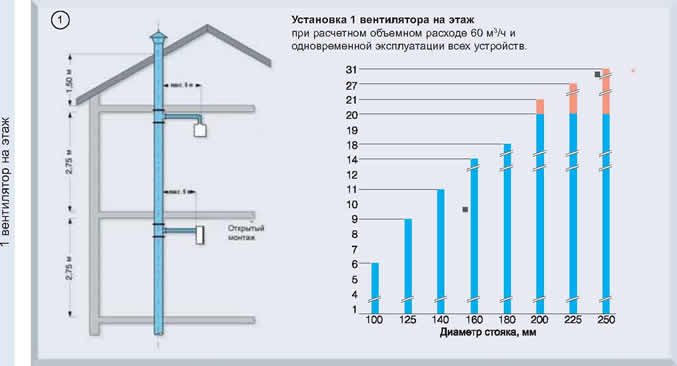

2 вентилятора на этаж (возможно с разъемом для вентиляции двух помещений)1 вентилятор на этаж (возможно с разъемом для вентиляции двух помещений)
Пример 1:
Тип помещения: ванная комната/туалет V= 60 м3/ч Количество устройств на этаж: 1 Количество этажей: 9 Диаметр нагнетательной трубы: ?
Согласно рис. 1
Диаметр нагнетательной трубы: 125 мм
Пример 2:
Тип помещения: раздельные ванная и туалет (вентиляция 1 устройством) или вентиляция кухни. V = 100 м3/ч (ванная 60 м3ч и WC 40 м3/ч) Количество устройств на этаж: 2 Количество этажей: 6 Диаметр нагнетательной трубы: ?
Согласно рис. 4
Диаметр нагнетательной трубы: 200 мм
