Центробежный вентилятор горячего дутья ВДН-25х2-ІІ

Вентилятор центробежный горячего дутья одностороннего всасывания ВДН-25х2-ІІ

Центробежные вентиляторы горячего дутья одностороннего всасывания ВДН-25х2-ІІ применяются предназначены для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных промышленных котельных установок. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1-25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5-16 Гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Общие сведения о центробежных вентиляторах ВДН-25х2-ІІ:

• Среднего и высокого давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Вперёд загнутые лопатки
• Количество лопаток - 32
• Направление вращения - правое и левое.

Сфера применения пылевых вентиляторов ВДН-25х2-ІІ:

Центробежные дутьевые вентиляторы ВДН предназначены для перемещения у воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -30°С до +200°С, запыленностью до 0,1 г/м3, не содержащих липких, волокнистых и абразивных включений. Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 1,2,3,4 ГОСТ 15150-69).

Конструкция вентиляторов горячего дутья ВДН

Основными узлами вентиляторов ВД являются: рабочее колесо, корпус (улитка), всасывающий патрубок, электродвигатель, привод, рама (опора). Корпус двигателя с насаженным на его вал рабочим колесом установлены на П-образной раме. Рама притягивается к общему фундаменту болтами. Сварной спиральный корпус собран из двух боковых стенок и обечайки. К передней стенке корпуса с помощью болтового соединения крепится всасывающий патрубок цилиндрической формы.

По отдельному договору с заказчиком с вентилятором может поставляться всасывающий карман с лопастным направляющим аппаратом. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку сваркой) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Регулирование производительности и полного давления вентилятора осуществляется лопастным направляющим аппаратом. Управление направляющим аппаратом может осуществляться вручную или исполнительным механизмом.

Варианты изготовления дутьевых вентиляторов ВДН-25х2-ІІ

Тягодутьевые машины ВДН-25х2-ІІ выпускаются правого и левого вращения. При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки. Улитка ВДН-25х2-ІІ изготавливается с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

Углы разворота корпуса вентиляторов ВДН:

    Правого вращения (со стороны электродвигателя)

    Левого вращения (со стороны электродвигателя)

ВДН-25х2-ІІ: технические характеристики

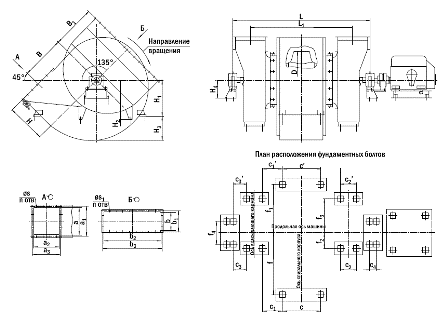

ВДН-25х2-ІІ
